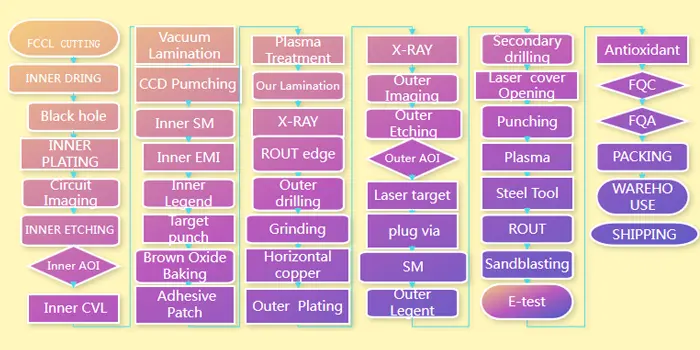

Luồng quy trình
Luồng quy trình

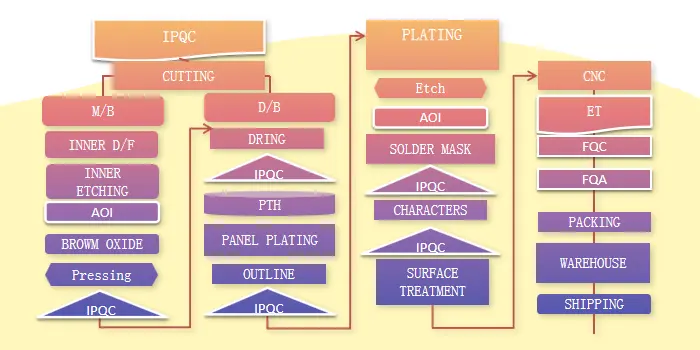

Quy trình xử lý bảng cứng nhắc
Khả năng xử lý PCB
|
dự án |
Thông số |
|
Số lớp |
1-40 lớp |
|
Kích thước PCB tối đa |
730mm*630mm |
|
Độ dày PCB hoàn thiện |
0,3mm ~ 5,0mm |
|
Kích thước lỗ khoan cơ khí |
0,15mm ~ 6,5mm |
|
Kích thước mũi khoan laser |
75μm~150μm |
|
Độ dày đồng tối đa |
10OZ |
|
Độ dày lõi mỏng nhất |
0,05mm |
|
Độ rộng đường tối thiểu (20 ± 3 bề mặt đồng) |
0,05mm/2 triệu |
|
Khoảng cách dòng tối thiểu (20±3 bề mặt đồng) |
0,05mm/2 triệu |
|
Vòng mạch tối thiểu |
3 triệu |
|
Dung sai phác thảo tối thiểu |
± 0,1mm |
|
dự án |
Khả năng xử lý sản xuất hàng loạt |
Khả năng phạm vi cực cao |
|
Kích thước tối đa |
630*730mm |
630*730mm |
|
Dung sai vị trí lỗ |
± 0,05mm |
±0,038mm |
|
Kích thước khẩu độ cơ học |
Ø0,2mm~Ø6,5mm |
Ø0,15mm~Ø6,5mm |
|
Kích thước mũi khoan laser |
100μm |
Ø75μm~Ø150μm |
|
Kích thước lỗ khe tối thiểu |
Ø0,50mm |
Ø0,45mm |
|
Dung sai kích thước PTH |
±0,075mm |
± 0,05mm |
|
Dung sai kích thước NPTH |
± 0,05mm |
± 0,05mm |
khoan
mạ
đường kẻ
|
dự án |
Khả năng xử lý sản xuất hàng loạt |
Khả năng phạm vi cực cao |
|
quy mô sản xuất quá trình mạ điện |
≤730mm |
≤735mm |
|
Độ dày của quá trình mạ điện |
0,3mm ~ 2,0mm |
0,2mm ~ 2,4mm |
|
Độ dày lỗ đồng |
13μm~25μm |
13μm~40μm |
|
Độ dày bề mặt đồng đều |
R 0,004mm |
R 0,002mm |
|
Độ dày lỗ đồng đều |
± 0,005mm |
± 0,003mm |
|
khả năng đo độ sâu xuyên lỗ |
8:1 |
10:1 |
|
Khả năng đo độ sâu lỗ mù |
0,8:1 |
1:1 |
|
dự án |
Khả năng xử lý sản xuất hàng loạt |
Khả năng phạm vi cực cao |
|
độ dày PCB |
0,075 ~ 5,0mm |
0,05 ~ 5,0mm |
|
Phơi bày dung sai vị trí |
± 0,015mm |
± 0,008mm |
|
Vòng lỗ tối thiểu |
Đơn phương ≥0,04mm |
Đơn phương ≥0,03mm |
|
Chiều rộng dòng/khoảng cách dòng tối thiểu bằng đồng cơ sở 1/3 OZ |
0,05mm/0,05mm |
0,045mm/0,045mm |
|
Chiều rộng dòng/khoảng cách dòng tối thiểu bằng đồng cơ sở 1/2 OZ |
0,075mm/0,075mm |
0,05mm/0,05mm |
|
Dung sai khắc đồng cơ sở 1 OZ |
0,1mm/0,1mm |
0,075mm/0,075mm |
|
Dung sai khắc đồng đáy 1/3 OZ |
± 0,005mm |
± 0,005mm |
|
Dung sai khắc đồng ở đáy 1/2 OZ |
± 0,005mm |
± 0,005mm |
Khả năng xử lý PCBA
|
MỤC |
Năng lực chung |
Khả năng đặc biệt |
|
Kích thước tối đa |
50x50mm-810×490mm |
810×490mm |
|
PITCH tối thiểu |
0,4mm-4mm |
0,38mm3,8mm |
|
Khoảng cách mã PIN tối thiểu |
0,15mm |
0,14mm |
|
Đường kính BGA tối thiểu |
0,25 triệu |
0,22 triệu |
|
Kích thước tối thiểu của các thành phần |
0201 CHIP |
01005 CHIP |
|
Kích thước tối đa của các thành phần |
32mm |
45mm |
|
Chiều cao tối đa của các thành phần SMT |
10mm |
13mm |
|
Kiểm soát độ chính xác của độ dày dán hàn |
± 0,04mm |
± 0,03mm |
|
độ chính xác bù đắp của in dán hàn |
± 0,05mm |
± 0,025mm |
|
Độ chính xác của việc di chuyển phần tử |
.10,15mm |
.10,10mm |
|
độ chính xác của phần tử nổi cao |
.10,15mm |
.10,10mm |
|
Khoảng cách tối thiểu giữa các bộ phận và bộ phận |
0,3mm |
0,25mm |
|
Khoảng cách tối thiểu giữa các bộ phận và bộ phận (Form-In-Place) |
≥0,6mm |
0,4 ~ 0,6mm |
|
khoảng cách tối thiểu giữa các bộ phận và bài kiểm tra (Form-In-Place) |
≥0,7mm |
0,5 ~ 0,7mm |
|
chiều rộng tối thiểu của keo (Form-In-Place) |
0,8mm8 |
0,6mm6 |
|
khoảng cách tối thiểu giữa các bộ phận và cạnh hình dạng (Form-In-Place) |
≥1mm |
0,7 ~ 1mm |
