PCB hàng không vũ trụ và PCBA chất lượng cao cho các hệ thống hàng không vũ trụ quan trọng
Hệ thống điện tử hàng không vũ trụ yêu cầu bảng mạch duy trì hiệu suất điện ổn định trong điều kiện vận hành khắc nghiệt, bao gồm độ rung, biến đổi nhiệt độ, truyền tín hiệu tần số cao và chu kỳ dịch vụ dài.Công ty TNHH Điện tử Aisen Thâm Quyếncung cấp các giải pháp sản xuất PCB và PCBA hàng không vũ trụ cho hệ thống điện tử hàng không, thiết bị liên lạc vệ tinh, mô-đun định vị, thiết bị điện tử điều khiển chuyến bay và hệ thống máy bay không người lái.
Với hơn 20 năm kinh nghiệm sản xuất PCB, Aisen Electronics chuyên về các dịch vụ lắp ráp PCB đa lớp, HDI PCB, PCB cứng nhắc và PCBA có độ tin cậy cao. Năng lực sản xuất của chúng tôi bao gồm các bo mạch cứng 1-40 lớp, PCB tần số cao, bo mạch cứng dẻo và các cụm điện tử phức tạp được sử dụng trong các hệ thống điện tử tiên tiến.
Được hỗ trợ bởi cơ sở sản xuất rộng 50.000㎡, thiết bị sản xuất tự động, hệ thống quản lý chất lượng ISO9001, ISO14001 và IATF16949, chúng tôi cung cấp hỗ trợ kỹ thuật từ đánh giá thiết kế PCB, lựa chọn vật liệu, chế tạo PCB, lắp ráp SMT, thử nghiệm và giao hàng cuối cùng.
Năng lực sản xuất PCB hàng không vũ trụ
Aisen Electronics tập trung vào việc kiểm soát các thông số quan trọng như tính nhất quán trở kháng, độ đồng đều độ dày đồng, độ tin cậy nhiệt và độ ổn định cơ học trong quá trình sản xuất PCB.
Khả năng sản xuất PCB hàng không vũ trụ của chúng tôi bao gồm:
- Sản xuất PCB đa lớp 1-40 lớp
- HDI PCB với công nghệ microvia
- PCB cứng nhắc cho các hệ thống điện tử có không gian hạn chế
- PCB tần số cao cho các ứng dụng truyền thông RF
- PCB đồng nặng cho hệ thống điều khiển nguồn
- Kiểm tra chức năng và lắp ráp PCBA có độ tin cậy cao
PCB đa lớp có độ tin cậy cao cho hệ thống điều khiển hàng không vũ trụ
Máy tính điều khiển chuyến bay, hệ thống định vị và bộ điều khiển điện tử hàng không vũ trụ yêu cầu truyền tín hiệu ổn định và độ tin cậy hoạt động lâu dài. PCB hàng không vũ trụ nhiều lớp do Aisen Electronics sản xuất được thiết kế với cấu trúc trở kháng được kiểm soát, xếp lớp được tối ưu hóa và công nghệ khoan chính xác.
| Mục | Khả năng |
|---|---|
| số lớp | 1-40 lớp |
| Kích thước PCB tối đa | 730mm × 630mm |
| độ dày PCB | 0,3mm-5,0mm |
| Độ rộng/khoảng cách dòng tối thiểu | 0,05mm/0,05mm |
| Độ dày đồng tối đa | 10oz |
| Khoan cơ khí | 0,15mm-6,5mm |
| Laser microvia | 75μm-150μm |
Những khả năng này hỗ trợ các thiết bị điện tử hàng không vũ trụ yêu cầu bố trí nhỏ gọn, kết nối mật độ cao và hiệu suất điện ổn định.
PCB hàng không vũ trụ HDI cho thiết bị điện tử hàng không tiên tiến
Thiết bị hàng không vũ trụ hiện đại tích hợp nhiều chức năng xử lý hơn vào các mô-đun điện tử nhỏ hơn. Công nghệ HDI PCB cho phép mật độ dây cao hơn đồng thời giảm kích thước bo mạch và cải thiện hiệu suất tín hiệu.
Aisen Electronics sản xuất bảng HDI với:
- Cấu trúc HDI 1 bước và 2 bước
- Công nghệ khoan laser Microvia
- Khả năng định tuyến đường nét
- Tích hợp thành phần mật độ cao
Ứng dụng điển hình:
PCB HDI 10 lớp
Đặc điểm kỹ thuật:
- Độ rộng/khoảng cách dòng: 3mil/2.5mil
- Độ dày lỗ đồng: ≥18μm
- Độ dày bề mặt đồng: 35-39μm
- Bề mặt hoàn thiện: Vàng ngâm
Các lĩnh vực ứng dụng:
- Mô-đun điều khiển chuyến bay tự động
- Đơn vị tính toán hàng không vũ trụ
- Hệ thống xử lý điều hướng
PCB cứng nhắc cho thiết bị điện tử hàng không vũ trụ
Thiết bị hàng không vũ trụ thường yêu cầu các cụm điện tử phù hợp với không gian lắp đặt hạn chế trong khi vẫn duy trì độ tin cậy cơ học. PCB cứng nhắc kết hợp độ bền của bo mạch cứng với khả năng thích ứng mạch linh hoạt, giảm thiểu các đầu nối và cải thiện độ tin cậy của hệ thống.
Aisen Electronics sản xuất bảng uốn cứng cho:
- Cảm biến hàng không vũ trụ
- Mô-đun điện tử hàng không nhỏ gọn
- Đơn vị điện tử vệ tinh
- Hệ thống điều khiển UAV
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Cấu trúc lớp | 4-10 lớp |
| Chiều rộng/khoảng cách dòng | 3 triệu/3 triệu |
| Bề mặt đồng | 35±5μm |
| lỗ đồng | ≥15μm |
| Xử lý bề mặt | Ngâm vàng |
So với các kết nối cáp PCB cộng với truyền thống, công nghệ linh hoạt cứng giúp giảm độ phức tạp của việc lắp ráp và cải thiện khả năng chống rung và ứng suất cơ học.
PCB hàng không vũ trụ tần số cao cho hệ thống truyền thông
Thông tin vệ tinh, thiết bị radar và mô-đun RF yêu cầu PCB có đặc tính điện môi được kiểm soát và tính toàn vẹn tín hiệu tuyệt vời. Aisen Electronics cung cấp các giải pháp sản xuất PCB tần số cao sử dụng vật liệu chuyên dụng và quy trình sản xuất được kiểm soát.
Những cân nhắc chính bao gồm:
- Hằng số điện môi ổn định
- Mất tín hiệu thấp
- Trở kháng điều khiển
- Đăng ký lớp chính xác
Những PCB này phù hợp cho:
- Thiết bị đầu cuối thông tin vệ tinh
- mô-đun truyền RF
- Hệ thống không dây hàng không vũ trụ
- Đơn vị điện tử radar
Dịch vụ lắp ráp PCBA hàng không vũ trụ
Ngoài việc chế tạo PCB, Aisen Electronics còn cung cấp các dịch vụ sản xuất PCBA hoàn chỉnh, bao gồm lắp ráp SMT, lắp ráp DIP, kiểm tra và thử nghiệm chức năng.
| Mục | Khả năng |
|---|---|
| kích thước PCB | 50×50mm - 810×490mm |
| Kích thước thành phần tối thiểu | 0201 / 01005 |
| Đường kính BGA tối thiểu | 0,22mm |
| Chiều cao thành phần SMT | Lên đến 13mm |
| Kiểm soát độ dày dán hàn | ± 0,03mm |
| Độ chính xác của vị trí thành phần | .10,10mm |
Quy trình sản xuất hoàn chỉnh bao gồm:
- Kiểm tra đầu vào PCB
- In dán hàn
- Vị trí SMT
- Hàn nóng chảy lại
- Kiểm tra AOI
- Kiểm tra bằng tia X
- Kiểm tra chức năng
Kiểm soát chất lượng sản xuất PCB hàng không vũ trụ
Thiết bị điện tử hàng không vũ trụ yêu cầu quy trình sản xuất có thể truy nguyên. Aisen Electronics áp dụng quản lý chất lượng nghiêm ngặt trong suốt quá trình sản xuất PCB.
Xác minh vật liệu
Vật liệu đầu vào được kiểm tra:
- Thông số kỹ thuật tấm laminate
- Độ dày đồng
- Tính nhất quán của vật liệu
- Hiệu suất nhiệt
Kiểm tra sản xuất
Thiết bị kiểm tra chính bao gồm:
- Hệ thống kiểm tra quang học AOI
- Máy kiểm tra trực quan AVI
- Thiết bị kiểm tra tia X
- Máy đo trở kháng
- Kính hiển vi luyện kim
- Máy kiểm tra dòng điện cao
≥99,8%
Năng suất sản phẩm
Năng suất sản phẩm
≥99%
Giao hàng đúng hẹn
Giao hàng đúng hẹn
.50,5%
Tỷ lệ khiếu nại
Tỷ lệ khiếu nại
≥99%
Sự hài lòng của khách hàng
Sự hài lòng của khách hàng
Ứng dụng PCB hàng không vũ trụ
Giải pháp PCB và PCBA hàng không vũ trụ của Aisen Electronics được ứng dụng trong:
Hệ thống điện tử hàng không
- Điện tử điều khiển chuyến bay
- Hệ thống định vị
- module truyền thông
- Thiết bị giám sát máy bay
Truyền thông vệ tinh và không gian
- Bảng thông tin vệ tinh
- Mô-đun xử lý tín hiệu
- Đơn vị quản lý điện năng
Điện tử không người lái
- Bộ điều khiển chuyến bay không người lái
- Hệ thống định vị tự động
- Mô-đun xử lý cảm biến
Thiết bị kiểm tra hàng không vũ trụ
- Dụng cụ đo lường
- Hệ thống điều khiển
- Nền tảng thử nghiệm điện tử
Tại sao các công ty hàng không vũ trụ chọn Aisen Electronics
Năng lực sản xuất PCB và PCBA hoàn chỉnh
Không giống như các nhà cung cấp chỉ có PCB, Aisen Electronics cung cấp dịch vụ sản xuất tích hợp từ chế tạo PCB đến lắp ráp điện tử, giảm rủi ro phối hợp với nhà cung cấp.
Thiết bị sản xuất tiên tiến
Nhà máy của chúng tôi vận hành các thiết bị sản xuất tiên tiến bao gồm máy khoan laser của Han, dây chuyền khắc vũ trụ, dây chuyền mạ đồng PTH tự động, hệ thống tiếp xúc LDI và thiết bị kiểm tra tự động.
Hỗ trợ kỹ thuật
Nhóm kỹ thuật của chúng tôi cung cấp hỗ trợ trong việc tối ưu hóa việc xếp chồng PCB, lựa chọn vật liệu, phân tích tính toàn vẹn tín hiệu, đánh giá tính khả thi của quá trình sản xuất và xác minh nguyên mẫu.
Kinh nghiệm sản xuất lâu dài
Được thành lập hoạt động sản xuất PCB từ năm 2004, Aisen Electronics đã tích lũy kinh nghiệm về PCB đa lớp, HDI, PCB uốn cứng và sản xuất điện tử hiệu suất cao.
Câu hỏi thường gặp về sản xuất PCB hàng không vũ trụ
Loại PCB nào thường được sử dụng trong thiết bị điện tử hàng không vũ trụ?
Các hệ thống hàng không vũ trụ thường sử dụng PCB đa lớp, PCB HDI, PCB cứng nhắc và PCB tần số cao tùy thuộc vào yêu cầu về tín hiệu, kích thước và độ tin cậy.
Aisen Electronics có thể sản xuất PCB hàng không vũ trụ lớp cao không?
Đúng. Aisen Electronics hỗ trợ sản xuất PCB 1-40 lớp với công nghệ kết nối mật độ cao.
Aisen có cung cấp lắp ráp PCBA hàng không vũ trụ không?
Đúng. Chúng tôi cung cấp các dịch vụ lắp ráp SMT, DIP, kiểm tra và lắp ráp PCBA hoàn chỉnh.
Những phương pháp thử nghiệm nào có sẵn cho PCB hàng không vũ trụ?
Kiểm tra bao gồm AOI, kiểm tra bằng tia X, kiểm tra trở kháng, kiểm tra điện và phân tích vật liệu.
Bạn có thể hỗ trợ các nguyên mẫu PCB hàng không vũ trụ không?
Đúng. Aisen Electronics cung cấp dịch vụ sản xuất nguyên mẫu và sản xuất hàng loạt theo yêu cầu của khách hàng.
- View as
Hệ thống điều khiển tàu vũ trụ PCB
Aisen Electronics Co., Ltd. sản xuất hệ thống điều khiển tàu vũ trụ PCB được thiết kế cho các thiết bị điện tử hàng không vũ trụ có độ tin cậy cao. Các giải pháp PCB HDI và đa lớp của chúng tôi hỗ trợ truyền tín hiệu chính xác, ổn định nhiệt, kiểm soát trở kháng và độ tin cậy hoạt động lâu dài cho các ứng dụng liên lạc, điều hướng và điều khiển tàu vũ trụ.
Hệ thống điều khiển vệ tinh PCB
Khi sứ mệnh vệ tinh của bạn đòi hỏi độ tin cậy tuyệt đối, việc bố trí PCB của Hệ thống Điều khiển Vệ tinh của chúng tôi sẽ cung cấp độ chính xác và độ bền cần thiết cho các ứng dụng cấp không gian. Tại Công ty TNHH Điện tử Aisen Thâm Quyến, chúng tôi hiểu rằng mỗi bộ phận trong khuôn khổ kiểm soát đảng phái phải hoạt động hoàn hảo trong môi trường không gian khắc nghiệt. Việc chế tạo vật phẩm chuyên dụng của chúng tôi kết hợp sự đổi mới tiến bộ với kiểm soát chất lượng kỹ lưỡng để đảm bảo chiến thắng cho nhiệm vụ của bạn từ khi đưa lên quỹ đạo.

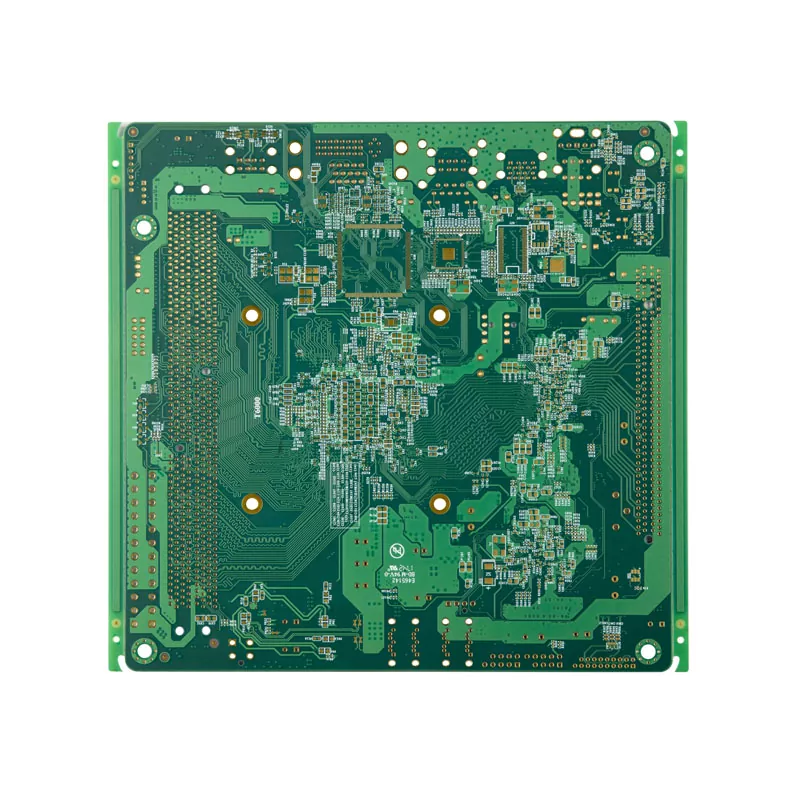

Hệ thống điều khiển máy bay PCB
Aisen Electronics Co., Ltd. sản xuất hệ thống điều khiển máy bay PCB được thiết kế cho các ứng dụng điện tử hàng không yêu cầu truyền tín hiệu ổn định, chống rung và độ tin cậy lâu dài. Các giải pháp PCB đa lớp, HDI và kiểm soát trở kháng của chúng tôi hỗ trợ các mô-đun điều khiển chuyến bay, hệ thống định vị và bộ điều khiển điện tử với quy trình sản xuất và thử nghiệm nghiêm ngặt.

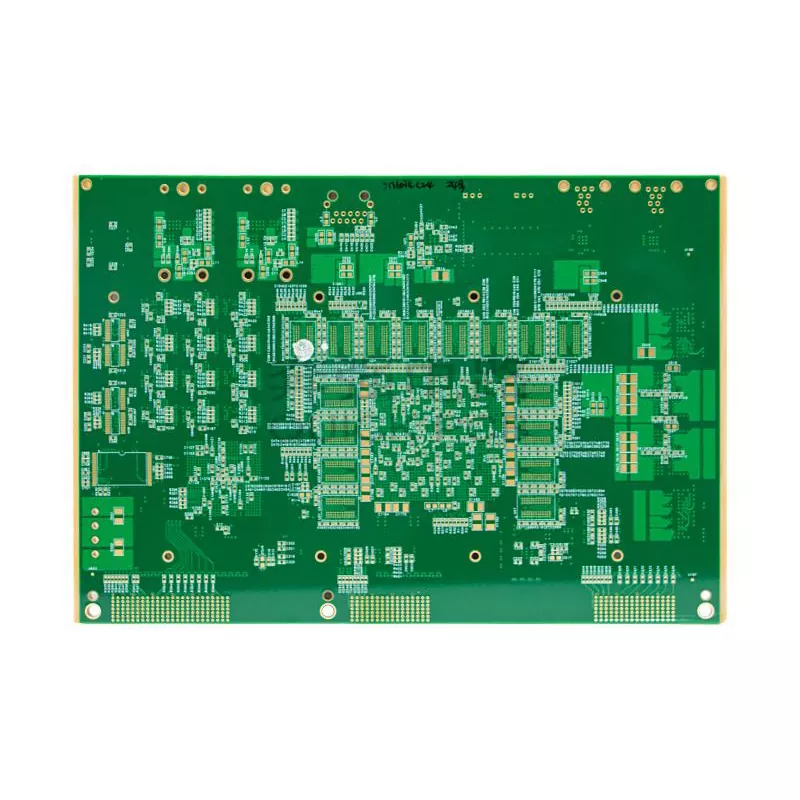

PCB truyền thông tàu vũ trụ
Khi thiết kế các sứ mệnh không gian thế hệ tiếp theo, bạn cần các bố trí pcb liên lạc trên tàu vũ trụ để truyền tải chất lượng hoàn toàn ổn định trong những tình huống khắc nghiệt nhất. Tại Công ty TNHH Điện tử Aisen Thâm Quyến, chúng tôi hiểu rằng các khuôn khổ liên lạc là sự trợ giúp của bất kỳ tàu con thoi nào. Khả năng chế tạo tiến bộ của chúng tôi đảm bảo sản phẩm của bạn đáp ứng các yêu cầu kỹ lưỡng về điều tra không gian, từ truyền cờ giới thiệu đến liên lạc không gian sâu.

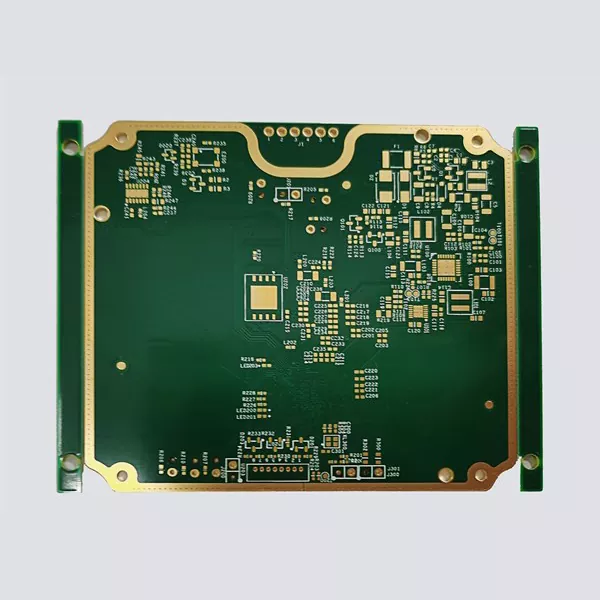

PCB truyền thông vệ tinh
Aisen Electronics Co., Ltd. cung cấp các giải pháp sản xuất PCB truyền thông vệ tinh cho thiết bị điện tử hàng không vũ trụ, hỗ trợ bảng nhiều lớp, cấu trúc HDI, thiết kế trở kháng có điều khiển và các ứng dụng tín hiệu tần số cao. PCB truyền thông vệ tinh của chúng tôi được thiết kế để truyền RF ổn định, chịu nhiệt và hoạt động đáng tin cậy trong các hệ thống truyền thông vệ tinh.

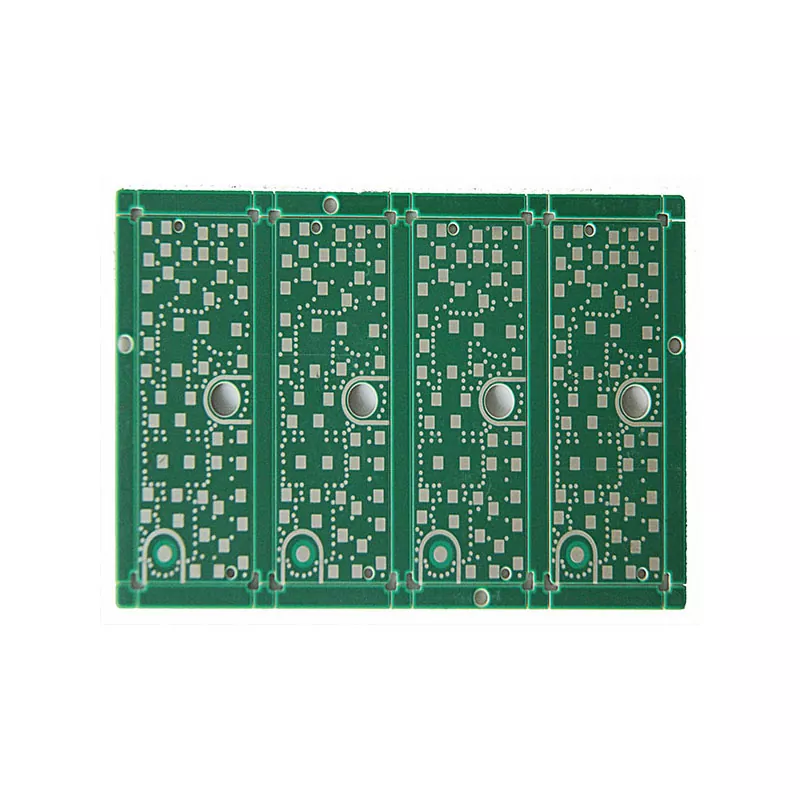

PCB truyền thông máy bay
Aisen Electronics Co., Ltd. sản xuất PCB truyền thông máy bay cho hệ thống điện tử hàng không, mô-đun liên lạc trên không, thiết bị RF và thiết bị điện tử dẫn đường. Bo mạch của chúng tôi được thiết kế để truyền tín hiệu ổn định, kiểm soát EMI, độ tin cậy về nhiệt và hoạt động lâu dài trong môi trường hàng không vũ trụ đòi hỏi khắt khe.
Là nhà sản xuất và nhà cung cấp PCB hàng không vũ trụ và PCBA đáng tin cậy ở Trung Quốc, chúng tôi có nhà máy riêng. Chúng tôi cung cấp dịch vụ sản xuất PCB chất lượng cao với các giải pháp tùy chỉnh cho các ngành công nghiệp điện tử toàn cầu.
