Nhà sản xuất PCB và PCBA bán dẫn đáng tin cậy của bạn cho các giải pháp điện tử phức tạp
Thiết bị sản xuất chất bán dẫn phụ thuộc vào hệ thống điều khiển điện tử ổn định để điều phối các mô-đun chuyển động, cảm biến, bộ phận kiểm tra, mạch điện và xử lý dữ liệu tốc độ cao. PCB bên trong các máy này cần phải duy trì hiệu suất điện ổn định trong suốt chu kỳ sản xuất dài, trong đó ngay cả những thay đổi nhỏ về độ tin cậy truyền tín hiệu hoặc kết nối cũng có thể ảnh hưởng đến độ chính xác của thiết bị.
Không giống như các bảng điều khiển công nghiệp thông thường,Schất bán dẫn PCB và PCBAcác sản phẩm thường có mật độ mạch cao hơn, kiểm soát quy trình chặt chẽ hơn và yêu cầu độ tin cậy chặt chẽ hơn. Các bo mạch được sử dụng trong thiết bị kiểm tra tấm bán dẫn, hệ thống kiểm tra chất bán dẫn và máy đóng gói chip thường kết hợp các mạch kỹ thuật số tốc độ cao, mạch tương tự chính xác và chức năng quản lý nguồn trong không gian hạn chế.
Công ty TNHH Điện tử Aisen Thâm Quyếnsản xuất các giải pháp PCB bán dẫn bao gồm PCB đa lớp, PCB HDI, PCB linh hoạt cứng và lắp ráp PCBA. Với khả năng sản xuất PCB 1-40 lớp, công nghệ khoan laser, thiết bị phơi sáng có độ chính xác cao, hệ thống kiểm tra tự động và dây chuyền sản xuất SMT, Aisen hỗ trợ các nhà sản xuất thiết bị bán dẫn từ phát triển nguyên mẫu đến sản xuất hàng loạt.
Ứng dụng PCB bán dẫn trong thiết bị sản xuất
Thiết bị bán dẫn là sự kết hợp giữa độ chính xác cơ học, điều khiển điện tử và xử lý dữ liệu. PCB đóng vai trò là nền tảng điện kết nối các mô-đun chức năng khác nhau.
Thiết bị kiểm tra
PCB cho thiết bị kiểm tra chất bán dẫn
Thiết bị kiểm tra tự động (ATE) dùng trong sản xuất chất bán dẫn yêu cầu PCB có khả năng xử lý tín hiệu kiểm tra tốc độ cao, điều khiển thời gian chính xác và phân phối điện ổn định.
So với các bảng điều khiển công nghiệp tiêu chuẩn, thiết kế PCB của thiết bị kiểm tra chất bán dẫn thường chứa nhiều lớp tín hiệu hơn và mật độ thành phần cao hơn.
Ứng dụng điển hình:
- Hệ thống kiểm tra chip
- bảng kiểm tra IC
- Thiết bị kiểm tra độ cháy
- Thiết bị đo bán dẫn
Điều tra
PCB cho hệ thống kiểm tra wafer
Thiết bị kiểm tra wafer dựa vào điều khiển điện tử có độ chính xác cao để xử lý tín hiệu quang, phản hồi cảm biến và dữ liệu định vị.
PCB được sử dụng trong các hệ thống này cần tính toàn vẹn tín hiệu tuyệt vời vì đặc tính điện không ổn định có thể ảnh hưởng đến độ chính xác của phép đo. Định tuyến mật độ cao, trở kháng được kiểm soát và cấu trúc microvia đáng tin cậy thường được yêu cầu.
Những cân nhắc sản xuất chính:
- Căn chỉnh lớp chính xác
- Độ dày điện môi ổn định
- Nhiễu tín hiệu thấp
- Kết nối microvia đáng tin cậy
Bao bì
PCB cho thiết bị đóng gói bán dẫn
Thiết bị đóng gói bán dẫn tích hợp điều khiển chuyển động cơ học, quản lý nhiệt độ, cảm biến và giao diện truyền thông.
Những máy này thường hoạt động liên tục trong môi trường nhà máy, đòi hỏi các cụm PCB có độ ổn định nhiệt và độ tin cậy cơ học cao.
Công nghệ PCB cứng nhắc có thể được sử dụng trong các ứng dụng có không gian đi dây hạn chế hoặc yêu cầu kết nối linh hoạt giữa các mô-đun chuyển động.
PCB bán dẫn so với PCB công nghiệp thông thường
Mặc dù cả thiết bị bán dẫn PCB và PCB điều khiển công nghiệp đều được sử dụng trong các hệ thống tự động hóa nhưng yêu cầu sản xuất của chúng là khác nhau.
| Mục | PCB công nghiệp tổng hợp | PCB bán dẫn |
|---|---|---|
| Chức năng chính | Kiểm soát thiết bị và quản lý năng lượng | Kiểm soát độ chính xác, thử nghiệm, xử lý dữ liệu |
| Độ phức tạp của mạch | Mật độ trung bình | Cấu trúc đa lớp mật độ cao |
| Cấu trúc PCB phổ biến | 2-8 lớp | 8-20+ lớp, HDI, linh hoạt cứng nhắc |
| Yêu cầu tín hiệu | Giao tiếp chuẩn | Điều khiển tín hiệu tốc độ cao và chính xác |
| Trọng tâm sản xuất | Độ tin cậy cơ bản | Tính nhất quán của quy trình và độ ổn định điện |
| Vòng đời thiết bị điển hình | Vài năm | Hoạt động liên tục lâu dài |
Đối với các nhà sản xuất thiết bị bán dẫn, tính nhất quán của PCB thường quan trọng hơn việc chỉ đạt được chi phí sản xuất thấp.
Những thách thức trong sản xuất PCB bán dẫn
#1
Sản xuất mạch mật độ cao
Thiết bị bán dẫn tiếp tục tích hợp nhiều chức năng hơn vào các bộ điều khiển nhỏ hơn. Cấu trúc PCB truyền thống có thể không cung cấp đủ không gian định tuyến cho các mạch phức tạp.
Khả năng của Aisen:
- Dòng/khoảng cách tối thiểu: 0,05mm/0,05mm
- Máy khoan laze: 75μm-150μm
- Cấu trúc có số lượng lớp cao
- Lắp ráp thành phần bước mịn
#2
Kiểm soát tính toàn vẹn và trở kháng tín hiệu
Nhiều hệ thống bán dẫn bao gồm bộ xử lý tốc độ cao, mô-đun truyền thông và mạch đo lường chính xác. Những thay đổi về độ dày đồng, độ dày điện môi hoặc độ rộng đường dây có thể ảnh hưởng đến hiệu suất trở kháng.
Aisen kiểm soát các thông số chính thông qua việc lựa chọn vật liệu, độ chính xác của hình ảnh, kiểm soát ăn mòn và kiểm tra điện để duy trì việc truyền tín hiệu ổn định.
#3
Độ tin cậy khi hoạt động liên tục
Các nhà máy bán dẫn thường hoạt động 24 giờ một ngày, nghĩa là thời gian ngừng hoạt động của thiết bị có thể gây ra tổn thất sản xuất đáng kể.
Độ tin cậy của PCB phụ thuộc vào:
- Chất lượng tường lỗ
- Tính nhất quán mạ đồng
- Kiểm soát cán
- Khả năng chịu nhiệt
- Độ tin cậy của mối hàn
Năng lực sản xuất PCB bán dẫn Aisen
Công ty TNHH Điện tử Aisen Thâm Quyếncung cấp dịch vụ sản xuất PCB và PCBA tích hợp cho các nhà cung cấp thiết bị bán dẫn.
| Năng lực sản xuất | Đặc điểm kỹ thuật |
|---|---|
| Số lượng lớp PCB | 1-40 lớp |
| Các loại PCB | Đa lớp, HDI, Rigid-flex, FPC |
| Kích thước PCB tối đa | 730mm × 630mm |
| Độ dày hoàn thiện | 0,3mm-5,0mm |
| Kích thước máy khoan cơ khí | 0,15mm-6,5mm |
| Laser Microvia | 75μm-150μm |
| Độ dày đồng tối đa | 10oz |
| Dòng/Khoảng cách tối thiểu | 0,05mm/0,05mm |
| Khả năng PCBA | Đặc điểm kỹ thuật |
|---|---|
| Kích thước thành phần tối thiểu | chip 01005 |
| Đường kính BGA | 0,22mm đặc biệt |
| Sân tối thiểu | 0,38mm đặc biệt |
| Độ chính xác của vị trí SMT | .10.10mm đặc biệt |
| Kích thước lắp ráp tối đa | 810×490mm |
Quy trình sản xuất PCB bán dẫn
Việc sản xuất PCB bán dẫn yêu cầu kiểm soát chặt chẽ từ khâu chế tạo lớp bên trong đến khâu kiểm tra cuối cùng.
Quy trình sản xuất:
Chuẩn bị vật liệu → Hình ảnh lớp bên trong → Cán → Khoan CNC → Khoan laser → Mạ đồng → Tạo mạch → Mặt nạ hàn → Xử lý bề mặt → Kiểm tra AOI → Kiểm tra điện
Đối với bo mạch bán dẫn HDI, khoan laser và mạ microvia là những quá trình quan trọng vì độ tin cậy ảnh hưởng trực tiếp đến hoạt động lâu dài của thiết bị.
Thiết bị sử dụng:
Máy khoan CNC của Han Máy khoan laser của Han Tiếp xúc với LDI Khắc vũ trụ Mạ đồng PTH tự động Kiểm tra AOI Kiểm tra bằng tia XKiểm soát chất lượng PCB bán dẫn
Các nhà sản xuất thiết bị bán dẫn yêu cầu nhà cung cấp PCB ổn định vì lỗi bo mạch có thể làm gián đoạn hệ thống sản xuất đắt tiền. Aisen Electronics hoạt động theo hệ thống quản lý chất lượng ISO9001, ISO14001 và IATF16949.
Phương pháp kiểm tra
- Kiểm tra trở kháng
- Kiểm tra AOI
- Kiểm tra bằng tia X
- Phân tích độ dày đồng
- Kiểm tra lỗ
- Kiểm tra dòng điện cao
- Phân tích kim loại
Mục tiêu chất lượng
- Năng suất sản phẩm≥99,8%
- Giao hàng đúng hẹn≥99%
- Tỷ lệ khiếu nại.50,5%
Các yếu tố độ tin cậy chính
- Chất lượng tường lỗ
- Tính nhất quán mạ đồng
- Kiểm soát cán
- Khả năng chịu nhiệt
- Độ tin cậy của mối hàn
Tại sao chọn Aisen Electronics cho PCB bán dẫn và PCBA
Sản xuất PCB bán dẫn đòi hỏi nhiều hơn khả năng sản xuất đa lớp. Nó đòi hỏi sự hiểu biết về các ứng dụng thiết bị chính xác, kiểm soát dung sai sản xuất và các yêu cầu về độ tin cậy lâu dài.
Công ty TNHH Điện tử Aisen Thâm Quyến kết hợp khả năng chế tạo PCB và lắp ráp PCBA, cho phép khách hàng quản lý việc phát triển và sản xuất thông qua một đối tác sản xuất.
Với kinh nghiệm về PCB HDI, PCB linh hoạt cứng, PCB có số lớp cao và lắp ráp SMT chính xác, Aisen Electronics cung cấp cho các nhà sản xuất thiết bị bán dẫn các giải pháp bảng mạch đáng tin cậy từ mẫu kỹ thuật đến sản xuất hàng loạt.
Câu hỏi thường gặp
Những loại PCB nào thường được sử dụng trong thiết bị bán dẫn?
Thiết bị bán dẫn thường sử dụng PCB đa lớp, PCB HDI và PCB linh hoạt cứng vì các cấu trúc này hỗ trợ các mạch mật độ cao và hệ thống điều khiển phức tạp.
Aisen có thể sản xuất PCB HDI cho các ứng dụng bán dẫn không?
Đúng. Aisen Electronics sản xuất PCB HDI bằng công nghệ khoan laser và microvia, hỗ trợ các thiết kế mạch tinh xảo.
Sự khác biệt giữa PCB bán dẫn và PCB công nghiệp thông thường là gì?
PCB bán dẫn yêu cầu mật độ mạch cao hơn, dung sai sản xuất chặt chẽ hơn và độ ổn định lâu dài tốt hơn vì nó điều khiển thiết bị sản xuất chính xác.
Aisen có cung cấp lắp ráp PCBA bán dẫn không?
Đúng. Aisen cung cấp chế tạo PCB kết hợp với dịch vụ lắp ráp SMT và DIP.
Thiết bị kiểm tra nào được sử dụng để sản xuất PCB bán dẫn?
Thiết bị kiểm tra bao gồm AOI, kiểm tra bằng tia X, máy kiểm tra trở kháng, hệ thống kiểm tra điện và thiết bị phân tích kim loại.
- View as

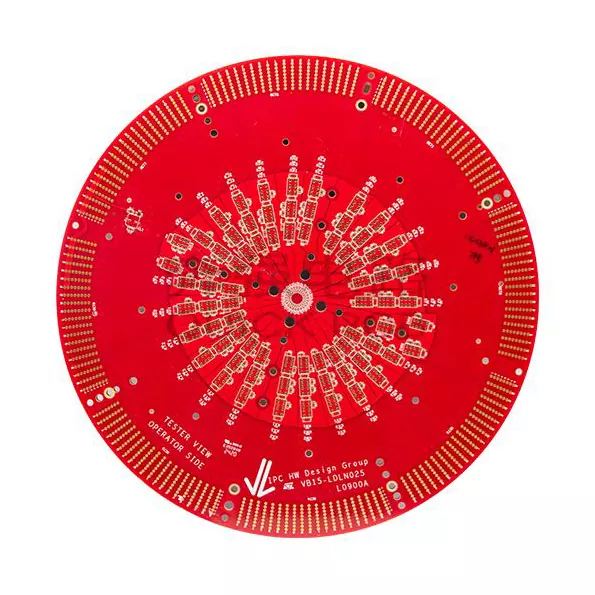

Kiểm tra chất bán dẫn PCB
Bạn đang tìm giải pháp bố trí PCB kiểm tra chất bán dẫn đáng tin cậy mang lại khả năng hoạt động vượt trội? Tại Aisen Electronics Co., Ltd., chúng tôi hiểu được tầm quan trọng cơ bản của việc kiểm tra độ chính xác trong chế tạo chất bán dẫn. Các kế hoạch nâng cao của chúng tôi đảm bảo các linh kiện điện tử của bạn đáp ứng các tiêu chuẩn cao nhất của ngành trong khi vẫn duy trì tính hữu dụng lý tưởng trong suốt vòng đời của chúng.

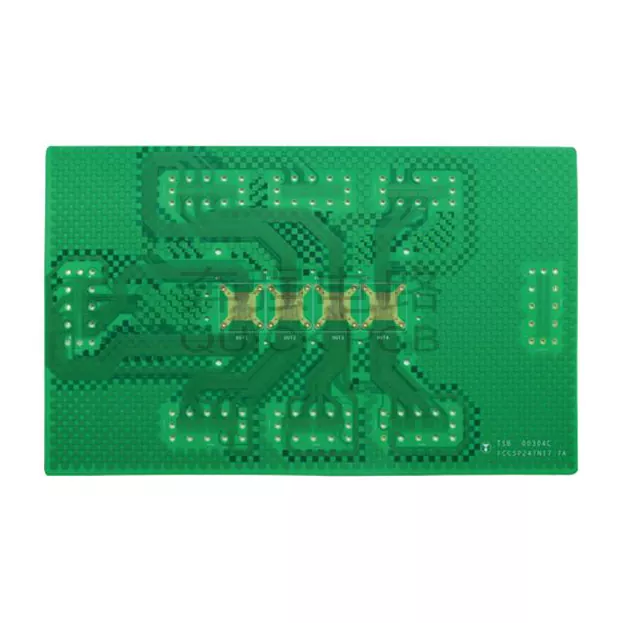

Bao bì bán dẫn PCB
Công ty TNHH Điện tử Aisen Thâm Quyến sản xuất PCB Bao bì bán dẫn được thiết kế cho các ứng dụng bán dẫn mật độ cao, hỗ trợ các yêu cầu đóng gói BGA, QFN và chip lật. Với khả năng lên tới 32 lớp, công nghệ HDI, định tuyến đường nét, vi vias và trở kháng được kiểm soát, PCB của chúng tôi cung cấp khả năng truyền tín hiệu ổn định và kết nối đáng tin cậy cho thiết bị điện tử ô tô, điều khiển công nghiệp, hệ thống điện và thiết bị tiêu dùng tiên tiến.
Là nhà sản xuất và nhà cung cấp Chất bán dẫn PCB và PCBA đáng tin cậy ở Trung Quốc, chúng tôi có nhà máy riêng. Chúng tôi cung cấp dịch vụ sản xuất PCB chất lượng cao với các giải pháp tùy chỉnh cho các ngành công nghiệp điện tử toàn cầu.
