Các hệ thống truyền thông hiện đại dựa vào bảng mạch in để duy trì truyền tín hiệu ổn định giữa ăng-ten, mô-đun RF, bộ xử lý, bộ quản lý nguồn và giao diện tốc độ cao. Khi thiết bị truyền thông tiếp tục chuyển sang dải tần số cao hơn, tốc độ dữ liệu nhanh hơn và thiết kế nhỏ gọn hơn, độ chính xác trong sản xuất PCB trở thành yếu tố quan trọng ảnh hưởng đến hiệu suất hệ thống.
Công ty TNHH Điện tử Aisen Thâm Quyếncung cấp Truyền thông PCB và PCBAgiải pháp cho cơ sở hạ tầng 5G, thiết bị liên lạc không dây, mô-đun truyền thông quang, thiết bị mạng và thiết bị đầu cuối IoT. Với khả năng sản xuất bao gồm lắp ráp PCB cứng 1-40 lớp, PCB HDI, PCB uốn cứng và PCBA, Aisen Electronics tập trung vào việc kiểm soát các thông số chính như tính nhất quán trở kháng, hiệu suất điện môi, độ đồng đều độ dày đồng và độ tin cậy của microvia.
Bảng mạch truyền thông của chúng tôi được sản xuất tại cơ sở sản xuất rộng 50.000 mét vuông được trang bị máy khoan tiên tiến, tia laser, mạ điện, tiếp xúc LDI, kiểm tra AOI và thiết bị kiểm tra tự động. Hệ thống sản xuất hỗ trợ các thiết kế kết nối mật độ cao và cấu trúc đa lớp phức tạp được yêu cầu bởi các sản phẩm truyền thông thế hệ tiếp theo.
Việc sản xuất PCB truyền thông khác với các bo mạch điện tử thông thường vì tính toàn vẹn của tín hiệu ảnh hưởng trực tiếp đến chất lượng truyền dẫn. Một sự thay đổi nhỏ về độ rộng đường truyền, độ dày điện môi hoặc độ nhám bề mặt đồng có thể gây ra mất tín hiệu, sai lệch trở kháng hoặc các vấn đề nhiễu điện từ.
Đối với các ứng dụng truyền thông tốc độ cao, Aisen Electronics kiểm soát việc chế tạo PCB từ khâu lựa chọn vật liệu đến khâu kiểm tra cuối cùng. Các lớp mỏng tần số cao, vật liệu tổn thất thấp, định tuyến trở kháng được kiểm soát và căn chỉnh lớp chính xác được áp dụng theo yêu cầu của sản phẩm.
Ví dụ, bo mạch truyền thông sử dụng trong trạm gốc 5G thường yêu cầu cấu trúc đa lớp với khả năng kiểm soát trở kháng nghiêm ngặt, trong khi thiết bị truyền thông quang học yêu cầu hiệu suất điện cực kỳ ổn định để chuyển đổi tín hiệu tốc độ cao. Công nghệ HDI được sử dụng khi các nhà thiết kế cần kiểu dáng nhỏ hơn với mật độ dây cao hơn.
Cơ sở hạ tầng 5G đặt ra yêu cầu cao hơn về hiệu suất PCB vì các trạm gốc hoạt động với tín hiệu tần số cao và tải truyền dữ liệu lớn.
Aisen Electronics sản xuất bảng giao tiếp nhiều lớp cho các thiết bị trạm gốc 5G, bao gồm bảng RF, bảng phân phối điện, mô-đun điều khiển ăng-ten và bảng xử lý tín hiệu.
Các PCB này thường sử dụng vật liệu tần số cao và tốc độ cao với các đặc tính điện môi được kiểm soát. Trong quá trình sản xuất, các quy trình chính như kiểm soát cán màng, khoan laser, mạ đồng và kiểm tra trở kháng được tối ưu hóa để duy trì tính nhất quán của tín hiệu trên các cấu trúc đa lớp phức tạp.
Khả năng điển hình:
Thiết bị truyền thông quang học yêu cầu giải pháp PCB hỗ trợ chuyển đổi tín hiệu điện tốc độ cao giữa các module quang, bộ xử lý và hệ thống mạng.
Không giống như các bo mạch truyền thông thông thường, PCB truyền thông quang học cần các mẫu mạch cực kỳ chính xác vì tín hiệu tốc độ cao rất nhạy cảm với hiện tượng mất truyền và nhiễu điện từ.
Aisen Electronics sản xuất PCB truyền thông quang học cho các ứng dụng như bộ thu phát quang, mô-đun truyền dữ liệu và thiết bị mạng.
Trọng tâm sản xuất:

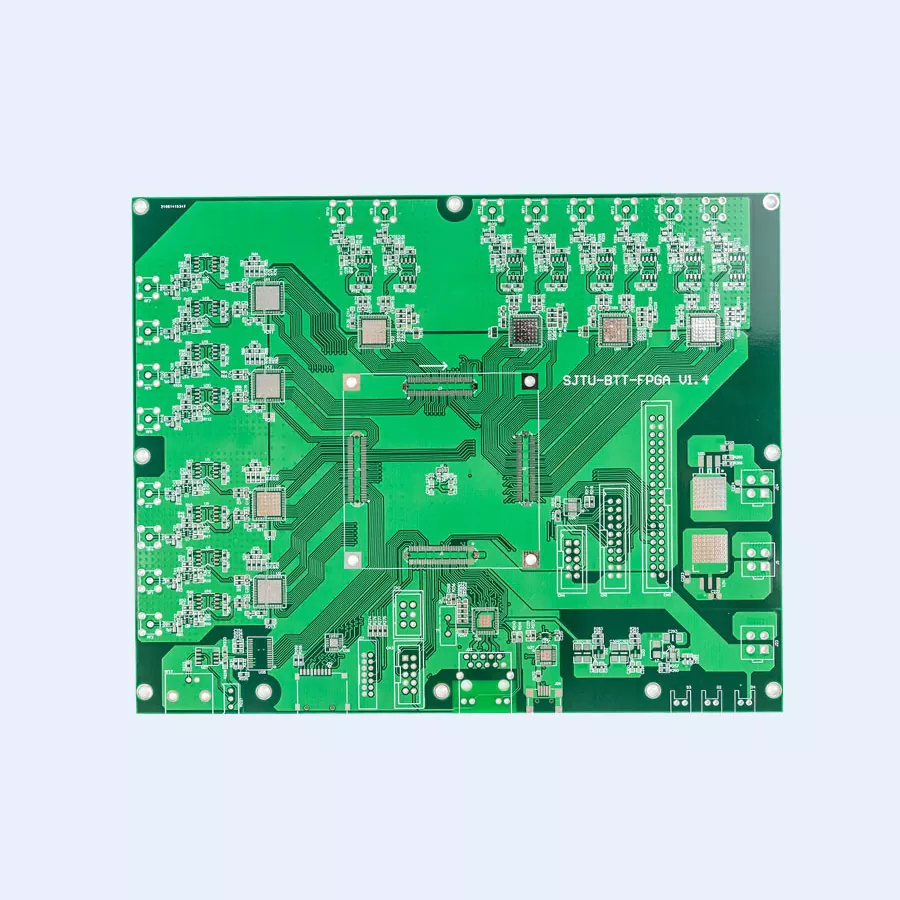

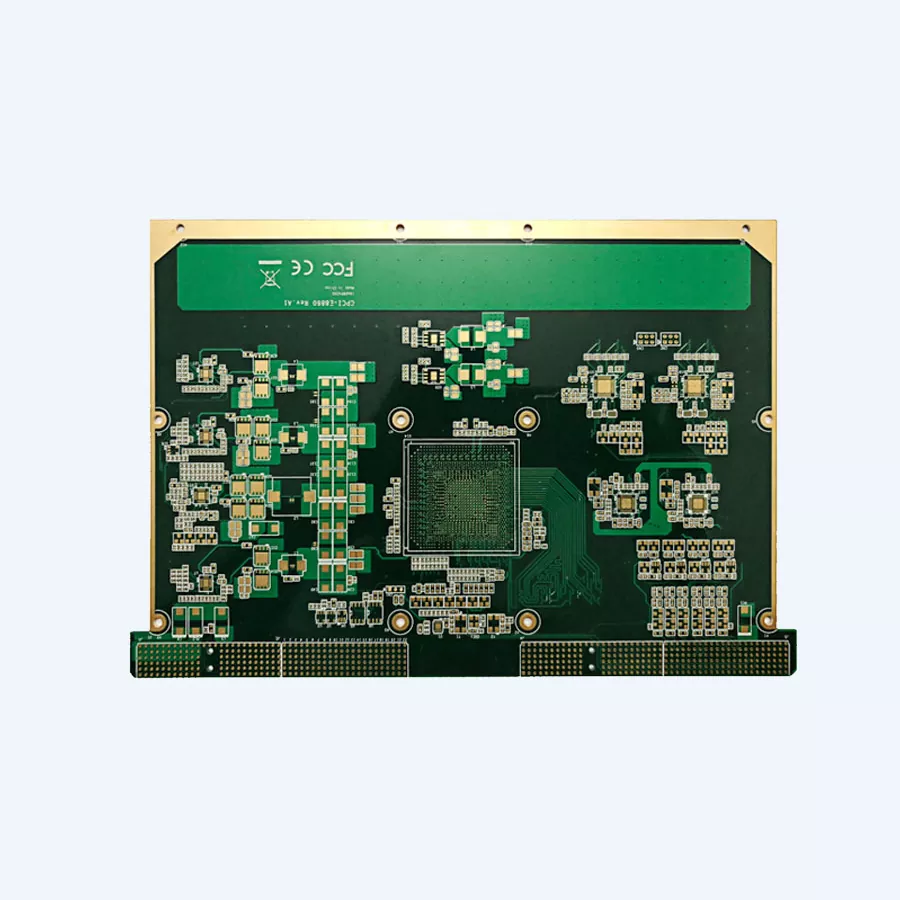

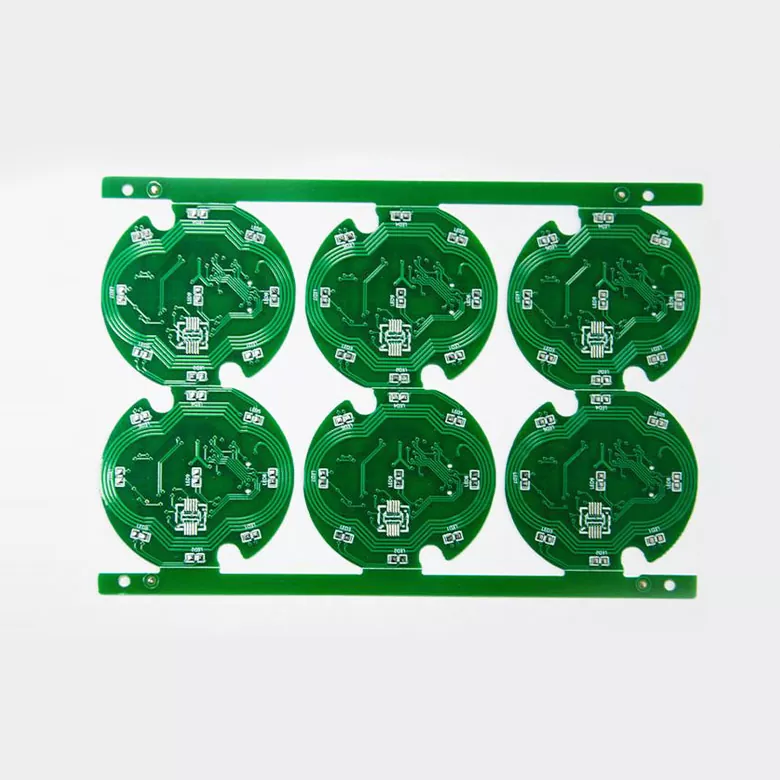

Bộ định tuyến, thiết bị chuyển mạch, máy chủ và thiết bị truyền dữ liệu yêu cầu PCB có khả năng xử lý dữ liệu tốc độ cao liên tục.

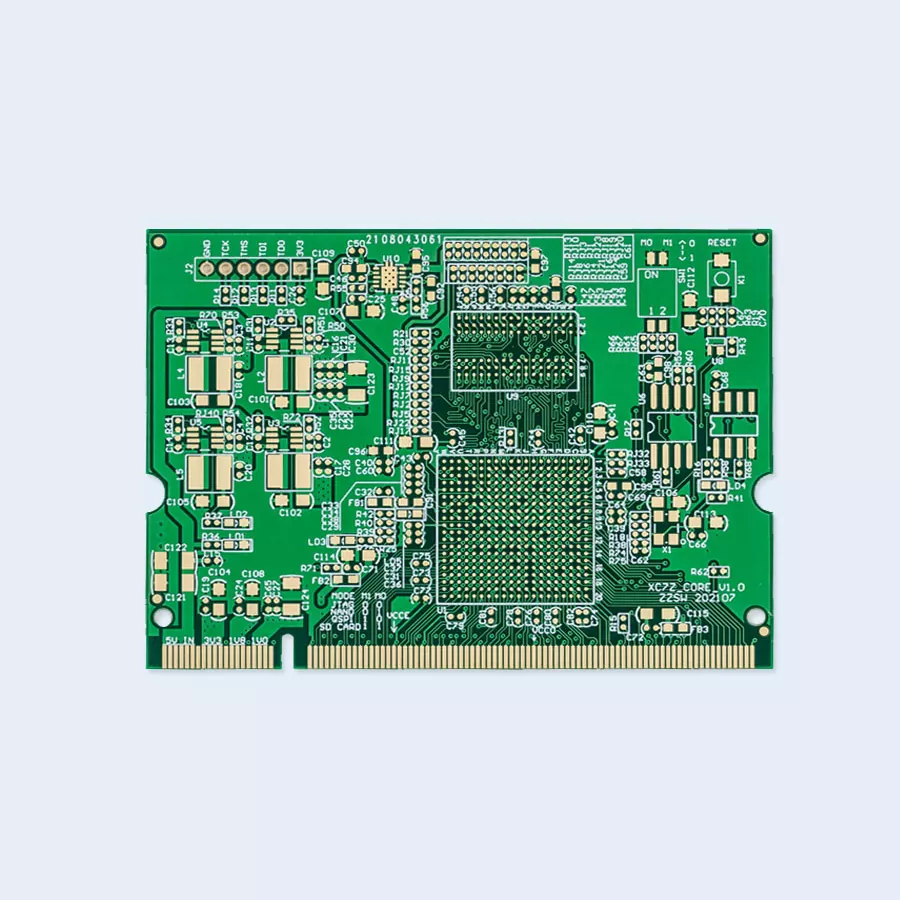

Aisen Electronics sản xuất thiết bị mạng PCB sử dụng cấu trúc đa lớp được thiết kế cho tín hiệu số tốc độ cao. Các bo mạch này thường tích hợp các thành phần mật độ cao, gói BGA và mạng phân phối điện phức tạp.
Sự kết hợp giữa chế tạo PCB và lắp ráp PCBA cho phép khách hàng giảm bớt sự phối hợp giữa nhà cung cấp và cải thiện tính nhất quán của sản phẩm.
Hỗ trợ quy trình:
Các thiết bị IoT yêu cầu kích thước PCB nhỏ hơn trong khi tích hợp các mô-đun truyền thông không dây, cảm biến, bộ xử lý và mạch quản lý nguồn.
Aisen Electronics cung cấp các giải pháp PCB nhỏ gọn cho thiết bị đầu cuối thông minh, cảm biến không dây, thiết bị cổng và hệ thống điều khiển thông minh.
Công nghệ Rigid-flex đặc biệt phù hợp với các thiết bị liên lạc đeo được và các sản phẩm điện tử nhỏ gọn có không gian lắp đặt hạn chế.
Các giải pháp được cung cấp:
Aisen Electronics đã phát triển khả năng sản xuất PCB và PCBA hoàn chỉnh bao gồm phát triển nguyên mẫu, xác minh kỹ thuật và sản xuất hàng loạt.
| Mặt hàng sản xuất | Khả năng |
|---|---|
| Số lượng lớp PCB | 1-40 lớp |
| Loại PCB | PCB cứng, PCB HDI, PCB cứng nhắc, FPC |
| Kích thước PCB tối đa | 730mm × 630mm |
| Độ dày hoàn thiện | 0,3mm-5,0mm |
| Máy khoan cơ tối thiểu | 0,15mm |
| Laser Microvia | 75μm-150μm |
| Độ rộng/Khoảng cách dòng tối thiểu | 0,05mm/0,05mm |
| Độ dày đồng tối đa | 10oz |
| Kích thước thành phần PCBA | Khả năng chip 01005 |
| Đường kính tối thiểu BGA | Khả năng đặc biệt 0,22mm |
Chất lượng PCB truyền thông phụ thuộc rất nhiều vào tính nhất quán trong sản xuất. Aisen Electronics áp dụng giám sát quy trình trong suốt quá trình khoan, mạ, chụp ảnh, mặt nạ hàn, lắp ráp và kiểm tra.
Đội ngũ sản xuất kiểm soát độ rộng đường dây, độ dày điện môi, độ dày đồng và các thông số vật liệu để duy trì hiệu suất trở kháng ổn định.
Bảng giao tiếp HDI dựa vào microvia được khoan bằng laser. Aisen Electronics sử dụng quy trình khoan và mạ điện bằng laser tiên tiến để cải thiện độ tin cậy trong quá trình luân nhiệt và vận hành lâu dài.
Độ đồng nhất bề mặt đồng, độ chính xác khắc và căn chỉnh lớp được kiểm soát để giảm suy giảm tín hiệu và cải thiện hiệu suất truyền tốc độ cao.
Bên cạnh việc sản xuất PCB, Aisen Electronics còn cung cấp dịch vụ lắp ráp PCBA cho các sản phẩm truyền thông. Dây chuyền sản xuất hỗ trợ SMT, DIP, lắp linh kiện, kiểm tra chất hàn, kiểm tra AOI, kiểm tra bằng tia X và kiểm tra điện.
Ứng dụng PCBA truyền thông:
Khả năng lắp ráp:
Thiết bị truyền thông thường hoạt động liên tục trong môi trường đòi hỏi khắt khe nên độ tin cậy của PCB là điều cần thiết. Aisen Electronics triển khai các hệ thống quản lý chất lượng ISO 9001, ISO14001 và IATF16949.
Thiết bị kiểm tra:
Mục tiêu chất lượng:
Với hơn 20 năm kinh nghiệm sản xuất PCB, Công ty TNHH Điện tử Aisen Thâm Quyến cung cấp dịch vụ sản xuất PCB và PCBA tích hợp cho các công ty thiết bị truyền thông toàn cầu.
Lên đến 40 lớp cho các thiết kế phức tạp
Giải pháp mật độ cao và linh hoạt
Dịch vụ thử nghiệm PCB + SMT +
Được hỗ trợ bởi thiết bị sản xuất tiên tiến, đội ngũ kỹ thuật giàu kinh nghiệm và quản lý chuỗi cung ứng hoàn thiện, Aisen Electronics giúp các nhà sản xuất truyền thông rút ngắn chu kỳ phát triển và cải thiện độ tin cậy của sản phẩm từ nguyên mẫu đến sản xuất hàng loạt.
Loại PCB nào thường được sử dụng trong các thiết bị truyền thông?
Thiết bị truyền thông thường sử dụng PCB đa lớp, PCB HDI và PCB tần số cao vì các cấu trúc này cung cấp mật độ dây cao hơn và hiệu suất truyền tín hiệu tốt hơn.
Aisen có thể sản xuất PCB truyền thông tần số cao không?
Đúng. Aisen Electronics hỗ trợ sản xuất PCB tần số cao và tốc độ cao với các quy trình trở kháng được kiểm soát và các giải pháp vật liệu phù hợp.
PCB truyền thông của bạn có thể hỗ trợ bao nhiêu lớp?
Aisen Electronics sản xuất PCB truyền thông từ 1 đến 40 lớp theo yêu cầu thiết kế của khách hàng.
Bạn có cung cấp lắp ráp PCBA truyền thông không?
Đúng. Aisen Electronics cung cấp sản xuất PCB kết hợp với dịch vụ lắp ráp SMT và DIP.
Những phương pháp kiểm tra nào được sử dụng để kiểm soát chất lượng?
Kiểm tra bao gồm AOI, AVI, kiểm tra bằng tia X, kiểm tra trở kháng, đo độ dày đồng và kiểm tra điện.
Bạn có thể sản xuất PCB HDI cho các ứng dụng 5G không?
Đúng. Sản xuất PCB HDI là một trong những năng lực cốt lõi của Aisen Electronics và phù hợp với thiết bị liên lạc 5G nhỏ gọn.
