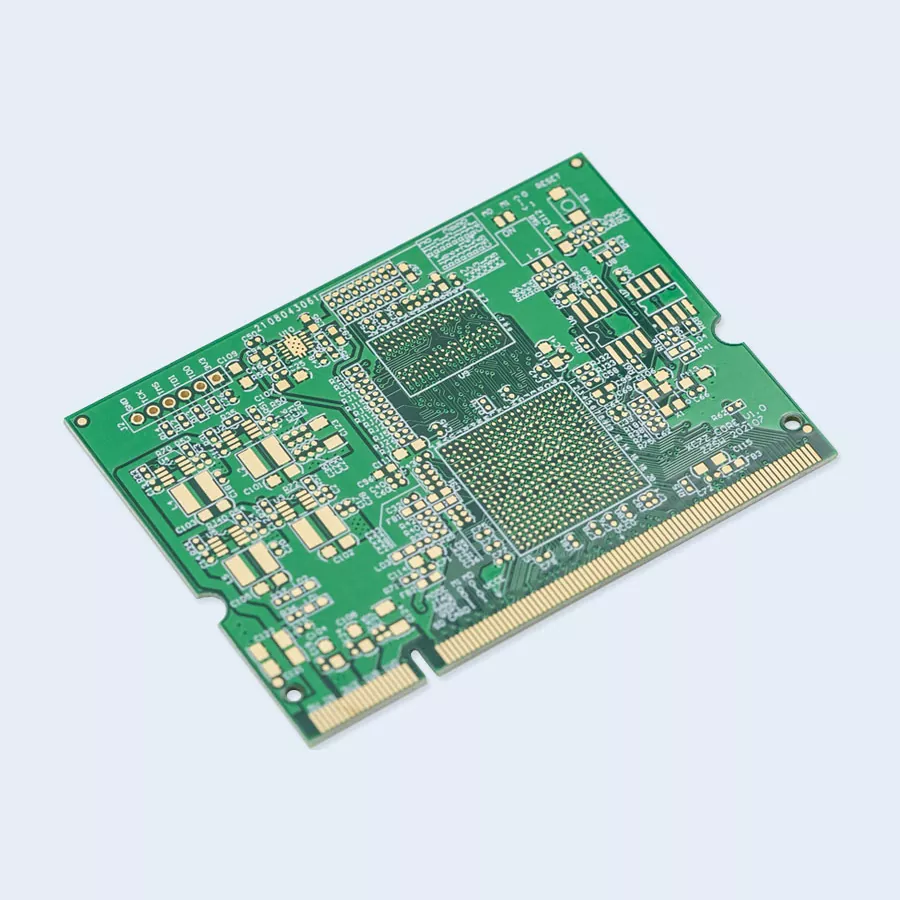

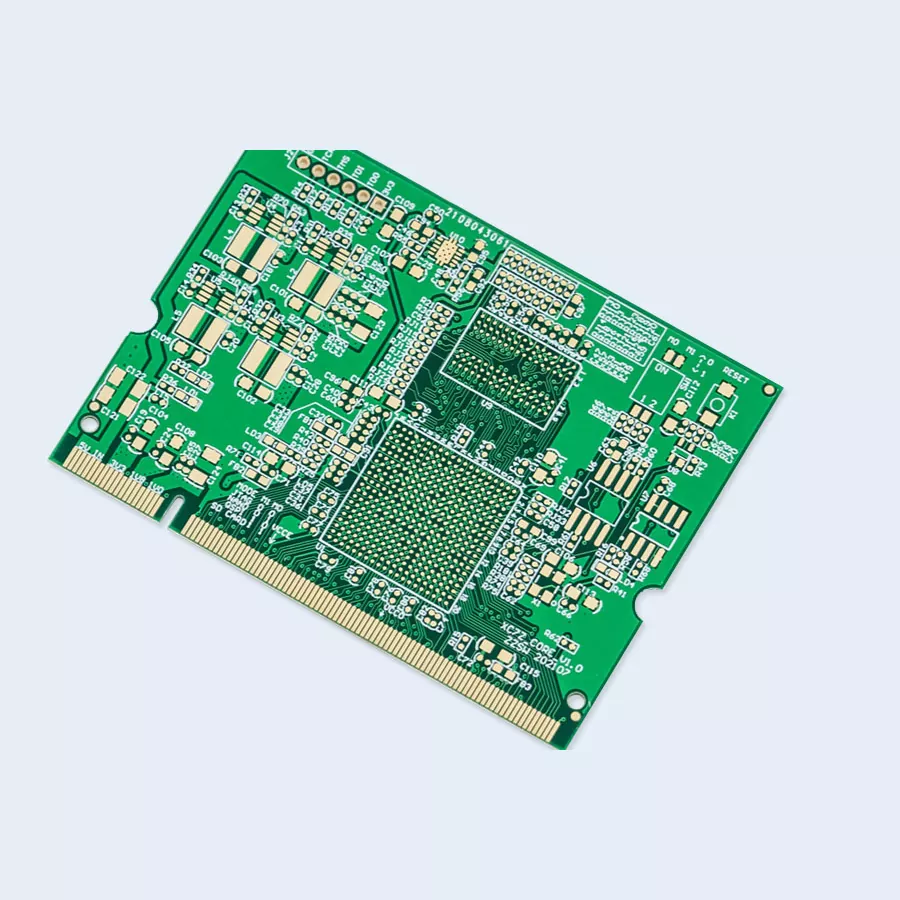

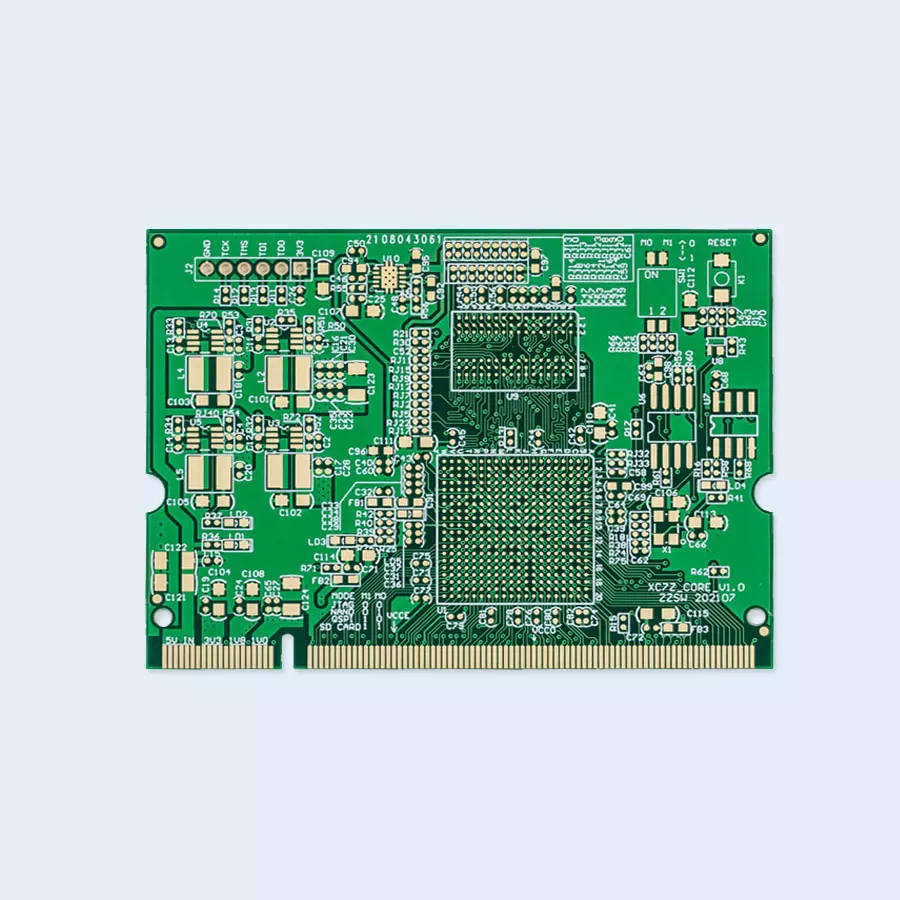

Lắp ráp PCB cho các thiết bị mạng truyền thông

Công ty TNHH Điện Tử Aisen cung cấp lắp ráp PCB cho các thiết bị mạng truyền thông. Khả năng sản xuất của chúng tôi hỗ trợ truyền tín hiệu tốc độ cao, tích hợp thành phần mật độ cao, quản lý nhiệt và hoạt động đáng tin cậy 24/7 trong các hệ thống truyền thông hiện đại.

Aisen Electronics Co., Ltd. cung cấp PCB lắp ráp cho các thiết bị mạng truyền thông, bao gồm bộ định tuyến, bộ chuyển mạch, cổng, điểm truy cập không dây và hệ thống truyền thông công nghiệp. Hoạt động sản xuất của chúng tôi tập trung vào các yêu cầu chính của thiết bị điện tử kết nối mạng: truyền tín hiệu tốc độ cao ổn định, quản lý năng lượng đáng tin cậy và hiệu suất ổn định trong quá trình hoạt động lâu dài.

Không giống như các tổ hợp điện tử thông thường, thiết bị truyền thông yêu cầu thiết kế PCB có thể xử lý tín hiệu tần số cao, bố trí thành phần dày đặc và xử lý dữ liệu liên tục. Giải pháp lắp ráp PCB của chúng tôi giúp các nhà sản xuất thiết bị mạng đạt được kết nối đáng tin cậy và hiệu suất hệ thống ổn định.

Yêu cầu lắp ráp PCB cho các thiết bị mạng truyền thông

Lắp ráp PCB cho các thiết bị mạng truyền thông được xây dựng dựa trên việc trao đổi dữ liệu nhanh chóng và hoạt động không bị gián đoạn. Việc lắp ráp PCB bên trong các sản phẩm này ảnh hưởng trực tiếp đến chất lượng tín hiệu, hiệu quả xử lý và độ tin cậy tổng thể của hệ thống.

Đối với các ứng dụng mạng, thiết kế PCB phải xem xét đến việc mất tín hiệu, nhiễu điện từ, phân bố nhiệt và mật độ thành phần. Aisen Electronics làm việc với khách hàng để tối ưu hóa cấu trúc PCB theo các nền tảng truyền thông khác nhau, từ thiết bị không dây nhỏ gọn đến thiết bị cơ sở hạ tầng mạng hiệu suất cao.

Thiết kế toàn vẹn tín hiệu tốc độ cao

Tính toàn vẹn tín hiệu là một trong những yếu tố quan trọng nhất trong sản xuất PCB truyền thông.

Khi các thiết bị mạng hoạt động ở tốc độ truyền cao, các vấn đề như phản xạ tín hiệu, nhiễu xuyên âm và biến đổi trở kháng có thể làm giảm độ ổn định của truyền thông. Để giải quyết những thách thức này, Aisen Electronics hỗ trợ thiết kế trở kháng được kiểm soát, cấu trúc lớp được tối ưu hóa và quy trình định tuyến chính xác.

Những công nghệ này thường được áp dụng trong thiết bị Ethernet, mô-đun truyền thông không dây, cổng công nghiệp và hệ thống xử lý dữ liệu trong đó hiệu suất tín hiệu ổn định là điều cần thiết.

Lắp ráp PCB mật độ cao cho thiết bị mạng nhỏ gọn

Các sản phẩm truyền thông hiện đại tiếp tục tích hợp nhiều chức năng hơn vào những không gian nhỏ hơn. Một thiết bị mạng có thể bao gồm bộ xử lý, chip nhớ, mô-đun truyền thông, mạch điện và nhiều hệ thống giao diện.

Aisen Electronics hỗ trợ lắp ráp PCB tiên tiến cho các ứng dụng mật độ cao, bao gồm các thành phần có bước cao và cấu trúc đa lớp phức tạp. Khả năng của chúng tôi bao gồm:

Đặc điểm kỹ thuật Khả năng
Số lớp 1-32 lớp
Độ rộng/Khoảng cách dòng tối thiểu 3/3 triệu
Hỗ trợ bảng BGA Xuống tới 0,2mm
Kích thước thành phần 01005 đến 45mm
Độ chính xác của vị trí ± 0,025mm
Độ dày đồng Lên đến 6 OZ
Loại PCB Cứng nhắc, linh hoạt, cứng nhắc-Flex, HDI

Những khả năng này cho phép khách hàng phát triển các sản phẩm truyền thông nhỏ gọn mà không làm giảm hiệu suất điện.

Quản lý nhiệt cho hoạt động mạng 24/7

Nhiều thiết bị liên lạc hoạt động liên tục trong phòng máy chủ, môi trường công nghiệp hoặc lắp đặt thương mại. Hoạt động lâu dài đặt ra yêu cầu cao hơn về độ tin cậy của PCB.

Aisen Electronics xem xét các yếu tố nhiệt trong quá trình sản xuất và lắp ráp PCB, bao gồm phân phối đồng, vị trí lắp đặt linh kiện và thiết kế tản nhiệt.

Quản lý nhiệt thích hợp giúp giảm sự suy giảm hiệu suất do nhiệt độ quá cao và cải thiện tuổi thọ của thiết bị liên lạc.

Ứng dụng của mạng truyền thông lắp ráp PCB

Các giải pháp lắp ráp PCB của chúng tôi hỗ trợ nhiều ứng dụng mạng.

Ứng dụng Yêu cầu lắp ráp PCB
Bộ định tuyến Hoạt động bộ xử lý ổn định, giao diện Ethernet, mô-đun không dây
Thiết bị chuyển mạch mạng Truyền tín hiệu tốc độ cao, điều khiển truyền thông đa cổng
Điểm truy cập không dây Thiết kế nhỏ gọn, yêu cầu bố trí liên quan đến RF
Cổng công nghiệp Hoạt động lâu dài, kiểm soát truyền thông đáng tin cậy
Thiết bị truyền thông IoT Hệ số dạng nhỏ, tích hợp điện tử công suất thấp

Mỗi ứng dụng yêu cầu các cấu trúc PCB và chiến lược lắp ráp khác nhau dựa trên điều kiện hoạt động và mục tiêu hiệu suất.

Quy trình lắp ráp PCB truyền thông

Aisen Electronics quản lý quy trình lắp ráp hoàn chỉnh từ khâu chuẩn bị linh kiện đến khâu kiểm tra cuối cùng.

Trước khi bắt đầu sản xuất, các bộ phận và vật liệu đầu vào đều được xác minh để đảm bảo tính tương thích và độ tin cậy. Trong quá trình lắp ráp SMT, công nghệ định vị chính xác được sử dụng cho các linh kiện bán dẫn tiên tiến và các thiết bị có bước cao.

Sau khi hàn, mỗi bộ phận đều được kiểm tra và thử nghiệm để xác nhận các kết nối điện, chất lượng lắp ráp và tính nhất quán của sản phẩm.

Quy trình sản xuất được kiểm soát này giúp các nhà sản xuất thiết bị truyền thông duy trì chất lượng sản xuất ổn định trong cả quá trình phát triển nguyên mẫu và sản xuất hàng loạt.

Tùy chọn xử lý bề mặt PCB cho ứng dụng truyền thông

Các sản phẩm truyền thông khác nhau yêu cầu các giải pháp hoàn thiện bề mặt khác nhau.

ENIG được sử dụng rộng rãi cho các ứng dụng có độ tin cậy cao vì nó mang lại khả năng hàn tốt và hỗ trợ các thành phần có bước cao. OSP phù hợp với các sản phẩm nhạy cảm về chi phí đòi hỏi hiệu suất lắp ráp ổn định, trong khi HASL vẫn là một lựa chọn thiết thực cho thiết bị mạng thông thường.

Aisen Electronics lựa chọn các phương pháp xử lý bề mặt phù hợp theo cấu trúc PCB, yêu cầu về thành phần và kỳ vọng về tuổi thọ của sản phẩm.

Mạng truyền thông lắp ráp PCB so với lắp ráp PCB tiêu chuẩn

So sánh Mạng truyền thông lắp ráp PCB Lắp ráp PCB tiêu chuẩn
Mục đích chính Truyền thông dữ liệu tốc độ cao Điều khiển điện tử tổng hợp
Trọng tâm thiết kế Tính toàn vẹn của tín hiệu và độ ổn định truyền dẫn Chức năng mạch cơ bản
Độ phức tạp của PCB Số lượng lớp và mật độ thành phần cao hơn Cấu trúc thường đơn giản hơn
Thử thách chính Mất tín hiệu, nhiễu, quản lý nhiệt Độ tin cậy chung và kiểm soát chi phí
Sản phẩm tiêu biểu Bộ định tuyến, chuyển mạch, cổng Điện tử tiêu dùng và công nghiệp

Kiểm soát chất lượng cho lắp ráp PCB truyền thông

Các nhà sản xuất thiết bị truyền thông yêu cầu hiệu suất PCB nhất quán vì lỗi có thể ảnh hưởng đến toàn bộ hệ thống mạng.

Aisen Electronics áp dụng kiểm soát chất lượng trong suốt quá trình sản xuất, bao gồm kiểm tra vật liệu, giám sát sản xuất, kiểm tra AOI, kiểm tra điện và xác minh lần cuối.

Mỗi lô được kiểm tra theo thông số kỹ thuật của khách hàng để duy trì hiệu suất ổn định trên các khối lượng sản xuất khác nhau.

Hỗ trợ kỹ thuật để phát triển thiết bị mạng

Các sản phẩm truyền thông thường đòi hỏi sự hợp tác chặt chẽ giữa nhà sản xuất PCB và đội ngũ kỹ thuật.

Aisen Electronics cung cấp hỗ trợ kỹ thuật trong quá trình phát triển, bao gồm đánh giá cấu trúc PCB, phân tích tính khả thi trong sản xuất, tối ưu hóa lắp ráp và đề xuất sản xuất.

Sự hợp tác ở giai đoạn đầu này giúp giảm thiểu rủi ro trong thiết kế và nâng cao hiệu quả của việc chuyển từ nguyên mẫu sang sản xuất hàng loạt.

Câu hỏi thường gặp

Bạn có thể cung cấp lắp ráp PCB cho những loại thiết bị truyền thông nào?

Aisen Electronics hỗ trợ lắp ráp PCB cho bộ định tuyến, bộ chuyển mạch, cổng, điểm truy cập không dây, thiết bị liên lạc công nghiệp và các sản phẩm mạng IoT.

Tại sao các thiết bị truyền thông lại yêu cầu lắp ráp PCB chuyên dụng?

Các thiết bị liên lạc dựa vào việc truyền dữ liệu tốc độ cao. Chất lượng thiết kế và lắp ráp PCB ảnh hưởng trực tiếp đến độ ổn định tín hiệu, hiệu suất điện từ và độ tin cậy lâu dài.

Bạn có thể hỗ trợ lắp ráp HDI PCB cho các sản phẩm mạng không?

Đúng. Aisen Electronics cung cấp khả năng sản xuất và lắp ráp PCB HDI cho các thiết bị truyền thông nhỏ gọn yêu cầu bố cục mật độ cao.

PCB truyền thông có yêu cầu kiểm soát trở kháng không?

Đúng. Trở kháng được kiểm soát rất quan trọng để duy trì chất lượng tín hiệu trong các ứng dụng truyền thông tần số cao.

Bạn có thể cung cấp lắp ráp PCB truyền thông chìa khóa trao tay?

Đúng. Chúng tôi cung cấp các dịch vụ hoàn chỉnh bao gồm tìm nguồn cung ứng linh kiện, lắp ráp SMT, thử nghiệm và kiểm tra chất lượng.

Báo giá lắp ráp PCB cần những file gì?

Khách hàng có thể cung cấp tệp Gerber, tệp BOM, thông số kỹ thuật PCB, yêu cầu lắp ráp và số lượng sản xuất dự kiến.

Bắt đầu dự án lắp ráp PCB mạng truyền thông của bạn

Aisen Electronics Co., Ltd. cung cấp dịch vụ lắp ráp PCB chuyên nghiệp cho các nhà sản xuất Thiết bị Mạng Truyền thông trên toàn thế giới.

Với kinh nghiệm trong sản xuất PCB mật độ cao, lắp ráp chính xác và yêu cầu thiết kế tập trung vào tín hiệu, chúng tôi giúp khách hàng phát triển các sản phẩm mạng đáng tin cậy cho các ứng dụng kết nối hiện đại.

Liên hệ với chúng tôi tạiviolet@akesonpcb.comđể thảo luận về các yêu cầu lắp ráp PCB của thiết bị mạng truyền thông của bạn. Đội ngũ kỹ thuật của chúng tôi sẽ cung cấp hỗ trợ kỹ thuật từ đánh giá nguyên mẫu đến sản xuất hàng loạt.
