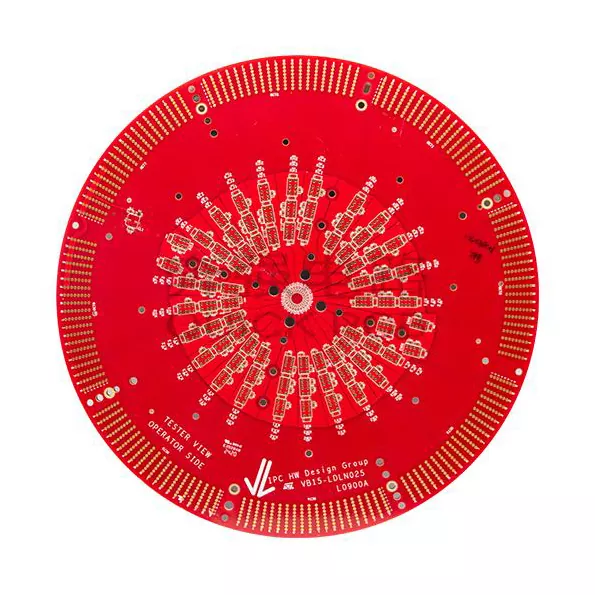

Kiểm tra chất bán dẫn PCB

Thử nghiệm chất bán dẫn đòi hỏi mức độ kiểm soát điện cao hơn nhiều so với các ứng dụng điện tử thông thường.

Trong quá trình xác thực IC và thử nghiệm sản xuất, ngay cả những thay đổi nhỏ trong việc truyền tín hiệu, trở kháng hoặc cấu trúc PCB cũng có thể ảnh hưởng đến kết quả đo.

Aisen Electronics phát triển PCB thử nghiệm chất bán dẫn với các đặc tính điện được kiểm soát để hỗ trợ các ứng dụng yêu cầu hiệu suất thử nghiệm lặp lại, truyền tín hiệu chính xác và độ tin cậy lâu dài.

Tại sao việc kiểm tra chất bán dẫn PCB lại yêu cầu cân nhắc về thiết kế đặc biệt

Bảng thử nghiệm chất bán dẫn không chỉ đơn giản là một nền tảng kết nối mạch. Nó ảnh hưởng trực tiếp đến mức độ chính xác của thiết bị kiểm tra đo lường hiệu suất của thiết bị.

PCB phải xử lý:

• Tín hiệu số tốc độ cao
• Tín hiệu analog nhạy cảm
• Nhiều miền quyền lực
• Kết nối thành phần cao độ
• Chu kỳ thử nghiệm lặp đi lặp lại

Thiết kế xếp chồng PCB phù hợp, kiểm soát trở kháng, chiến lược nối đất và lựa chọn vật liệu là những yếu tố quan trọng trong việc duy trì độ chính xác của thử nghiệm.

Kiểm soát tính toàn vẹn tín hiệu để kiểm tra chất bán dẫn

Chất lượng tín hiệu là một trong những yêu cầu quan trọng nhất trong các ứng dụng thử nghiệm chất bán dẫn.

Tín hiệu kiểm tra tốc độ cao có thể bị ảnh hưởng bởi:

• Phản xạ tín hiệu
• Nhiễu xuyên âm
• Mất truyền
• Nhiễu điện từ

Aisen Electronics hỗ trợ các thiết kế PCB với trở kháng được kiểm soát và cấu trúc định tuyến được tối ưu hóa để giúp duy trì việc truyền tín hiệu ổn định trong quá trình thử nghiệm.

Những cân nhắc thiết kế chính bao gồm:

• Kiểm soát trở kháng vi sai
• Đường dẫn tín hiệu ngắn và được tối ưu hóa
• Tối ưu hóa xếp chồng lớp
• Quản lý tham chiếu mặt đất

Khả năng kết nối mật độ cao cho các bảng thử nghiệm nâng cao

Các gói bán dẫn hiện đại tiếp tục trở nên nhỏ hơn trong khi độ phức tạp của thử nghiệm ngày càng tăng.

PCB thử nghiệm bán dẫn nâng cao thường yêu cầu:

• Định tuyến dấu vết tốt
• Vias vi mô
• Vị trí thành phần dày đặc
• Kết nối nhiều lớp

Aisen Electronics hỗ trợ sản xuất PCB HDI cho các ứng dụng yêu cầu bố cục nhỏ gọn và kết nối điện chính xác.

Các khả năng điển hình bao gồm:

Ứng dụng PCB kiểm tra chất bán dẫn

Kiểm tra chức năng IC

Hệ thống kiểm tra chức năng yêu cầu truyền tín hiệu ổn định giữa thiết bị kiểm tra và thiết bị bán dẫn.

Thiết kế PCB phải hỗ trợ giao tiếp chính xác giữa bộ điều khiển, ổ cắm thử nghiệm và giao diện thiết bị.

Kiểm tra wafer và gói

Thử nghiệm ở cấp độ wafer và cấp độ gói liên quan đến các phép đo điện có độ chính xác cao.

Ảnh hưởng đến hiệu suất PCB:

• Kiểm tra độ lặp lại
• Độ chính xác tín hiệu
• Tính nhất quán của phép đo

Xác nhận chất bán dẫn ô tô

Chip ô tô yêu cầu thử nghiệm rộng rãi trước khi đưa vào hệ thống xe.

PCB thử nghiệm được sử dụng để xác nhận chất bán dẫn ô tô đòi hỏi độ tin cậy cao hơn và hiệu suất điện ổn định.

Các ứng dụng bao gồm:

• Kiểm tra IC quản lý nguồn
• Kiểm tra bộ điều khiển ô tô
• Xác nhận chip cảm biến

Kiểm tra chất bán dẫn điện

Các thiết bị điện tạo ra tải điện và nhiệt cao hơn trong quá trình thử nghiệm.

Thiết kế PCB để thử nghiệm chất bán dẫn điện yêu cầu:

• Cấu trúc đồng nặng
• Quản lý nhiệt
• Khả năng dòng điện cao
• Cách ly điện

Kiểm tra chất bán dẫn PCB so với PCB tiêu chuẩn

Quy trình sản xuất bảng thử nghiệm chất bán dẫn

Các ứng dụng thử nghiệm chất bán dẫn yêu cầu kiểm soát sản xuất chặt chẽ hơn vì sự biến đổi của PCB có thể ảnh hưởng đến kết quả thử nghiệm.

Aisen Electronics quản lý các giai đoạn sản xuất quan trọng bao gồm:

Kiểm soát vật liệu và xếp chồng

Việc lựa chọn vật liệu và cấu hình lớp được đánh giá theo tốc độ tín hiệu, yêu cầu về tần số và điều kiện thử nghiệm.

Hình thành mạch chính xác

Quy trình sản xuất tinh xảo đảm bảo kích thước vết chính xác cho bố cục thử nghiệm chất bán dẫn dày đặc.

Xác minh điện

Mỗi PCB đều trải qua quá trình kiểm tra điện để xác nhận:

• Tính liên tục của mạch
• Hiệu suất cách ly
• Yêu cầu trở kháng

Kiểm tra chất lượng cuối cùng

Trước khi vận chuyển, các tấm ván được kiểm tra độ chính xác về kích thước, chất lượng bề mặt và tính nhất quán trong sản xuất.

Lựa chọn vật liệu cho các ứng dụng thử nghiệm chất bán dẫn

Các môi trường thử nghiệm khác nhau yêu cầu các vật liệu PCB khác nhau.

Lựa chọn vật liệu có thể xem xét:

• Tần số tín hiệu
• Yêu cầu về nhiệt
• Độ ổn định kích thước
• Hiệu suất điện môi

Đối với các ứng dụng thử nghiệm chất bán dẫn tốc độ cao, vật liệu nền phù hợp giúp giảm hiện tượng mất tín hiệu và cải thiện độ tin cậy của phép đo.

Hỗ trợ PCBA cho thiết bị kiểm tra chất bán dẫn

Aisen Electronics cung cấp dịch vụ lắp ráp PCB cho các nhà sản xuất thiết bị kiểm tra chất bán dẫn.

Dịch vụ bao gồm:

• Tìm nguồn cung ứng linh kiện
• lắp ráp SMT
• Vị trí thành phần chính xác
• Kiểm tra điện
• Xác minh chức năng

Điều này cho phép khách hàng có được các bộ hệ thống thử nghiệm hoàn chỉnh từ một đối tác sản xuất duy nhất.

Kiểm soát chất lượng

Thiết bị kiểm tra chất bán dẫn yêu cầu hiệu suất PCB nhất quán trên các lô sản xuất lặp đi lặp lại.

Aisen Electronics áp dụng các biện pháp kiểm soát chất lượng bao gồm:

• Kiểm tra vật liệu đầu vào
• Kiểm tra quang học tự động (AOI)
• Kiểm tra điện
• Giám sát quá trình
• Kiểm tra lần cuối

Mỗi lô sản xuất được theo dõi để duy trì tính nhất quán trong sản xuất.

Hỗ trợ kỹ thuật để phát triển PCB thử nghiệm bán dẫn

Các dự án thử nghiệm chất bán dẫn thường đòi hỏi sự hợp tác chặt chẽ giữa nhà sản xuất PCB và nhà thiết kế thiết bị.

Aisen Electronics cung cấp hỗ trợ kỹ thuật bao gồm:

• Khuyến nghị xếp chồng PCB
• Đánh giá tính toàn vẹn tín hiệu
• Phân tích khả năng sản xuất
• Tối ưu hóa sản xuất

Điều này giúp khách hàng giảm thiểu rủi ro về thiết kế trước khi sản xuất hàng loạt.

Câu hỏi thường gặp

Bảng mạch có vai trò gì trong thiết bị kiểm tra chất bán dẫn?

Bảng mạch cung cấp kết nối điện giữa hệ thống thử nghiệm và thiết bị bán dẫn trong quá trình đo lường và xác nhận. Nó phải truyền tín hiệu kiểm tra một cách chính xác đồng thời duy trì hiệu suất ổn định trong các điều kiện kiểm tra lặp đi lặp lại.

Tại sao các ứng dụng thử nghiệm yêu cầu độ chính xác sản xuất PCB cao hơn?

Kiểm tra chất bán dẫn bao gồm các biến thể tín hiệu rất nhỏ và các phép đo điện tốc độ cao. Các yếu tố sản xuất như độ chính xác của độ rộng đường truyền, tính nhất quán trở kháng, độ dày đồng và căn chỉnh lớp có thể ảnh hưởng trực tiếp đến độ tin cậy của thử nghiệm.

Kiểm soát trở kháng cải thiện hiệu suất thử nghiệm như thế nào?

Trở kháng được kiểm soát giúp duy trì tính toàn vẹn của tín hiệu trong quá trình truyền tốc độ cao. Nó làm giảm sự phản xạ và biến dạng tín hiệu, điều này đặc biệt quan trọng đối với các ứng dụng liên quan đến kiểm tra IC tiên tiến và tín hiệu tần số cao.

Công nghệ HDI có phù hợp với nền tảng thử nghiệm nâng cao không?

Đúng. Cấu trúc HDI cho phép định tuyến nhỏ gọn hơn thông qua các microvias laser và các mạch đường nét. Chúng phù hợp cho các hệ thống thử nghiệm yêu cầu không gian bo mạch hạn chế và kết nối mật độ cao.

Những loại ứng dụng bán dẫn nào có thể sử dụng các giải pháp mạch này?

Các bo mạch này thường được sử dụng trong thiết bị xác minh IC, hệ thống kiểm tra chất bán dẫn, nền tảng kiểm tra chip, kiểm tra thiết bị điện và thiết bị xác nhận linh kiện điện tử.

Bạn có thể hỗ trợ phát triển nguyên mẫu trước khi sản xuất hàng loạt không?

Đúng. Aisen Electronics cung cấp hỗ trợ kỹ thuật từ đánh giá thiết kế ban đầu và sản xuất nguyên mẫu cho đến sản xuất hàng loạt. Điều này giúp khách hàng xác minh hiệu suất điện và tối ưu hóa thiết kế trước khi sản xuất quy mô lớn.

Bạn có cung cấp dịch vụ lắp ráp và thử nghiệm hoàn chỉnh không?

Đúng. Ngoài việc chế tạo PCB, Aisen Electronics còn hỗ trợ các dịch vụ PCBA bao gồm tìm nguồn cung ứng linh kiện, lắp ráp SMT, kiểm tra và thử nghiệm điện theo yêu cầu của dự án.

Bắt đầu dự án PCB thử nghiệm chất bán dẫn của bạn với Aisen Electronics

Công ty TNHH Điện tử Aisen cung cấp giải pháp sản xuất PCB chính xác cho các nhà sản xuất thiết bị kiểm tra chất bán dẫn.

Trọng tâm của chúng tôi không chỉ là sản xuất PCB mà còn giúp khách hàng đạt được hiệu suất điện ổn định, kết quả kiểm tra chính xác và hoạt động lâu dài đáng tin cậy.

Liên hệ với chúng tôi tạiviolet@akesonpcb.comđể thảo luận về các yêu cầu về PCB thử nghiệm chất bán dẫn của bạn.
