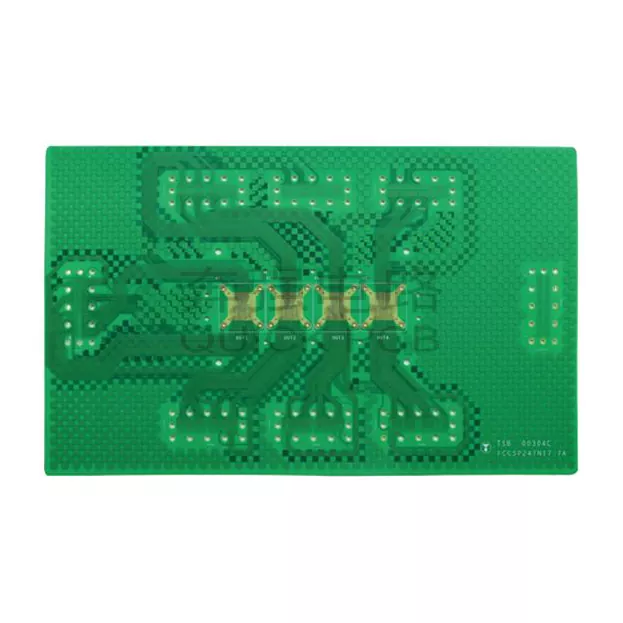

Bao bì bán dẫn PCB

Chào mừng bạn đến với Công ty TNHH Điện tử Aisen Thâm Quyến - đối tác đáng tin cậy của bạn trong việc chế tạo bảng mạch tiến bộ. của chúng tôi văn phòng hiện đại chuyên truyền đạt chất lượng cao Bao bì bán dẫn PCB các thỏa thuận đáp ứng các yêu cầu tiên quyết của các thiết bị tiên tiến. Cho dù bạn yêu cầu tấm một lớp hoặc các kế hoạch 32 lớp phức tạp, chúng tôi kết hợp thiết kế chính xác với các hình thức chế tạo vững chắc để mang lại cho thiết bị điện tử của bạn những thăng tiến trong cuộc sống. Sự thành thạo của chúng tôi bao gồm ô tô, thiết bị dành cho khách hàng, điều khiển cơ khí và nguồn cung cấp điều khiển ứng dụng.

PCB quy trình đóng gói bán dẫn là gì?

Hãy nghĩ về thiết bị điện tử của bạn như một điều đáng ngạc nhiên hiện đại. Mục này đóng vai trò là cơ sở kết nối tất cả các phần cùng nhau. Những tấm mạch chuyên dụng này cung cấp các kết nối cơ bản giữa chip bán dẫn và vỏ ngoài. thế giới.

Trang tính của chúng tôi xử lý mọi thứ từ việc định hướng cờ cần thiết đến việc vận chuyển điều khiển phức tạp. Họ hỗ trợ các gói khác nhau sắp xếp việc đếm BGA, QFN và các tiến bộ của chip lật nâng cao. Tay cầm chế tạo đòi hỏi độ chính xác phi thường để đảm bảo sự liên kết vững chắc giữa các thành phần vô cùng nhỏ.

Khả năng sản xuất của chúng tôi

Sản xuất bảng nhiều lớp

Quá trình chế tạo nhiều lớp của chúng tôi diễn ra sau quá trình chuẩn bị toàn diện gồm 25 bước. Nó bắt đầu với việc tiếp cận việc đánh giá vải và tiến bộ thông qua việc xử lý, che phủ và khoan lớp bên trong.

Các bước chính bao gồm:

· Khoan chính xác với lỗ tối thiểu 0,2 mm

· Mạ PTH nâng cao cho các kết nối đáng tin cậy

· Kiểm tra AOI ở các giai đoạn quan trọng

· Ứng dụng mặt nạ hàn chuyên nghiệp

· Nhiều tùy chọn xử lý bề mặt

Sản xuất ván hai mặt

Đối với các ứng dụng ít khó khăn hơn, tờ hai mặt của chúng tôi mang đến khả năng thực thi tuyệt vời với thời gian xử lý nhanh hơn. các Quá trình chuẩn bị 20 bước được sắp xếp hợp lý duy trì các tiêu chuẩn chất lượng giống nhau trong khi giảm thời gian tạo.

Thông số kỹ thuật

Cấu hình lớp

· Có sẵn từ một đến 32 lớp

· Kích thước tấm tối đa: 650mm × 750mm

· Phạm vi độ dày của bảng: 0,3mm đến 5,0mm

· Độ dày đồng: Lên đến 6 OZ

Tính năng chính xác

· Chiều rộng đường tối thiểu: 0,076mm (3 MIL)

· Kích thước thông qua tối thiểu: 0,1mm (vi vias)

· Dung sai trở kháng: ±8% (khả năng đặc biệt)

· Độ dày lỗ đồng: ≥25μm

Khả năng nâng cao

· Công nghệ HDI: cấu hình 1+N+1 và 2+N+2

· Tỷ lệ khung hình: Lên tới 12:1

· Hỗ trợ BGA: Đường kính xuống tới 0,22mm

· Khoảng cách các thành phần: Chặt đến 0,14mm

Dịch vụ lắp ráp PCBA

Ngoài việc sản xuất PCB, chúng tôi còn cung cấp các giải pháp lắp ráp hoàn chỉnh. Khả năng PCBA của chúng tôi bao gồm:

Độ chính xác của vị trí thành phần

· Kích thước thành phần tối thiểu: chip 01005 (khả năng đặc biệt)

· Chiều cao thành phần tối đa: 13mm

· Độ chính xác của vị trí: ±0,025mm

· Bước BGA: Xuống tới 0,38mm

Kiểm soát chất lượng

· Kiểm soát độ dày lớp dán hàn: ±0,03mm

· Độ chính xác di chuyển thành phần: ≤0,10mm

· Khoảng cách tối thiểu: 0,25mm giữa các thành phần

Ứng dụng công nghiệp

Điện tử ô tô

Cấp độ ô tô của chúng tôiBao bì bán dẫn PCB giải pháp đáp ứng các yêu cầu nghiêm ngặt về độ tin cậy. Chúng tôi sản xuất bảng cho:

· Bộ điều khiển động cơ

· Hệ thống an toàn

· Quản lý năng lượng xe điện

· Hệ thống hỗ trợ người lái tiên tiến

Điện tử tiêu dùng

Từ điện thoại thông minh đến thiết bị nhà thông minh, bo mạch của chúng tôi cho phép:

· Tích hợp thành phần mật độ cao

· Hệ số dạng thu nhỏ

· Tính toàn vẹn của tín hiệu được nâng cao

· Sản xuất tiết kiệm chi phí

Hệ thống điều khiển công nghiệp

Thiết kế chắc chắn cho môi trường khắc nghiệt bao gồm:

· Bảng điều khiển động cơ

· Giao diện cảm biến

· Mô-đun giao tiếp

· Hệ thống phân phối điện

Ứng dụng cung cấp điện

Giải pháp chuyên biệt dành cho:

· Hệ thống lưu trữ năng lượng

· Bộ biến tần năng lượng mặt trời

· Trình điều khiển đèn LED

· Hệ thống quản lý pin

Đảm bảo chất lượng

Chúng tôi duy trì các tiêu chuẩn chất lượng nghiêm ngặt trong suốt quá trình sản xuất:

Mục tiêu chất lượng

· Năng suất sản phẩm: ≥99,8%

· Giao hàng đúng hẹn: ≥99%

· Sự hài lòng của khách hàng: ≥98%

· Tỷ lệ khiếu nại: ≤0,5%

Giao thức thử nghiệm

Mỗi bảng đều trải qua quá trình kiểm tra toàn diện bao gồm:

· Thử nghiệm điện (ET)

· Kiểm tra quang học tự động (AOI)

· Kiểm soát chất lượng cuối cùng (FQC)

· Đảm bảo chất lượng đầu ra (OQC)

Thời gian giao hàng

Chúng tôi hiểu áp lực về thời gian đưa sản phẩm ra thị trường. Lịch trình sản xuất của chúng tôi bao gồm:

Mẫu nhanh

· Một/Hai mặt: 1-3 ngày

· Ván 4 lớp: 3-4 ngày

· Nhiều lớp phức tạp: 5-10 ngày

Khối lượng sản xuất

· Bảng tiêu chuẩn: 7-16 ngày

· Thiết kế phức tạp: hơn 16-20 ngày

· Đơn hàng gấp: Liên hệ để được phục vụ nhanh chóng

Tùy chọn xử lý bề mặt

Chọn từ nhiều tùy chọn hoàn thiện:

· HASL (Có chì và không có chì)

· ENIG (Vàng ngâm niken điện phân)

· OSP (Chất bảo quản hàn hữu cơ)

· Bạc ngâm/thiếc

· Vàng cứng cho đầu nối cạnh

Tại sao chọn mạch Akeson?

Cam kết của chúng tôi về sự xuất sắc vượt ra ngoài lĩnh vực sản xuất. Chúng tôi cung cấp:

· Tư vấn kỹ thuật để tối ưu hóa thiết kế

· Phân tích DFM để ngăn chặn các vấn đề về sản xuất

· Số lượng linh hoạt từ nguyên mẫu đến sản xuất hàng loạt

· Tài liệu toàn diện về truy xuất nguồn gốc

Ngành công nghiệp bán dẫn đòi hỏi sự hoàn hảo. nâng cao của chúng tôiBao bì bán dẫn PCB khả năng sản xuất đảm bảo sản phẩm của bạn đáp ứng các tiêu chuẩn cao nhất. Từ tư vấn thiết kế ban đầu đến giao hàng cuối cùng, chúng tôi là đối tác của bạn trong lĩnh vực đổi mới điện tử.

Sẵn sàng để thảo luận về dự án tiếp theo của bạn? Liên hệ với nhóm kỹ thuật của chúng tôi tạiviolet@akesonpcb.com để khám phá cách chuyên môn của chúng tôi có thể biến thiết kế của bạn thành hiện thực. Hãy cùng nhau xây dựng tương lai của điện tử.
