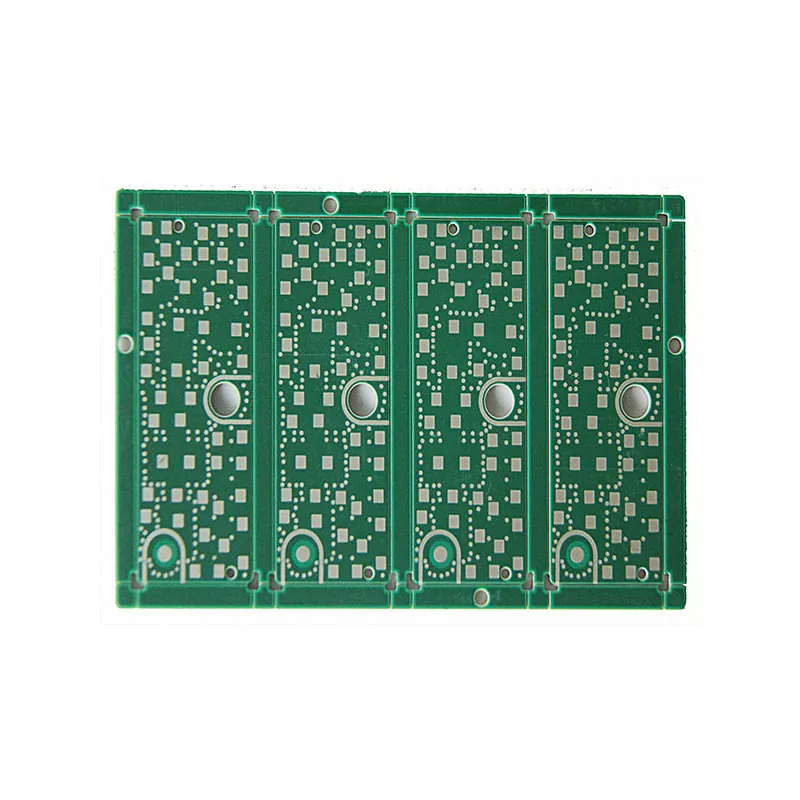

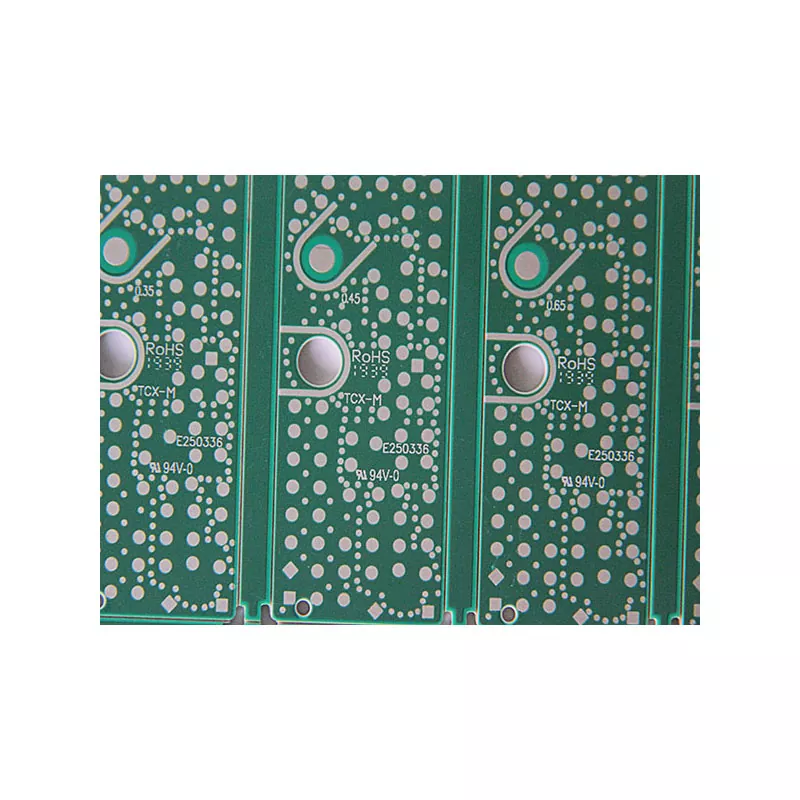

PCB truyền thông máy bay

Hệ thống liên lạc trên máy bay phụ thuộc vào các mạch điện tử ổn định để duy trì việc truyền dữ liệu liên tục giữa các mô-đun liên lạc, ăng-ten, bộ xử lý và hệ thống điều khiển.

Không giống như các thiết bị điện tử thương mại, thiết bị liên lạc trên không phải hoạt động trong điều kiện rung động, biến đổi nhiệt độ, nhiễu điện từ và giới hạn không gian nghiêm ngặt. Lỗi PCB bên trong hệ thống liên lạc của máy bay có thể ảnh hưởng đến các chức năng liên lạc quan trọng và đòi hỏi tính nhất quán trong sản xuất cực kỳ cao.

Aisen Electronics Co., Ltd. sản xuất các giải pháp PCB Truyền thông Máy bay cho thiết bị liên lạc điện tử hàng không, mô-đun RF, hệ thống điện tử trên không và các ứng dụng liên quan đến điều hướng.

Quy trình sản xuất của chúng tôi tập trung vào việc kiểm soát các đặc tính điện, cơ và nhiệt quyết định độ tin cậy của PCB trong quá trình hoạt động lâu dài.

Tại sao PCB truyền thông máy bay yêu cầu sản xuất chuyên dụng

Nó thiết kế phải đối mặt với những thách thức khác với các bảng mạch công nghiệp tiêu chuẩn.

PCB phải đồng thời xử lý việc truyền tín hiệu tần số cao, ứng suất cơ học, thay đổi nhiệt và không gian lắp đặt hạn chế.

Tính toàn vẹn tín hiệu tần số cao

Hệ thống liên lạc trên máy bay thường liên quan đến tín hiệu RF trong đó cấu trúc PCB ảnh hưởng trực tiếp đến hiệu suất truyền dẫn.

Ở tần số cao hơn, các yếu tố như:

• dấu vết hình học
• độ dày điện môi
• phân phối đồng
• thiết kế xếp chồng lớp

có thể ảnh hưởng đến sự ổn định trở kháng và mất tín hiệu.

Aisen Electronics kiểm soát các thông số sản xuất và thiết kế xếp chồng PCB để duy trì hiệu suất điện ổn định cho các ứng dụng truyền thông RF.

Kiểm soát EMI và EMC cho thiết bị điện tử máy bay

Máy bay chứa nhiều hệ thống điện tử hoạt động gần nhau. Nhiễu điện từ không được kiểm soát có thể ảnh hưởng đến chất lượng liên lạc và độ ổn định của hệ thống.

Thiết kế PCB truyền thông máy bay thường yêu cầu:

• Cấu trúc nối đất tối ưu
• đường dẫn trở lại được kiểm soát
• cân nhắc che chắn
• sắp xếp lớp thích hợp

Thông qua kinh nghiệm sản xuất PCB đa lớp, Aisen Electronics giúp khách hàng cải thiện khả năng tương thích điện từ trong quá trình phát triển sản phẩm.

Độ tin cậy trong điều kiện nhiệt độ và độ rung

Các thiết bị điện tử trên không chịu rung động và thay đổi nhiệt độ liên tục trong quá trình hoạt động.

Độ tin cậy của PCB phụ thuộc vào:

• sự ổn định của tấm
• độ bám dính đồng
• độ tin cậy của mối hàn
• kết cấu cơ khí

Aisen Electronics lựa chọn vật liệu và quy trình sản xuất theo môi trường hoạt động của khách hàng thay vì áp dụng các giải pháp giống hệt nhau cho mọi dự án PCB.

Lựa chọn cấu trúc và vật liệu PCB

Lựa chọn vật liệu tần số cao

Vật liệu FR-4 tiêu chuẩn phù hợp với nhiều sản phẩm điện tử, nhưng hệ thống liên lạc máy bay có yêu cầu RF có thể yêu cầu vật liệu có đặc tính điện ổn định hơn.

Các cân nhắc lựa chọn vật liệu bao gồm:

• hằng số điện môi ổn định
• đặc tính tổn thất điện môi
• chống ẩm
• hiệu suất giãn nở nhiệt

Lựa chọn vật liệu chính xác giúp duy trì độ chính xác của tín hiệu và giảm tổn thất truyền tải trong quá trình vận hành.

Công nghệ đa lớp và HDI cho thiết bị điện tử hàng không nhỏ gọn

Hệ thống điện tử máy bay yêu cầu nhiều chức năng hơn trong không gian lắp đặt hạn chế.

Công nghệ PCB đa lớp và HDI cho phép các kỹ sư tích hợp các mạch phức tạp trong khi vẫn duy trì kích thước nhỏ gọn.

Aisen Electronics hỗ trợ:

• Cấu trúc PCB 1-32 lớp
• Thiết kế HDI 1+N+1 và 2+N+2
• Cấu trúc microvia xuống tới 0,1mm
• Sản xuất dây chuyền tinh xảo xuống tới 3 triệu
• Các ứng dụng BGA có âm vực cao

Những khả năng này hỗ trợ các mô-đun liên lạc nhỏ gọn và thiết bị điện tử hàng không với mật độ mạch cao hơn.

Năng lực sản xuất

Aisen Electronics cung cấp các giải pháp sản xuất PCB dựa trên yêu cầu ứng dụng.

Những khả năng này hỗ trợ phát triển nguyên mẫu, xác nhận kỹ thuật và sản xuất số lượng lớn cho thiết bị điện tử liên lạc trên máy bay.

Kiểm soát sản xuất

Độ tin cậy của PCB không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc vào tính nhất quán trong sản xuất.

Trong quá trình sản xuất, Aisen Electronics tập trung kiểm soát các yếu tố chính bao gồm:

Kiểm soát căn chỉnh lớp

PCB máy bay nhiều lớp yêu cầu đăng ký lớp chính xác. Căn chỉnh kém có thể ảnh hưởng đến độ tin cậy kết nối điện và hiệu suất trở kháng.

Quản lý độ dày đồng

Độ dày đồng nhất quán rất quan trọng đối với khả năng mang dòng điện và hiệu suất nhiệt, đặc biệt là trong các mạch truyền thông có yêu cầu công suất cao hơn.

Độ tin cậy của Microvia HDI

Đối với các cấu trúc HDI, quá trình khoan laser, đổ đầy đồng và mạ ổn định là rất cần thiết để ngăn ngừa lỗi kết nối trong quá trình vận hành lâu dài.

Chất lượng hoàn thiện bề mặt

Xử lý bề mặt đáng tin cậy giúp cải thiện khả năng hàn và tính nhất quán của lắp ráp.

Ứng dụng

PCB truyền thông máy bay điện tử Aisen phù hợp cho:

Hệ thống thông tin liên lạc hàng không

Được sử dụng trong các mô-đun liên lạc trên không yêu cầu truyền tín hiệu ổn định và thiết kế mạch nhỏ gọn.

Thiết bị dẫn đường máy bay

Hỗ trợ các hệ thống điện tử trong đó độ tin cậy liên lạc và độ chính xác của tín hiệu là rất cần thiết.

Thiết bị liên lạc RF

Thích hợp cho các mạch truyền thông tần số cao yêu cầu trở kháng được kiểm soát và quản lý EMI.

Mô-đun điện tử hàng không vũ trụ

Được sử dụng trong các thiết bị điện tử chuyên dụng đòi hỏi tuổi thọ hoạt động lâu dài và tính nhất quán trong sản xuất.

Hỗ trợ kỹ thuật từ thiết kế PCB đến sản xuất

Các dự án PCB máy bay thường đòi hỏi sự hợp tác chặt chẽ giữa các nhà thiết kế và nhà sản xuất.

Aisen Electronics cung cấp hỗ trợ kỹ thuật bao gồm:

• Đánh giá thiết kế PCB
• Tối ưu hóa xếp chồng
• Khuyến nghị vật liệu
• Phân tích khả thi sản xuất
• Đề xuất quy trình sản xuất

Trao đổi thông tin kỹ thuật sớm giúp xác định các rủi ro sản xuất tiềm ẩn trước khi sản xuất hàng loạt.

Làm thế nào để chọn một nhà sản xuất PCB truyền thông máy bay?

Việc lựa chọn nhà cung cấp PCB Truyền thông Máy bay đòi hỏi nhiều hơn là chỉ so sánh giá sản xuất.

Các kỹ sư thường đánh giá:

Nhà cung cấp có hiểu các yêu cầu về PCB tần số cao không?

Hiệu suất truyền thông RF phụ thuộc nhiều vào cấu trúc PCB và độ chính xác trong sản xuất.

Nhà sản xuất có thể duy trì tính nhất quán giữa các lô sản xuất không?

Thiết bị điện tử hàng không vũ trụ đòi hỏi chất lượng ổn định vì việc thay thế và bảo trì rất khó khăn.

Nhà cung cấp có cung cấp hỗ trợ kỹ thuật không?

Các nhà sản xuất PCB chuyên nghiệp nên tham gia vào quá trình tối ưu hóa thiết kế thay vì chỉ tạo ra các tệp do khách hàng cung cấp.

Aisen Electronics Co., Ltd. hỗ trợ khách hàng từ phát triển nguyên mẫu đến sản xuất sản phẩm bằng các giải pháp PCB được thiết kế xoay quanh các yêu cầu về hiệu suất truyền thông và độ tin cậy.

Câu hỏi thường gặp

PCB truyền thông máy bay được sử dụng để làm gì?

Các bảng mạch này được thiết kế cho các hệ thống liên lạc trên không, bao gồm các mô-đun RF, thiết bị điện tử hàng không, thiết bị định vị và các thiết bị liên lạc trên máy bay. Chúng cung cấp các kết nối điện đáng tin cậy giữa các linh kiện điện tử đồng thời hỗ trợ truyền tín hiệu ổn định trong môi trường đòi hỏi khắt khe.

Nó khác với PCB tiêu chuẩn như thế nào?

So với các bảng mạch thông thường, các ứng dụng liên lạc trên máy bay yêu cầu kiểm soát chặt chẽ hơn về tính toàn vẹn tín hiệu, kết hợp trở kháng, hiệu suất EMI, độ ổn định cơ học và độ tin cậy của môi trường. Thiết kế PCB phải xem xét độ rung, sự thay đổi nhiệt độ và các yêu cầu hoạt động lâu dài.

Nó có thể được sử dụng cho các hệ thống thông tin liên lạc tần số cao và RF không?

Đúng. Aisen Electronics có thể sản xuất các bo mạch có trở kháng được kiểm soát, xếp chồng lớp được tối ưu hóa và vật liệu tần số cao phù hợp để hỗ trợ các mạch RF và truyền tín hiệu tốc độ cao.

Làm thế nào để các kỹ sư lựa chọn vật liệu cho các ứng dụng liên lạc trên không?

Lựa chọn vật liệu phụ thuộc vào tần số hoạt động, yêu cầu về nhiệt, hiệu suất điện môi, độ bền cơ học và tiêu chuẩn độ tin cậy. Các loại vật liệu có tần số cao và tổn thất thấp có thể được chọn cho các ứng dụng yêu cầu hiệu suất tín hiệu ổn định.

Bạn có hỗ trợ nguyên mẫu và sản xuất hàng loạt không?

Đúng. Aisen Electronics cung cấp các dịch vụ sản xuất PCB hoàn chỉnh, bao gồm phát triển nguyên mẫu, sản xuất hàng loạt nhỏ và sản xuất số lượng lớn. Đội ngũ kỹ thuật của chúng tôi cũng hỗ trợ đánh giá DFM và tối ưu hóa sản xuất trước khi sản xuất.

Liên hệ với Aisen Electronics cho các dự án PCB truyền thông máy bay

Nếu bạn đang phát triển thiết bị liên lạc máy bay, hệ thống điện tử hàng không, mô-đun RF hoặc các sản phẩm điện tử hàng không vũ trụ, Aisen Electronics Co., Ltd. sẽ cung cấp hỗ trợ sản xuất PCB từ đánh giá thiết kế ban đầu đến sản xuất cuối cùng.

Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ tối ưu hóa cấu trúc PCB, lựa chọn vật liệu, tính khả thi trong sản xuất và lập kế hoạch sản xuất.
