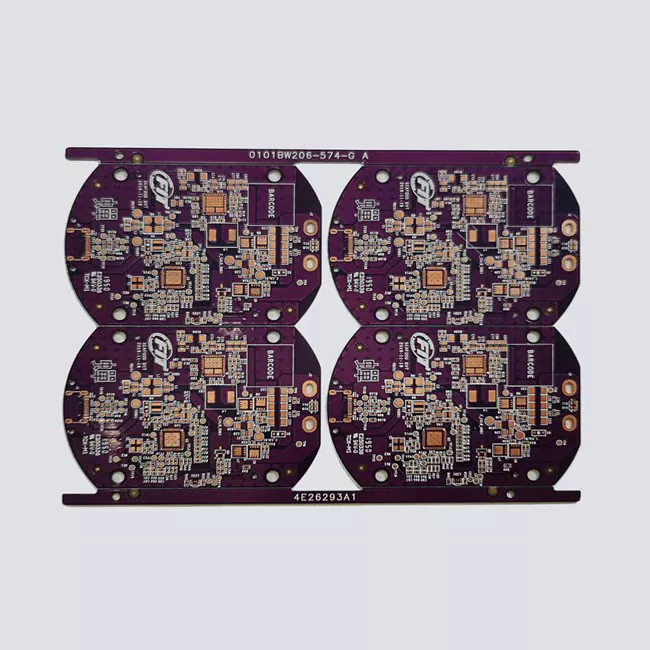

Định vị vệ tinh GPS PCB

Hệ thống định vị vệ tinh phụ thuộc vào khả năng thu tín hiệu ổn định và xử lý dữ liệu chính xác. PCB GPS không chỉ là nền tảng kết nối cho các linh kiện điện tử mà còn là bộ phận quan trọng ảnh hưởng đến hiệu suất ăng-ten, chất lượng truyền RF và độ chính xác định vị. Tại Aisen Electronics Co., Ltd., chúng tôi sản xuất PCB định vị vệ tinh GPS, nơi độ ổn định tín hiệu, thiết kế nhỏ gọn và độ tin cậy lâu dài là điều cần thiết. Phương pháp sản xuất của chúng tôi tập trung vào việc kiểm soát hiệu suất điện từ thiết kế xếp chồng PCB đến kiểm tra cuối cùng.

Các công nghệ PCB chính cho các ứng dụng định vị vệ tinh

Kiểm soát tính toàn vẹn và trở kháng tín hiệu RF

Hệ thống GPS và GNSS nhận tín hiệu vệ tinh cực kỳ yếu, điều đó có nghĩa là ngay cả những tổn thất truyền tải nhỏ cũng có thể ảnh hưởng đến hiệu suất định vị.

Việc sản xuất PCB GPS của chúng tôi hỗ trợ các thiết kế trở kháng được kiểm soát, bao gồm các yêu cầu truyền RF 50Ω thường được sử dụng trong các mạch ăng-ten và máy thu. Lập kế hoạch xếp chồng phù hợp, lựa chọn vật liệu điện môi và kiểm soát độ dày đồng giúp giảm phản xạ tín hiệu và duy trì hiệu suất RF ổn định.

Đối với các ứng dụng GPS tần số cao, chúng tôi làm việc với khách hàng để tối ưu hóa:

• Định tuyến theo dõi RF
• Thiết kế mặt phẳng mặt đất
• Trả về đường dẫn hiện tại
• Khu vực phù hợp với ăng-ten

Những yếu tố này đặc biệt quan trọng đối với các thiết bị định vị nhỏ gọn có không gian PCB hạn chế.

HDI và thiết kế mạch GPS thu nhỏ

Các mô-đun GPS hiện đại ngày càng trở nên nhỏ hơn trong khi tích hợp nhiều chức năng hơn, bao gồm định vị đa băng tần, liên lạc không dây và giao diện cảm biến.

Khả năng HDI PCB của chúng tôi cho phép các nhà thiết kế đạt được mật độ thành phần cao hơn thông qua công nghệ microvia và cấu trúc lớp được tối ưu hóa. Điều này giúp hỗ trợ các thiết bị GNSS nhỏ gọn mà không làm giảm hiệu suất điện.

Các khả năng điển hình bao gồm:

• Cấu trúc HDI 1+N+1 và 2+N+2
• Micro vias xuống tới 0,1mm
• Sản xuất đường nét và không gian
• Tối ưu hóa định tuyến nhiều lớp

Những công nghệ này phù hợp với thiết bị định vị di động, thiết bị đầu cuối theo dõi và mô-đun định vị nhúng.

Thông số kỹ thuật sản xuất PCB GPS

Aisen Electronics cung cấp các tùy chọn sản xuất linh hoạt theo các yêu cầu hệ thống định vị khác nhau.

Những cân nhắc về thiết kế PCB GPS dành riêng cho ứng dụng

PCB điều hướng ô tô

Hệ thống GPS ô tô hoạt động trong môi trường bị ảnh hưởng bởi độ rung, thay đổi nhiệt độ và nhiễu điện từ.

Đối với các ứng dụng điều hướng phương tiện, thiết kế PCB của chúng tôi tập trung vào:

• Truyền tín hiệu ổn định khi xe di chuyển
• Độ tin cậy nhiệt cho hoạt động liên tục
• Bảo vệ chống lại độ ẩm môi trường
• Khả năng tương thích với các hệ thống điện tử ô tô

Những cân nhắc này giúp mô-đun GPS duy trì hiệu suất định vị nhất quán trong quá trình vận hành xe lâu dài.

Thiết bị định vị hàng hải và ngoài trời

Các thiết bị GPS hàng hải yêu cầu khả năng chống chịu môi trường mạnh hơn do độ ẩm, sự thay đổi nhiệt độ và tiếp xúc liên tục với các điều kiện ngoài trời.

Thiết kế PCB cho các ứng dụng này thường yêu cầu:

• Tăng cường bảo vệ độ ẩm
• Bề mặt hoàn thiện đáng tin cậy
• Hiệu suất mối hàn mạnh mẽ
• Đặc tính điện ổn định

Thiết bị theo dõi công nghiệp và định vị IoT

Thiết bị theo dõi công nghiệp thường yêu cầu thiết kế PCB nhỏ gọn với chu kỳ hoạt động dài.

Giải pháp GPS PCB của chúng tôi hỗ trợ các ứng dụng như:

• Thiết bị đầu cuối theo dõi đội tàu
• Hệ thống giám sát tài sản
• Thiết bị định vị từ xa
• Thiết bị hậu cần thông minh

Quy trình sản xuất tập trung vào độ tin cậy về điện

Kiểm soát chất lượng PCB từ lựa chọn vật liệu đến thử nghiệm cuối cùng

Hiệu suất PCB của GPS phụ thuộc rất nhiều vào tính nhất quán trong sản xuất. Một sự thay đổi nhỏ về độ dày điện môi, sự phân bổ đồng hoặc độ chính xác của quá trình khoan có thể ảnh hưởng đến đặc tính RF.

Quy trình sản xuất của chúng tôi bao gồm:

Kiểm tra vật liệu đến
Nguyên liệu thô được kiểm tra trước khi sản xuất để xác minh các thông số kỹ thuật bao gồm chất lượng tấm, độ dày đồng và sự tuân thủ của nhà cung cấp.

Kiểm soát quy trình sản xuất
Trong quá trình chế tạo PCB, các thông số quan trọng như độ chính xác khi khoan, căn chỉnh lớp, độ dày đồng và yêu cầu trở kháng đều được theo dõi.

Kiểm tra điện và chức năng
Các tấm ván hoàn thiện trải qua các quy trình kiểm tra bao gồm kiểm tra AOI, kiểm tra điện và xác minh hình thức trước khi vận chuyển.

Quá trình này giúp đảm bảo mỗi PCB GPS đáp ứng các yêu cầu thiết kế của khách hàng trước khi bước vào khâu lắp ráp cuối cùng.

Nguyên mẫu hỗ trợ sản xuất hàng loạt

Các dự án GPS khác nhau yêu cầu các phương pháp sản xuất khác nhau. Các nhóm kỹ thuật thường cần xác nhận nguyên mẫu nhanh chóng trước khi chuyển sang sản xuất quy mô lớn.

Aisen Electronics hỗ trợ:

Sản xuất PCB nguyên mẫu để xác minh thiết kế sớm

Sản xuất hàng loạt nhỏ để thử nghiệm thị trường

Sản xuất khối lượng thiết bị định vị thương mại

Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ đánh giá khả năng sản xuất PCB, đề xuất sắp xếp và tối ưu hóa thiết kế trước khi bắt đầu sản xuất.

Hỗ trợ kỹ thuật để phát triển PCB GPS

Các dự án PCB GPS thành công đòi hỏi nhiều hơn khả năng sản xuất. Trong quá trình phát triển, các kỹ sư của chúng tôi hỗ trợ khách hàng:

• Đánh giá bố trí PCB
• Khuyến nghị xếp chồng lên nhau
• Cân nhắc thiết kế RF
• Phân tích khả thi sản xuất
• Đề xuất tối ưu hóa sản xuất

Điều này giúp giảm rủi ro thiết kế lại và cải thiện quá trình chuyển đổi từ nguyên mẫu sang sản xuất.

Tại sao chọn Aisen Electronics để sản xuất PCB GPS?

Việc lựa chọn nhà cung cấp PCB GPS đòi hỏi phải đánh giá không chỉ năng lực sản xuất mà còn cả sự hiểu biết kỹ thuật về các yêu cầu liên lạc vệ tinh.

Công ty TNHH Điện tử Aisen kết hợp kinh nghiệm chế tạo PCB với hỗ trợ kỹ thuật để giúp khách hàng phát triển các sản phẩm định vị đáng tin cậy.

Lợi thế của chúng tôi bao gồm:

• Có kinh nghiệm sản xuất PCB nhiều lớp và HDI
• Khả năng thiết kế PCB theo định hướng RF
• Hỗ trợ linh hoạt từ nguyên mẫu đến sản xuất số lượng lớn
• Tập trung vào tính toàn vẹn của tín hiệu và tính nhất quán trong sản xuất

Chúng tôi làm việc với khách hàng để xây dựng các bảng mạch GPS đáp ứng các yêu cầu ứng dụng thực tế trong hệ thống định vị ô tô, hàng hải, công nghiệp và người tiêu dùng.

Câu hỏi thường gặp

Loại PCB nào thường được sử dụng cho mô-đun GPS?

Mô-đun GPS thường yêu cầu PCB nhiều lớp với trở kháng được kiểm soát và định tuyến RF được tối ưu hóa. Cấu trúc PCB phụ thuộc vào thiết kế ăng-ten, yêu cầu về tần số và kích thước thiết bị.

Tại sao GPS PCB yêu cầu kiểm soát trở kháng?

Tín hiệu GPS hoạt động ở tần số cao và nhạy cảm với việc mất tín hiệu. Trở kháng được kiểm soát giúp duy trì đường truyền RF ổn định giữa mạch ăng-ten và máy thu.

GPS PCB có thể hỗ trợ các hệ thống GNSS đa băng tần không?

Đúng. Định vị vệ tinh GPS PCB có thể được thiết kế cho các ứng dụng GNSS đa băng tần, bao gồm các hệ thống sử dụng tín hiệu GPS, Galileo, GLONASS và BeiDou.

Những vật liệu nào phù hợp cho bảng mạch GPS?

Lựa chọn vật liệu phụ thuộc vào yêu cầu tần số. FR4 tiêu chuẩn có thể hỗ trợ nhiều ứng dụng, trong khi các tấm tần số cao được ưa chuộng hơn để có hiệu suất RF nâng cao.

Bạn có cung cấp sản xuất nguyên mẫu GPS PCB không?

Đúng. Aisen Electronics hỗ trợ phát triển nguyên mẫu, sản xuất hàng loạt nhỏ và sản xuất số lượng lớn.

Làm thế nào để bạn kiểm tra chất lượng GPS PCB?

Kiểm tra có thể bao gồm kiểm tra AOI, kiểm tra điện, xác minh trở kháng và kiểm tra chất lượng sản xuất theo yêu cầu của dự án.

Bắt đầu dự án PCB GPS của bạn với Aisen Electronics

Nếu bạn đang phát triển thiết bị định vị, mô-đun GNSS hoặc hệ thống định vị, Aisen Electronics Co., Ltd. có thể cung cấp hỗ trợ sản xuất PCB từ xác nhận nguyên mẫu đến sản xuất hàng loạt.

Liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về các yêu cầu PCB GPS của bạn, bao gồm cấu trúc lớp, hiệu suất RF, lựa chọn vật liệu và lập kế hoạch sản xuất.
