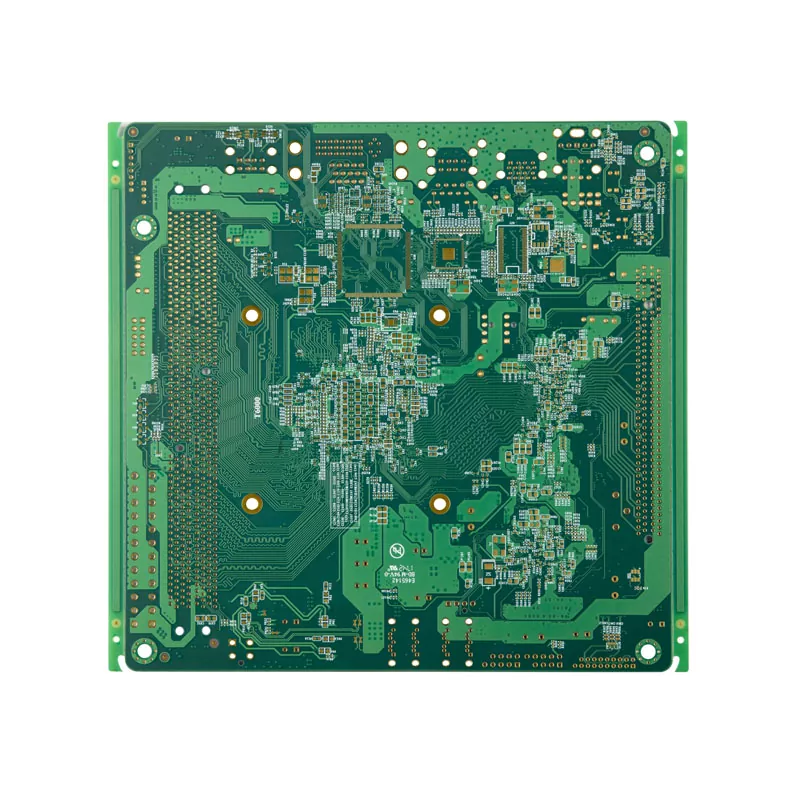

Hệ thống điều khiển máy bay PCB

Hệ thống điều khiển máy bay dựa trên bảng điện tử để xử lý tín hiệu từ cảm biến, liên lạc với các bộ phận điều khiển và quản lý các chức năng của máy bay với độ chính xác cao. Không giống như PCB công nghiệp tiêu chuẩn, bảng điều khiển hàng không phải duy trì hiệu suất điện ổn định dưới sự rung động liên tục, sự thay đổi nhiệt độ, nhiễu điện từ và chu kỳ hoạt động kéo dài.

Công ty TNHH Điện tử Aisen phát triển hệ thống điều khiển máy bay PCB với quy trình sản xuất được kiểm soát tập trung vào tính toàn vẹn tín hiệu, độ ổn định cơ học và độ tin cậy lâu dài cho các ứng dụng điện tử hàng không.

PCB của hệ thống điều khiển máy bay hỗ trợ hoạt động bay như thế nào

PCB bên trong hệ thống điều khiển máy bay hoạt động như nền tảng kết nối điện giữa bộ xử lý, cảm biến, mô-đun truyền thông và bộ truyền động.

Trong quá trình hoạt động:

Các mô-đun cảm biến thu thập dữ liệu chuyến bay như vị trí, tốc độ và điều kiện môi trường.

Bộ điều khiển xử lý các tín hiệu này thông qua các mạch tốc độ cao và bộ xử lý nhúng.

PCB cung cấp khả năng phân phối điện và định tuyến tín hiệu đáng tin cậy giữa các linh kiện điện tử khác nhau.

Các tín hiệu điều khiển cuối cùng được truyền đến hệ thống máy bay chịu trách nhiệm điều chỉnh chuyển động, giám sát và thực hiện các chức năng an toàn.

Bởi vì các hệ thống này ảnh hưởng trực tiếp đến hiệu suất của máy bay nên độ chính xác của việc sản xuất PCB trở nên rất quan trọng. Những khiếm khuyết nhỏ trong liên kết lớp, biến đổi trở kháng hoặc độ tin cậy của mối hàn có thể ảnh hưởng đến độ ổn định của hệ thống.

Khả năng sản xuất PCB cho các ứng dụng điều khiển hàng không

Aisen Electronics Co., Ltd. hỗ trợ các thiết kế PCB điều khiển máy bay phức tạp từ phát triển nguyên mẫu đến sản xuất hàng loạt.

Khả năng sản xuất của chúng tôi bao gồm cấu trúc PCB đa lớp lên đến 32 lớp, công nghệ HDI, hỗ trợ thành phần bước cao và định tuyến trở kháng được kiểm soát cho các mạch điện tử hàng không tốc độ cao.

Năng lực kỹ thuật điển hình bao gồm:

• Độ rộng và khoảng cách dòng tối thiểu: 0,076mm / 3mil
• Độ dày đồng: lên tới 6 OZ cho yêu cầu dòng điện cao
• Phạm vi độ dày của bảng: 0,3mm–5,0mm
• Dung sai kiểm soát trở kháng: ± 10%
• Tỷ lệ khung hình tối đa: 12:1
• Cấu trúc HDI: 1+N+1 và 2+N+2

Những khả năng này cho phép các nhà thiết kế phát triển các mô-đun điện tử máy bay nhỏ gọn trong khi vẫn duy trì hiệu suất điện.

Công nghệ PCB đa lớp giúp ổn định tín hiệu điện tử hàng không

Hệ thống điện tử máy bay thường yêu cầu nhiều mạch chức năng trong không gian lắp đặt hạn chế.

Cấu trúc PCB đa lớp giúp tách các lớp nguồn, tín hiệu và nối đất để giảm nhiễu và cải thiện việc truyền tín hiệu.

Trong quá trình sản xuất, Công ty TNHH Điện Tử Aisen kiểm soát:

• Độ chính xác căn chỉnh lớp bên trong
• Chất lượng liên kết cán
• Thông qua độ tin cậy
• Độ dày đồng nhất quán

Quá trình khoan duy trì độ chính xác thông qua hình thành, giảm thiểu các rủi ro như hở mạch và lỗi kết nối trong quá trình vận hành lâu dài.

Giải pháp PCB HDI cho thiết bị điện tử máy bay nhỏ gọn

Các hệ thống máy bay hiện đại tiếp tục giảm kích thước mô-đun điện tử đồng thời tăng khả năng xử lý.

Công nghệ PCB HDI cho phép mật độ dây cao hơn thông qua microvias và kết nối lớp được tối ưu hóa.

Đối với các ứng dụng điều khiển máy bay, HDI giúp các kỹ sư đạt được:

• Dấu chân PCB nhỏ hơn
• Đường dẫn tín hiệu ngắn hơn
• Cải thiện tính linh hoạt định tuyến
• Hỗ trợ bộ xử lý tiên tiến và các thành phần BGA

Aisen Electronics Co., Ltd. hỗ trợ các cấu trúc HDI phù hợp với các mô-đun điều khiển hệ thống điện tử hàng không nhỏ gọn trong đó không gian và hiệu suất điện đều quan trọng như nhau.

Bề mặt hoàn thiện được lựa chọn để đảm bảo độ tin cậy của PCB hàng không

Các ứng dụng điện tử máy bay khác nhau đòi hỏi các phương pháp bảo vệ bề mặt khác nhau.

Công ty TNHH Điện Tử Aisen cung cấp các phương án hoàn thiện bề mặt bao gồm:

ENIG:
Cung cấp khả năng chống ăn mòn và khả năng hàn đáng tin cậy cho các bộ phận chính xác.

OSP:
Thích hợp cho các ứng dụng nhạy cảm về chi phí cần có sự bảo vệ mối hàn tốt.

Ngâm bạc/thiếc:
Được sử dụng cho các yêu cầu lắp ráp cụ thể.

Vàng cứng:
Áp dụng trên các khu vực đầu nối yêu cầu độ bền tiếp xúc lặp đi lặp lại.

Lựa chọn xử lý bề mặt được đánh giá theo phương pháp lắp ráp, điều kiện môi trường và yêu cầu về vòng đời sản phẩm.

Quy trình sản xuất và kiểm soát chất lượng PCB máy bay

Điện tử hàng không yêu cầu truy xuất nguồn gốc sản xuất hoàn chỉnh.

Aisen Electronics Co., Ltd. tuân theo các quy trình sản xuất được kiểm soát bao gồm kiểm tra vật liệu, chế tạo PCB, kiểm tra điện và kiểm tra lần cuối.

Quá trình sản xuất bao gồm:

Xác minh vật liệu

Hình ảnh và kiểm tra lớp bên trong

cán màng

Khoan chính xác

Mạ đồng

Hình ảnh lớp ngoài

Kiểm tra AOI

Hoàn thiện bề mặt

Kiểm tra điện

Kiểm tra chất lượng cuối cùng

Mỗi giai đoạn sản xuất đều được giám sát để giảm sự biến động trong sản xuất và đảm bảo hiệu suất PCB nhất quán.

Hỗ trợ lắp ráp PCBA cho các mô-đun điện tử máy bay

Ngoài việc chế tạo PCB, Aisen Electronics Co., Ltd. còn cung cấp dịch vụ lắp ráp PCB cho các ứng dụng điện tử liên quan đến hàng không.

Khả năng lắp ráp của chúng tôi hỗ trợ:

Vị trí thành phần cao độ

01005 linh kiện

lắp ráp BGA

Kiểm soát dán hàn chính xác

Hỗ trợ kiểm tra chức năng

Sản xuất PCB và PCBA tích hợp giúp khách hàng đơn giản hóa việc quản lý nhà cung cấp và nâng cao hiệu quả dự án.

Kiểm tra độ tin cậy cho các ứng dụng PCB điều khiển máy bay

Thiết bị điện tử điều khiển máy bay đòi hỏi nhiều hơn việc kiểm tra trực quan.

Đánh giá độ tin cậy tập trung vào hiệu suất điện và tính nhất quán trong sản xuất.

Khả năng kiểm tra bao gồm:

Kiểm tra tính liên tục về điện

Thử nghiệm tàu ​​thăm dò bay

Kiểm tra AOI

Xác minh trở kháng

Kiểm tra chất lượng hàn

Quản lý truy xuất nguồn gốc sản xuất

Các quy trình này giúp xác định các vấn đề tiềm ẩn trước khi giao PCB và hỗ trợ tích hợp ổn định vào hệ thống của khách hàng.

Tại sao chọn Aisen Electronics Co., Ltd. cho PCB điều khiển máy bay

Các dự án PCB máy bay yêu cầu nhà cung cấp hiểu rõ cả chi tiết sản xuất và yêu cầu ứng dụng.

Công ty TNHH Điện tử Aisen kết hợp kinh nghiệm sản xuất PCB đa lớp, khả năng sản xuất HDI và kiểm soát quy trình nghiêm ngặt để hỗ trợ khách hàng phát triển các hệ thống điện tử hàng không đáng tin cậy.

Từ xác nhận nguyên mẫu đến cung cấp sản xuất, nhóm kỹ thuật của chúng tôi làm việc với khách hàng về tối ưu hóa cấu trúc PCB, lựa chọn vật liệu và tính khả thi trong sản xuất.

Câu hỏi thường gặp về hệ thống điều khiển máy bay PCB

Sự khác biệt giữa PCB điều khiển máy bay và PCB công nghiệp tiêu chuẩn là gì?

PCB điều khiển máy bay yêu cầu độ tin cậy cao hơn vì chúng hoạt động dưới sự rung động, thay đổi nhiệt độ và các yêu cầu an toàn nghiêm ngặt. Chúng thường liên quan đến các vật liệu tiên tiến, cấu trúc nhiều lớp và kiểm soát quy trình mạnh mẽ hơn.

Tại sao PCB đa lớp được sử dụng trong hệ thống điều khiển máy bay?

Cấu trúc nhiều lớp cho phép các kỹ sư tách riêng các lớp nguồn, tín hiệu và nối đất, cải thiện khả năng tương thích điện từ và giảm nhiễu.

Aisen Electronics có thể sản xuất PCB hàng không HDI không?

Đúng. Chúng tôi hỗ trợ các cấu trúc HDI PCB bao gồm cấu hình 1+N+1 và 2+N+2 cho các mô-đun điện tử nhỏ gọn.

Thử nghiệm nào được thực hiện trước khi giao hàng?

Mỗi PCB có thể trải qua thử nghiệm điện, kiểm tra AOI, xác minh trở kháng và kiểm tra truy xuất nguồn gốc sản xuất theo yêu cầu của dự án.

Bạn có thể hỗ trợ sản xuất nguyên mẫu và sản xuất PCB máy bay khối lượng thấp không?

Đúng. Chúng tôi cung cấp hỗ trợ sản xuất nguyên mẫu, lô nhỏ và sản xuất số lượng lớn cho các giai đoạn phát triển khác nhau.

Liên hệ Công ty TNHH Điện Tử Aisen

Đối với các dự án PCB hệ thống điều khiển máy bay yêu cầu sản xuất chính xác, thiết kế trở kháng được kiểm soát và hỗ trợ sản xuất đáng tin cậy, hãy liên hệ với Aisen Electronics Co., Ltd. để thảo luận về các yêu cầu PCB của bạn.

E-mail:violet@akesonpcb.com
