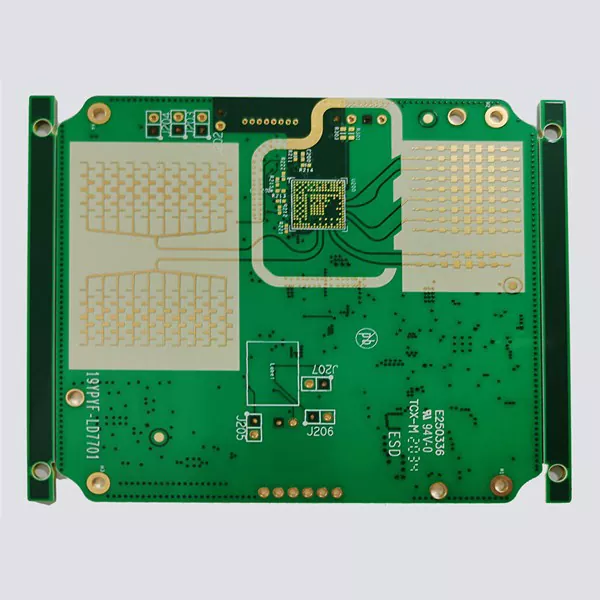

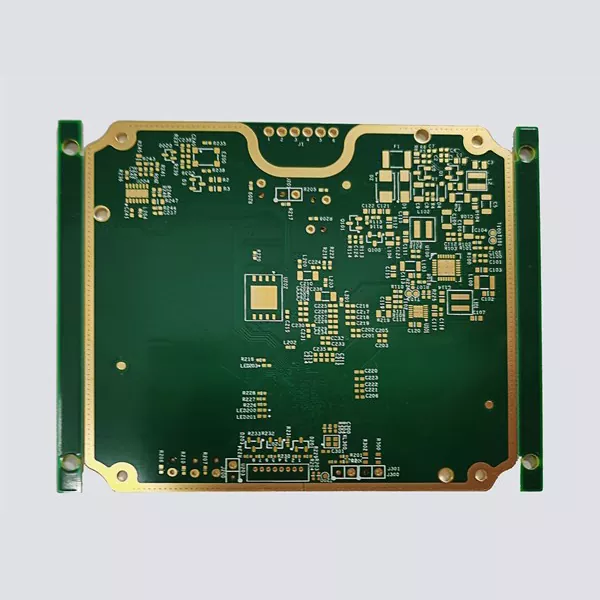

PCB truyền thông vệ tinh

PCB truyền thông vệ tinh không chỉ đơn giản là một bảng mạch cao cấp. Nó hoạt động như nền tảng kết nối điện giữa các mô-đun RF, hệ thống điện, bộ xử lý tín hiệu và ăng-ten truyền thông. Trong các ứng dụng vệ tinh, PCB phải duy trì khả năng truyền tín hiệu ổn định trong khi đối mặt với các điều kiện chân không, biến động nhiệt độ, độ rung trong quá trình phóng và cơ hội bảo trì cực kỳ hạn chế sau khi triển khai.

Aisen Electronics Co., Ltd. sản xuất PCB đa lớp và HDI cho các hệ thống truyền thông vệ tinh trong đó tính toàn vẹn tín hiệu và độ tin cậy lâu dài là rất quan trọng. Quy trình sản xuất của chúng tôi tập trung vào việc kiểm soát trở kháng, tính nhất quán điện môi, phân bố đồng và độ ổn định cấu trúc để đáp ứng các yêu cầu của thiết bị điện tử hàng không vũ trụ.

So với bảng truyền thông công nghiệp thông thường, PCB vệ tinh yêu cầu kiểm soát chặt chẽ hơn các đặc tính vật liệu và dung sai sản xuất vì ngay cả những tổn thất tín hiệu nhỏ hoặc các biến đổi về điện cũng có thể ảnh hưởng đến khoảng cách liên lạc, độ chính xác của dữ liệu và độ ổn định của hệ thống.

Cách hoạt động của PCB truyền thông vệ tinh trong hệ thống không gian

PCB truyền thông vệ tinh đóng vai trò là giao diện điều khiển và truyền tín hiệu bên trong thiết bị liên lạc.

Trong quá trình hoạt động, tín hiệu RF thu được từ ăng-ten sẽ được truyền qua đường truyền trên PCB đến các bộ khuếch đại và mạch xử lý tín hiệu có độ nhiễu thấp. Sau khi xử lý, bo mạch định tuyến các tín hiệu được chuyển đổi để truyền các mô-đun, bộ khuếch đại công suất và hệ thống điều khiển ăng-ten.

Cấu trúc PCB ảnh hưởng trực tiếp đến quá trình này.

Ví dụ, khi tín hiệu tần số cao truyền qua vết đồng, những thay đổi về độ rộng vết, độ dày điện môi hoặc đặc tính vật liệu có thể gây ra sự thay đổi trở kháng. Điều này có thể dẫn đến phản xạ tín hiệu, suy giảm hoặc nhiễu điện từ.

Do đó, việc sản xuất PCB truyền thông vệ tinh đòi hỏi phải kiểm soát chính xác:

• hằng số điện môi ổn định
• định tuyến trở kháng được kiểm soát
• độ dày đồng đều
• độ chính xác căn chỉnh lớp
• thông qua độ tin cậy của cấu trúc

Aisen Electronics tối ưu hóa thiết kế xếp chồng PCB theo tần số hoạt động, loại tín hiệu và yêu cầu ứng dụng thay vì sử dụng cấu hình PCB giao tiếp tiêu chuẩn.

PCB vệ tinh và PCB truyền thông tiêu chuẩn: Sự khác biệt chính

Nhiều thiết bị liên lạc sử dụng PCB đa lớp, nhưng các ứng dụng vệ tinh có yêu cầu khắt khe hơn nhiều.

PCB vệ tinh không thể chỉ dựa vào kết nối điện. Cấu trúc hội đồng quản trị phải duy trì hoạt động ổn định trong suốt vòng đời nhiệm vụ.

Đây là lý do tại sao việc lựa chọn vật liệu, thiết kế xếp chồng và kiểm soát quy trình sản xuất trở thành những phần quan trọng trong quá trình phát triển PCB.

Thiết kế PCB tần số cao cho truyền thông vệ tinh

Các hệ thống liên lạc vệ tinh thường hoạt động ở dải tần GHz nơi các cấu trúc PCB truyền thống có thể gây ra hiện tượng mất tín hiệu không cần thiết.

Đối với các mạch tần số cao, Aisen Electronics tập trung vào:

• đường truyền có trở kháng điều khiển
• vật liệu điện môi tổn thất thấp
• độ dày đồng được tối ưu hóa
• đăng ký lớp chính xác

Ví dụ, đường truyền RF yêu cầu mối quan hệ cụ thể giữa chiều rộng dây dẫn, độ dày điện môi và đặc tính vật liệu. Nếu trở kháng thay đổi trong quá trình sản xuất, tín hiệu có thể bị phản xạ và giảm hiệu suất truyền.

Quá trình sản xuất PCB của chúng tôi hỗ trợ các thiết kế kiểm soát trở kháng với cấu trúc đa lớp lên đến 32 lớp, giúp các kỹ sư phát triển các mô-đun giao tiếp nhỏ gọn mà không làm giảm hiệu suất RF.

Công nghệ HDI cho thiết bị điện tử vệ tinh thu nhỏ

Xu hướng điện tử vệ tinh đang hướng tới kích thước nhỏ hơn và chức năng cao hơn.

Cấu trúc PCB đa lớp truyền thống thường yêu cầu nhiều không gian vật lý hơn vì các kết nối thành phần phụ thuộc vào các via xuyên lỗ. Công nghệ HDI thay đổi cách tiếp cận này bằng cách sử dụng microvias và định tuyến đường nét để tăng mật độ nối dây.

Đối với các module truyền thông vệ tinh, HDI mang lại những ưu điểm bao gồm:

• giảm kích thước và trọng lượng PCB
• đường dẫn tín hiệu ngắn hơn
• cải thiện hiệu suất tần số cao
• hỗ trợ cho các thiết bị BGA có âm vực cao

Aisen Electronics hỗ trợ các cấu trúc microvia xuống tới 0,1 mm và khoảng cách vết nhỏ tới 3 triệu cho các thiết kế thiết bị truyền thông nhỏ gọn.

Những thách thức về quản lý nhiệt trong sản xuất PCB vệ tinh

Quản lý nhiệt là một thách thức lớn trong lĩnh vực điện tử vệ tinh vì không có hệ thống làm mát không khí truyền thống trong không gian.

Các linh kiện điện tử tạo ra nhiệt trong quá trình xử lý tín hiệu và khuếch đại công suất. Nếu không có thiết kế tản nhiệt phù hợp, sự tích tụ nhiệt độ có thể đẩy nhanh quá trình lão hóa linh kiện và ảnh hưởng đến độ ổn định tín hiệu.

PCB truyền thông vệ tinh yêu cầu bố trí đồng cẩn thận để tạo đường dẫn nhiệt hiệu quả.

Công dụng của Điện tử Aisen:

• phân phối đồng nhiều lớp
• tùy chọn đồng nặng
• nhiệt thông qua các cấu trúc
• giải pháp độ dày bảng tùy chỉnh

Đối với các mạch khuếch đại công suất và mô-đun giao tiếp dòng điện cao, việc lựa chọn độ dày đồng ảnh hưởng trực tiếp đến khả năng tản nhiệt và độ tin cậy lâu dài.

Kiểm soát chất lượng sản xuất cho PCB truyền thông hàng không vũ trụ

Trong các ứng dụng vệ tinh, độ tin cậy của PCB không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc vào tính nhất quán trong sản xuất.

Aisen Electronics kiểm soát các bước sản xuất quan trọng bao gồm:

Kiểm tra laminate đầu vào
Đặc tính vật liệu được kiểm tra trước khi sản xuất để đảm bảo tính nhất quán với yêu cầu thiết kế.

Kiểm soát căn chỉnh lớp
Bảng nhiều lớp yêu cầu đăng ký chính xác giữa các lớp bên trong để ngăn chặn mạch hở và biến đổi trở kháng.

Kiểm tra AOI
Kiểm tra quang học tự động xác định các lỗi mẫu trước khi kiểm tra điện.

Kiểm tra hiệu suất điện
Mỗi PCB đều trải qua quá trình xác minh về điện để xác nhận tính liên tục của mạch và hiệu suất cách điện.

Quá trình này làm giảm rủi ro sản xuất trước khi bo mạch bước vào giai đoạn lắp ráp khách hàng và tích hợp hệ thống.

Tại sao Aisen Electronics dành cho các dự án PCB truyền thông vệ tinh

Phát triển thiết bị điện tử truyền thông vệ tinh đòi hỏi nhiều hơn khả năng chế tạo PCB. Nhà cung cấp phải hiểu cấu trúc PCB ảnh hưởng như thế nào đến hiệu suất RF, đặc tính nhiệt và độ tin cậy của hệ thống.

Aisen Electronics Co., Ltd. cung cấp hỗ trợ kỹ thuật từ tối ưu hóa xếp chồng PCB đến sản xuất cuối cùng, giúp khách hàng giải quyết các thách thức liên quan đến truyền tần số cao, thiết kế thu nhỏ và các yêu cầu về độ tin cậy trong ngành hàng không vũ trụ.

Kinh nghiệm của chúng tôi về sản xuất PCB đa lớp, HDI và độ chính xác cho phép chúng tôi hỗ trợ các dự án truyền thông vệ tinh yêu cầu hiệu suất ổn định và chất lượng sản xuất nhất quán.
