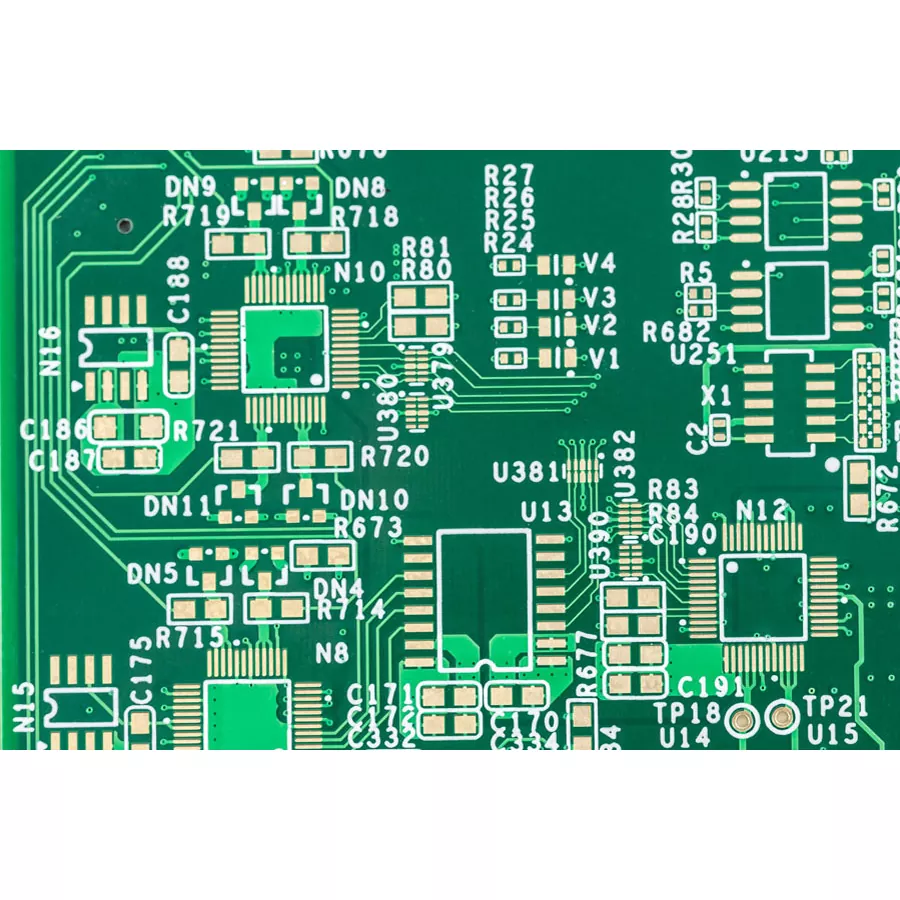

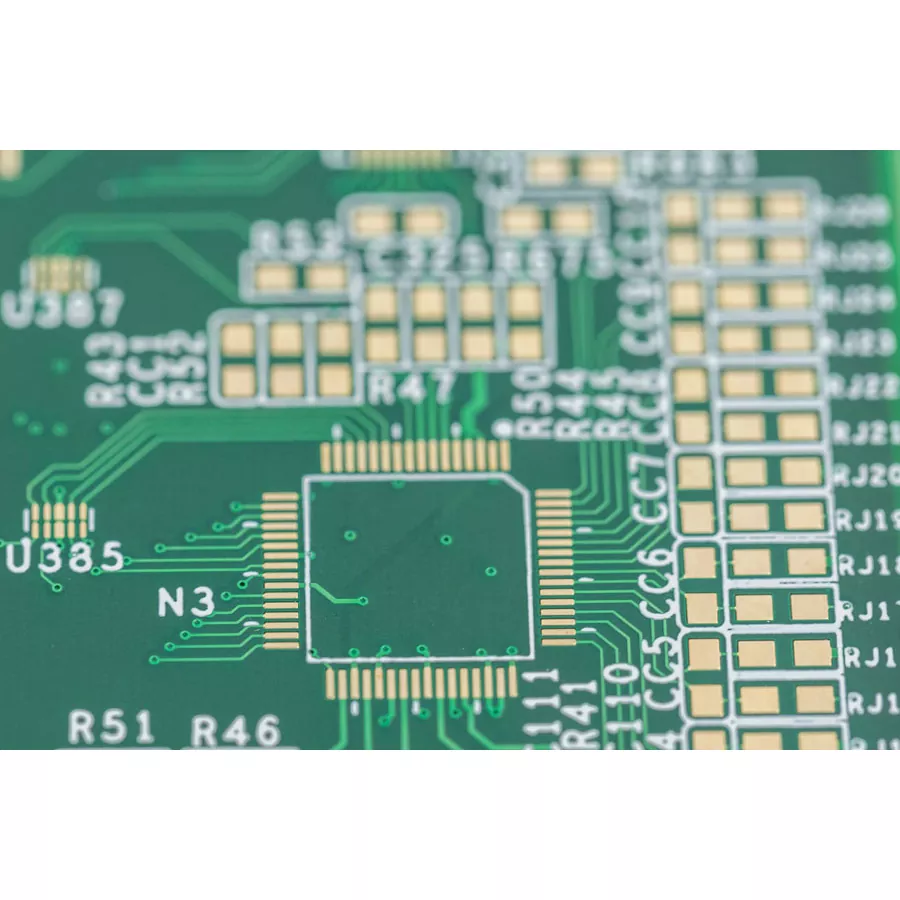

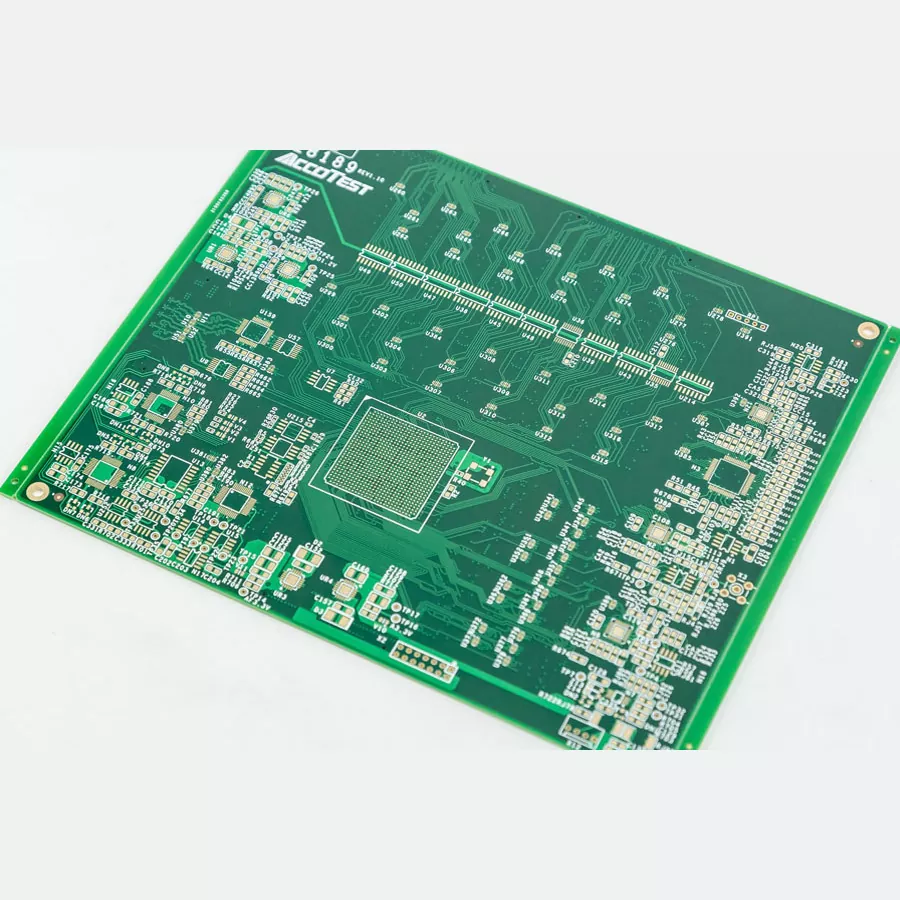

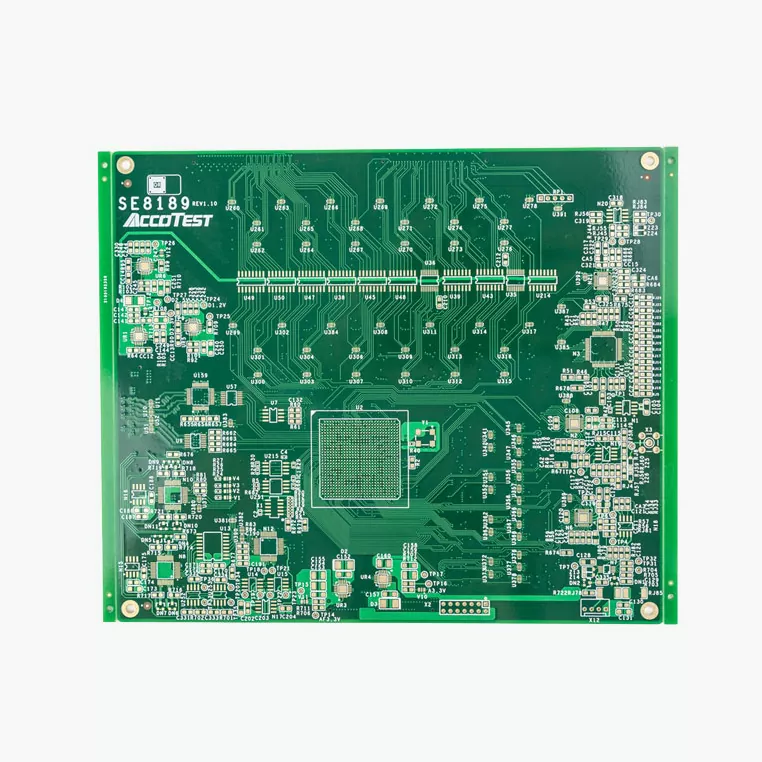

Hệ thống điều khiển PCB

Hệ thống điều khiển PCB đóng vai trò quan trọng trong thiết bị công nghiệp bằng cách kết nối các cảm biến, bộ xử lý, mô-đun truyền thông và mạch điều khiển nguồn vào một nền tảng điện tử đáng tin cậy.

Không giống như các bảng mạch tiêu chuẩn, bảng mạch này phải duy trì hoạt động ổn định trong khi xử lý nhiều loại tín hiệu, bao gồm tín hiệu phản hồi analog, giao tiếp kỹ thuật số và đầu ra điều khiển dòng điện cao. Thiết kế PCB kém có thể dẫn đến nhiễu tín hiệu, giao tiếp không ổn định hoặc hệ thống ngừng hoạt động ngoài dự kiến.

TạiCông ty TNHH Điện Tử Aisen, chúng tôi sản xuất PCB hệ thống điều khiển tùy chỉnh cho thiết bị tự động hóa công nghiệp, bộ điều khiển nhúng, hệ thống điều khiển động cơ và máy thông minh. Phương pháp kỹ thuật của chúng tôi tập trung vào hiệu suất điện, quản lý nhiệt, tính toàn vẹn của tín hiệu và tính nhất quán trong sản xuất lâu dài.

Những cân nhắc kỹ thuật đằng sau thiết kế PCB của hệ thống điều khiển

Hệ thống điều khiển PCB không chỉ là vật mang cho các linh kiện điện tử. Nó xác định mức độ hiệu quả của hệ thống xử lý tín hiệu, quản lý nguồn điện và giao tiếp với các thiết bị bên ngoài.

Trong quá trình phát triển PCB, các kỹ sư cần cân bằng hiệu suất điện, các hạn chế cơ học và độ tin cậy sản xuất.

Tính toàn vẹn tín hiệu và cách ly mạch cho điều khiển công nghiệp

Bộ điều khiển công nghiệp thường kết hợp các chức năng mạch khác nhau trên cùng một PCB, bao gồm:

• Thu tín hiệu cảm biến
• Xử lý vi điều khiển
• Mạch truyền thông
• Kiểm soát công suất đầu ra

Các mạch này có thể gây nhiễu lẫn nhau nếu định tuyến PCB không được thiết kế phù hợp.

Công ty TNHH Điện tử Aisen hỗ trợ thiết kế PCB với những cân nhắc về:

• Tách tín hiệu analog và kỹ thuật số
• Tối ưu hóa chiến lược nối đất
• Bố trí giảm tiếng ồn
• Định tuyến trở kháng được kiểm soát

Điều này giúp duy trì hoạt động ổn định trong các ứng dụng cần có tín hiệu phản hồi chính xác.

Thiết kế có độ tin cậy cao cho hoạt động công nghiệp liên tục

Nhiều hệ thống điều khiển hoạt động liên tục trong các nhà máy, máy móc, thiết bị tự động hóa mà những hư hỏng không mong muốn có thể gây ra tổn thất trong sản xuất.

Sản xuất PCB của chúng tôi hỗ trợ các thiết kế yêu cầu:

• Độ tin cậy cơ học cao
• Tối ưu hóa hiệu suất nhiệt
• Cấu trúc đồng bền
• Hiệu suất hàn ổn định

Đối với thiết bị hoạt động trong điều kiện rung, thay đổi nhiệt độ hoặc nhiễu điện, việc lựa chọn vật liệu PCB và tính nhất quán trong sản xuất trở thành những yếu tố quan trọng.

Hỗ trợ giao diện truyền thông cho hệ thống điều khiển thông minh

Các nền tảng điều khiển công nghiệp hiện đại thường yêu cầu giao tiếp giữa bộ điều khiển, cảm biến và mạng bên ngoài.

Hệ thống điều khiển PCB có thể tích hợp các giao diện như:

• Giao tiếp RS485
• Hệ thống xe buýt CAN
• mô-đun Ethernet
• Giao thức truyền thông công nghiệp

Đối với các ứng dụng này, bố cục PCB phải duy trì chất lượng tín hiệu thông qua việc định tuyến, kiểm soát trở kháng và xem xét EMI thích hợp.

Ứng dụng

Thiết bị tự động hóa công nghiệp

Máy tự động hóa yêu cầu các tổ hợp PCB đáng tin cậy để phối hợp động cơ, cảm biến, bộ truyền động và bộ xử lý điều khiển.

Các giải pháp PCB điều khiển của chúng tôi được sử dụng trong:

• Thiết bị tự động hóa nhà máy
• Hệ thống robot
• Bộ điều khiển máy
• Bộ điều khiển dây chuyền sản xuất

Hệ thống điều khiển động cơ và chuyển động

Các ứng dụng điều khiển động cơ yêu cầu xử lý tín hiệu chính xác và quản lý nguồn điện ổn định.

Thiết kế PCB phải hỗ trợ:

• Mạch điều khiển động cơ
• Phát hiện phản hồi
• Linh kiện chuyển mạch nguồn
• Quản lý nhiệt

Tùy chọn PCB đồng nặng có sẵn cho các ứng dụng yêu cầu khả năng dòng điện cao hơn.

Thiết bị điều khiển nhúng

Bộ điều khiển nhúng được sử dụng rộng rãi trong các thiết bị thông minh trong đó kích thước PCB, mức tiêu thụ điện năng và độ tin cậy là quan trọng.

Các ứng dụng bao gồm:

• Máy móc thông minh
• Thiết bị đầu cuối điều khiển
• Hệ thống giám sát
• Thiết bị IoT công nghiệp

Năng lực sản xuất PCB cho các ứng dụng điều khiển

Công ty TNHH Điện tử Aisen cung cấp khả năng sản xuất PCB cho các yêu cầu hệ thống điều khiển khác nhau:

Cấu trúc lớp:

Sản xuất PCB 1-32 lớp

Độ dày bảng:

0,3mm-5,0mm

Độ dày đồng:

Lên đến 6oz cho các ứng dụng dòng điện cao

Độ rộng dòng tối thiểu:

3 triệu (0,076mm)

Kiểm soát trở kháng:

Tiêu chuẩn ±10%, khả năng nâng cao có sẵn

Bề mặt hoàn thiện:

ENIG, HASL, OSP, bạc ngâm, vàng cứng

Những khả năng này cho phép chúng tôi hỗ trợ cả bảng điều khiển tiêu chuẩn và thiết kế đa lớp phức tạp.

Kiểm soát chất lượng sản xuất

Độ tin cậy của hệ thống điều khiển PCB phụ thuộc vào tính nhất quán trong suốt quá trình sản xuất.

Quy trình sản xuất của chúng tôi bao gồm:

Kiểm tra vật liệu đến, xác minh lớp bên trong, kiểm soát khoan, giám sát mạ đồng, kiểm tra AOI, kiểm tra điện và kiểm tra chất lượng cuối cùng.

Đối với các dự án yêu cầu độ tin cậy cao hơn, chúng tôi hỗ trợ các yêu cầu thử nghiệm bổ sung dựa trên thông số kỹ thuật của khách hàng.

Kiểm soát chất lượng tập trung vào:

• Tính liên tục của mạch
• Hiệu suất cách nhiệt
• Khả năng hàn
• Căn chỉnh lớp
• Tính nhất quán trong sản xuất

Hỗ trợ kỹ thuật PCB tùy chỉnh

Việc phát triển hệ thống điều khiển thường liên quan đến việc cân bằng hiệu suất, chi phí và tính khả thi trong sản xuất.

Đội ngũ kỹ thuật của chúng tôi hỗ trợ khách hàng:

• Đánh giá thiết kế PCB
• Tối ưu hóa xếp chồng
• Lựa chọn vật liệu
• phân tích DFM
• Xác minh nguyên mẫu
• Chuyển đổi sản xuất hàng loạt

Bằng cách tham gia sớm vào quá trình phát triển, chúng tôi giúp giảm thiểu rủi ro sản xuất và cải thiện độ tin cậy của sản phẩm.

Tại sao chọn Aisen Electronics Co., Ltd. để sản xuất hệ thống điều khiển PCB

Các dự án hệ thống điều khiển PCB đòi hỏi nhiều hơn khả năng chế tạo. Nhà cung cấp phải hiểu hiệu suất của PCB ảnh hưởng như thế nào đến hệ thống điện tử hoàn chỉnh.

Công ty TNHH Điện Tử Aisen cung cấp:

• Kinh nghiệm sản xuất PCB đa lớp tùy chỉnh
• Hỗ trợ các ứng dụng điều khiển công nghiệp
• Hỗ trợ kỹ thuật từ nguyên mẫu đến sản xuất
• Khả năng sản xuất linh hoạt cho khối lượng đặt hàng khác nhau
• Dịch vụ tích hợp PCB và PCBA

Chúng tôi làm việc với các nhà sản xuất thiết bị và nhà phát triển điện tử để xây dựng các giải pháp PCB đáng tin cậy cho các ứng dụng tự động hóa và điều khiển thông minh.

Câu hỏi thường gặp

Sự khác biệt giữa hệ thống điều khiển PCB và PCB tiêu chuẩn là gì?

PCB hệ thống điều khiển thường chứa các mạch phức tạp hơn, bao gồm xử lý tín hiệu, giao diện truyền thông và phần điều khiển nguồn. Họ yêu cầu tính toàn vẹn và độ tin cậy tín hiệu tốt hơn.

Hệ thống điều khiển PCB có thể hỗ trợ các giao diện truyền thông công nghiệp không?

Đúng. Thiết kế PCB có thể hỗ trợ các giao diện truyền thông như RS485, CAN, Ethernet và các yêu cầu truyền thông công nghiệp khác.

Bạn có sản xuất PCB điều khiển dòng điện cao không?

Đúng. Chúng tôi cung cấp các tùy chọn PCB đồng nặng lên đến 6oz cho các ứng dụng yêu cầu khả năng dòng điện cao hơn.

Lớp PCB nào phù hợp cho bộ điều khiển công nghiệp?

Số lượng lớp phụ thuộc vào độ phức tạp của mạch. Bộ điều khiển đơn giản có thể sử dụng 2-4 lớp, trong khi các hệ thống công nghiệp tiên tiến thường yêu cầu cấu trúc nhiều lớp.

Bạn có thể cung cấp dịch vụ lắp ráp PCB?

Đúng. Chúng tôi cung cấp chế tạo PCB, tìm nguồn cung ứng linh kiện, lắp ráp SMT, thử nghiệm và các giải pháp PCBA hoàn chỉnh.

Làm thế nào để bạn cải thiện độ tin cậy của PCB cho môi trường công nghiệp?

Độ tin cậy được cải thiện thông qua lựa chọn vật liệu phù hợp, kiểm soát sản xuất, thử nghiệm điện và tối ưu hóa thiết kế dựa trên các điều kiện ứng dụng.
