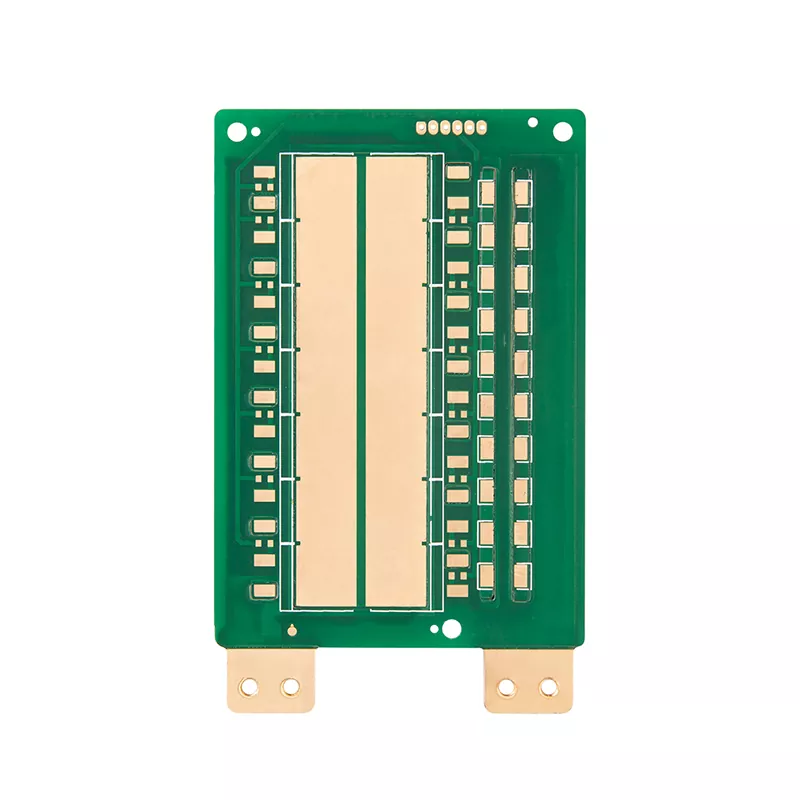

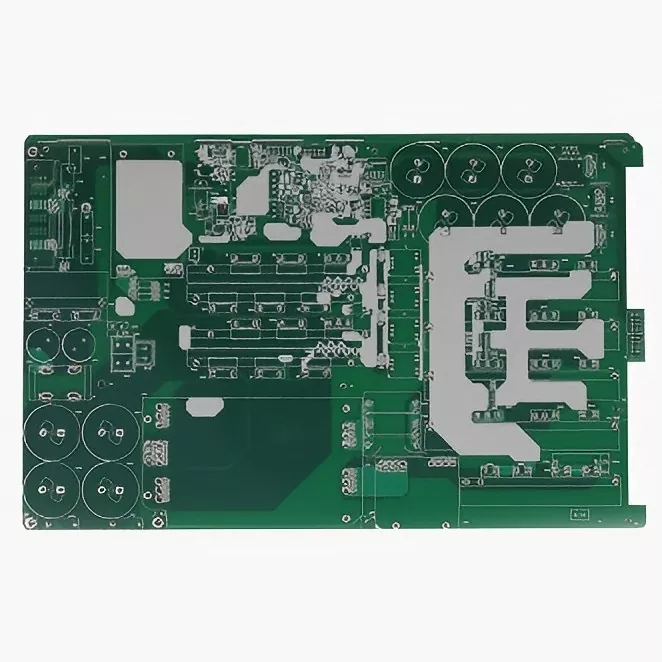

Tấm quang điện mặt trời PCB

Hệ thống điện tử năng lượng mặt trời được thiết kế cho chu kỳ phục vụ lâu dài, thường hoạt động trong nhiều năm với cơ hội bảo trì hạn chế. Không giống như các thiết bị điện tử tiêu dùng tiêu chuẩn, thiết bị quang điện phải xử lý tải điện cao hơn, hoạt động liên tục và điều kiện môi trường thay đổi.

PCB bên trong thiết bị năng lượng mặt trời ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và độ ổn định khi vận hành của hệ thống.

Aisen Electronics tập trung vào ba lĩnh vực quan trọng trong quá trình sản xuất PCB năng lượng mặt trời:

Quản lý nhiệt cho các ứng dụng năng lượng mặt trời công suất cao

Bộ biến tần năng lượng mặt trời và hệ thống lưu trữ năng lượng tạo ra nhiệt đáng kể trong quá trình chuyển đổi năng lượng và chu kỳ sạc. Tản nhiệt kém có thể đẩy nhanh quá trình lão hóa vật liệu, giảm độ tin cậy của linh kiện và gây ra hỏng hóc sớm.

Để cải thiện hiệu suất tản nhiệt, PCB tấm quang điện mặt trời có thể được thiết kế với:

• Lớp đồng nặng để cải thiện khả năng mang dòng điện
• Bố trí vết đồng được tối ưu hóa để giảm tổn thất điện trở
• Vias nhiệt để truyền nhiệt giữa các lớp PCB
• Vật liệu Tg cao cho khả năng chịu nhiệt độ tốt hơn

Những cân nhắc về thiết kế này giúp duy trì hoạt động ổn định trong môi trường nhiệt độ cao.

Độ tin cậy dòng điện cao cho hệ thống điện mặt trời

Thiết bị chuyển đổi năng lượng mặt trời yêu cầu PCB có khả năng xử lý các tải dòng điện dao động. Mật độ dòng điện quá mức có thể làm tăng sinh nhiệt và tạo ra rủi ro về độ tin cậy.

Đối với các ứng dụng năng lượng mặt trời dòng điện cao, Aisen Electronics hỗ trợ:

• Độ dày đồng lên tới 6oz
• Dấu vết quyền lực rộng
• Thiết kế mạch điện trở thấp
• Cấu trúc phân phối điện đa lớp

Những công nghệ này thường được áp dụng trong bảng điều khiển biến tần năng lượng mặt trời, hệ thống quản lý pin và thiết bị giám sát nguồn điện.

Bảo vệ môi trường cho thiết bị năng lượng mặt trời ngoài trời

Hệ thống quang điện thường được lắp đặt trong môi trường ngoài trời, nơi PCB có thể phải đối mặt với các rủi ro về độ ẩm, chu kỳ nhiệt độ, bụi và ăn mòn.

Tùy thuộc vào yêu cầu ứng dụng, chúng tôi cung cấp các phương án xử lý bề mặt và vật liệu phù hợp để cải thiện:

• Chống ẩm
• Bảo vệ chống ăn mòn
• Độ tin cậy hàn dài hạn
• Độ ổn định điện

Ứng dụng PCB quang điện mặt trời

Aisen Electronics cung cấp các giải pháp sản xuất PCB Tấm quang điện mặt trời cho các ứng dụng năng lượng tái tạo khác nhau.

PCB biến tần năng lượng mặt trời

Hệ thống biến tần năng lượng mặt trời chuyển đổi nguồn điện DC được tạo ra bởi các tấm quang điện thành nguồn điện xoay chiều có thể sử dụng được. PCB của chúng yêu cầu hiệu suất điện ổn định, quản lý nhiệt hiệu quả và truyền tín hiệu đáng tin cậy.

Các giải pháp PCB biến tần của chúng tôi hỗ trợ:

• Cấu trúc mạch nhiều lớp
• Phần điện cao thế
• Kiểm soát trở kháng chính xác
• Bề mặt hoàn thiện đáng tin cậy để hoạt động lâu dài

Hệ thống lưu trữ năng lượng PCB

Thiết bị lưu trữ pin yêu cầu chức năng giám sát và điều khiển chính xác. Độ tin cậy của PCB ảnh hưởng trực tiếp đến hiệu suất quản lý pin và độ an toàn của hệ thống.

Khả năng lưu trữ năng lượng PCB của chúng tôi bao gồm:

• Mạch điều khiển nhiều lớp
• Bố cục thành phần mật độ cao
• Thiết kế quản lý năng lượng
• Giải pháp tối ưu hóa nhiệt

Hệ thống giám sát năng lượng mặt trời PCB

Hệ thống quang điện thông minh dựa vào các thiết bị giám sát để thu thập dữ liệu vận hành và cải thiện quản lý năng lượng.

Đối với thiết bị giám sát nhỏ gọn, chúng tôi cung cấp:

• Sản xuất PCB HDI
• Khả năng mạch mịn
• Thiết kế tiết kiệm không gian
• Hiệu suất truyền tín hiệu ổn định

Năng lực kỹ thuật

Aisen Electronics hỗ trợ sản xuất PCB tùy chỉnh từ phát triển nguyên mẫu đến sản xuất hàng loạt.

Khả năng sản xuất PCB đa lớp

Chúng tôi sản xuất PCB ứng dụng năng lượng mặt trời với:

• Số lớp: 1-32 lớp
• Kích thước bảng tối đa: 650mm × 750mm
• Độ dày bảng: 0,3mm-5,0mm
• Chiều rộng/khoảng cách dòng tối thiểu: 3mil/3mil
• Độ dày đồng: lên tới 6oz
• Dung sai trở kháng: ± 8%

Những khả năng này cho phép chúng tôi hỗ trợ cả bảng điều khiển nhỏ gọn và hệ thống quản lý nguồn phức tạp.

Lựa chọn vật liệu cho các ứng dụng PCB năng lượng mặt trời

Các ứng dụng năng lượng mặt trời khác nhau yêu cầu vật liệu PCB khác nhau.

Các lựa chọn phổ biến bao gồm:

PCB Tg FR-4 cao

Thích hợp cho:

• Bảng điều khiển biến tần năng lượng mặt trời
• Hệ thống quang điện công nghiệp
• Thiết bị chuyển đổi năng lượng

Vật liệu Tg cao giúp cải thiện độ ổn định nhiệt trong quá trình hoạt động liên tục.

PCB đồng nặng

Thích hợp cho:

• Ứng dụng năng lượng mặt trời dòng điện cao
• Hệ thống lưu trữ pin
• Mô-đun phân phối điện

Cấu trúc đồng nặng cải thiện công suất hiện tại và giảm tích tụ nhiệt.

PCB HDI

Thích hợp cho:

• Thiết bị giám sát năng lượng mặt trời thông minh
• Bộ điều khiển nhỏ gọn
• Thiết bị quang điện hỗ trợ IoT

Công nghệ HDI cho phép thiết kế mạch nhỏ gọn hơn trong khi vẫn duy trì hiệu suất tín hiệu.

Quy trình sản xuất PCB năng lượng mặt trời

Sản xuất PCB năng lượng mặt trời yêu cầu kiểm soát chính xác trong mọi giai đoạn sản xuất.

Đánh giá kỹ thuật và xác minh thiết kế

Trước khi sản xuất, nhóm kỹ thuật của chúng tôi xem xét các tệp PCB, lựa chọn vật liệu, cấu trúc lớp và yêu cầu sản xuất.

Những cân nhắc chính bao gồm:

• Đánh giá năng lực hiện tại
• Đánh giá thiết kế nhiệt
• Tối ưu hóa xếp chồng
• Phân tích khả thi sản xuất

Chế tạo PCB chính xác

Quá trình sản xuất bao gồm:

• Hình ảnh và khắc lớp bên trong
• Cán lớp
• khoan CNC
• Mạ đồng
• Hoàn thiện bề mặt
• Kiểm tra điện

Mỗi quy trình được giám sát thông qua các quy trình kiểm soát chất lượng để duy trì tính nhất quán trong sản xuất.

Kiểm tra và kiểm soát chất lượng

Trước khi vận chuyển, PCB năng lượng mặt trời phải trải qua các thủ tục kiểm tra bao gồm:

• Kiểm tra AOI
• Kiểm tra điện
• Kiểm tra trở kháng khi cần thiết
• Kiểm tra chất lượng bề mặt

Các quy trình thử nghiệm này giúp đảm bảo hiệu suất ổn định cho các ứng dụng năng lượng tái tạo.

Tùy chọn hoàn thiện bề mặt cho PCB năng lượng mặt trời

Các môi trường và yêu cầu ứng dụng khác nhau đòi hỏi phải có lớp bảo vệ bề mặt phù hợp.

Bề mặt hoàn thiện ENIG

Vàng ngâm Niken điện phân cung cấp:

• Chống ăn mòn tốt
• Khả năng hàn ổn định
• Khả năng lưu trữ lâu dài

Nó được sử dụng rộng rãi cho các tổ hợp điện tử năng lượng mặt trời có độ tin cậy cao.

Hoàn thiện bề mặt OSP

OSP cung cấp giải pháp tiết kiệm chi phí cho các ứng dụng yêu cầu hiệu suất hàn đáng tin cậy với chi phí sản xuất được kiểm soát.

Bề mặt bạc ngâm

Bạc ngâm có tính dẫn điện tốt và phù hợp cho các ứng dụng yêu cầu truyền tín hiệu và năng lượng hiệu quả.

Dịch vụ lắp ráp PCBA cho thiết bị điện tử năng lượng mặt trời

Bên cạnh việc chế tạo PCB, Aisen Electronics còn cung cấp các dịch vụ sản xuất PCBA hoàn chỉnh.

Khả năng của chúng tôi bao gồm:

• Tìm nguồn cung ứng linh kiện
• lắp ráp SMT
• Lắp ráp xuyên lỗ
• Kiểm tra chức năng
• Hỗ trợ lắp ráp cuối cùng

Chúng tôi hỗ trợ sắp xếp linh kiện từ gói 01005 đến các linh kiện điện lớn hơn, giúp khách hàng đơn giản hóa chuỗi cung ứng của họ từ sản xuất PCB đến mô-đun điện tử thành phẩm.

Làm thế nào để chọn PCB phù hợp cho các ứng dụng năng lượng mặt trời?

Việc chọn đúng PCB phụ thuộc vào yêu cầu về điện, môi trường lắp đặt và tuổi thọ dự kiến.

Đối với các ứng dụng biến tần năng lượng mặt trời, các kỹ sư thường cân nhắc:

• Điện áp và dòng điện hoạt động
• Mức độ sinh nhiệt
• Hiệu suất vật liệu PCB
• Cấu trúc lớp yêu cầu

Đối với hệ thống lưu trữ năng lượng, các yếu tố quan trọng bao gồm:

• Khả năng xử lý hiện tại
• Quản lý nhiệt
• Độ tin cậy của mạch
• Kháng môi trường lâu dài

Aisen Electronics làm việc với khách hàng trong giai đoạn thiết kế để lựa chọn cấu trúc PCB phù hợp dựa trên yêu cầu ứng dụng thực tế.

Tại sao chọn Công ty TNHH Điện tử Aisen để sản xuất PCB năng lượng mặt trời?

Aisen Electronics Co., Ltd. kết hợp kinh nghiệm sản xuất PCB với hỗ trợ kỹ thuật tập trung vào ứng dụng cho các ngành năng lượng tái tạo.

Lợi thế của chúng tôi bao gồm:

• Có kinh nghiệm sản xuất PCB đồng nặng và đa lớp
• Hỗ trợ từ nguyên mẫu đến sản xuất số lượng lớn
• Hỗ trợ kỹ thuật trong quá trình xem xét thiết kế PCB
• Quy trình kiểm tra nghiêm ngặt trước khi giao hàng
• Giải pháp linh hoạt cho các ứng dụng năng lượng mặt trời khác nhau

Chúng tôi hiểu rằng các hệ thống điện tử năng lượng mặt trời đòi hỏi nhiều hơn việc sản xuất PCB cơ bản. Thiết kế mạch đáng tin cậy, vật liệu phù hợp và chất lượng sản xuất ổn định là những yếu tố cần thiết để đạt được hiệu suất năng lượng tái tạo lâu dài.

Câu hỏi thường gặp về PCB quang điện mặt trời

Loại PCB nào thường được sử dụng trong hệ thống biến tần năng lượng mặt trời?

Hệ thống biến tần năng lượng mặt trời thường sử dụng PCB FR-4 đa lớp có khả năng chịu nhiệt cao và khả năng xử lý dòng điện đáng tin cậy. Đối với các ứng dụng có công suất cao hơn, thiết kế PCB bằng đồng nặng thường được lựa chọn.

Tại sao PCB năng lượng mặt trời cần lớp đồng dày hơn?

Hệ thống năng lượng mặt trời tạo ra dòng điện đáng kể trong quá trình hoạt động. Các lớp đồng dày hơn giúp giảm điện trở, nâng cao công suất dòng điện và giảm thiểu sinh nhiệt.

PCB năng lượng mặt trời có thể được sử dụng trong môi trường ngoài trời?

Đúng. Tấm quang điện mặt trời PCB có thể được thiết kế bằng vật liệu phù hợp và hoàn thiện bề mặt để cải thiện khả năng chống ẩm, thay đổi nhiệt độ và ăn mòn.

Công nghệ PCB nào phù hợp cho hệ thống lưu trữ năng lượng?

Hệ thống lưu trữ năng lượng thường sử dụng PCB đa lớp, PCB đồng nặng và thiết kế nhiệt được tối ưu hóa để hỗ trợ chức năng quản lý năng lượng và kiểm soát pin.

Aisen Electronics có cung cấp dịch vụ lắp ráp PCB không?

Đúng. Aisen Electronics cung cấp dịch vụ sản xuất PCB cùng với các dịch vụ lắp ráp PCBA, bao gồm tìm nguồn cung ứng linh kiện, lắp ráp SMT, thử nghiệm và hỗ trợ lắp ráp cuối cùng.

Thông tin gì cần thiết cho báo giá PCB năng lượng mặt trời?

Để cung cấp báo giá chính xác, khách hàng thường cần cung cấp bản vẽ PCB, tệp Gerber, yêu cầu lớp, yêu cầu vật liệu, số lượng và thông tin ứng dụng.

Liên hệ Công ty TNHH Điện tử Aisen để có giải pháp PCB năng lượng mặt trời

Cho dù bạn cần một bảng điều khiển năng lượng mặt trời nguyên mẫu hay sản xuất khối lượng lớn cho thiết bị năng lượng tái tạo, Aisen Electronics Co., Ltd. đều cung cấp các giải pháp sản xuất PCB tùy chỉnh dựa trên các yêu cầu về điện, nhiệt và độ tin cậy của bạn.
