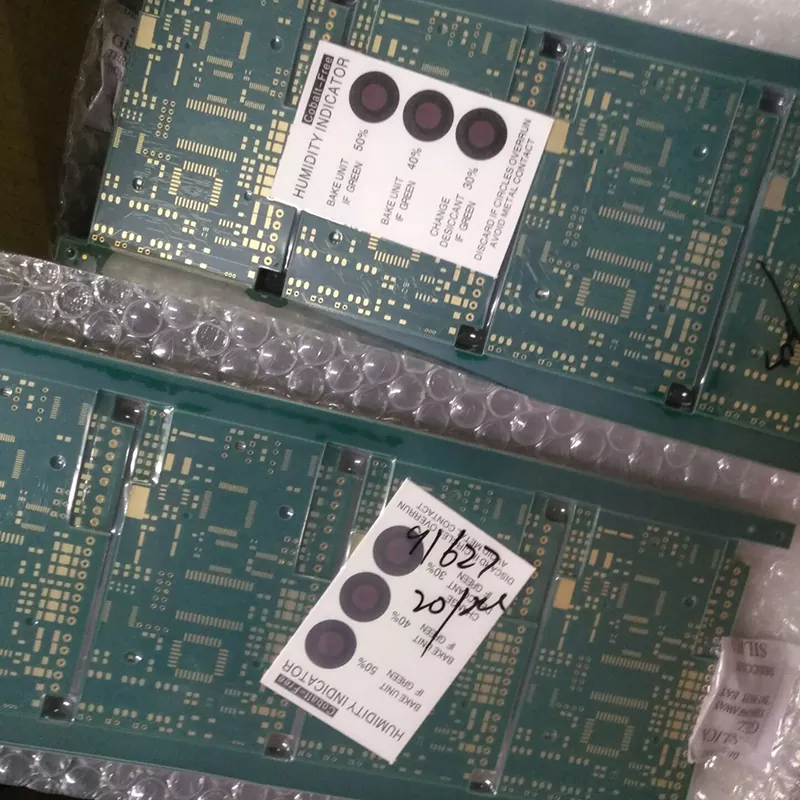

Dụng cụ đo điện PCB

Các dụng cụ đo điện thường xử lý các tín hiệu tương tự yếu, trong đó ngay cả sự can thiệp nhỏ cũng có thể ảnh hưởng đến độ chính xác của kết quả đọc cuối cùng. So với các sản phẩm điện tử thông thường, thiết bị đo lường yêu cầu thiết kế PCB có khả năng kiểm soát nhiễu tốt hơn, truyền tín hiệu ổn định và hiệu suất điện ổn định.

PCB của chúng tôi được thiết kế với khả năng định tuyến theo dõi được tối ưu hóa, cấu trúc nối đất thích hợp và công nghệ trở kháng được kiểm soát để giảm hiện tượng méo tín hiệu do nhiễu điện từ (EMI) gây ra. Điều này đặc biệt quan trọng đối với các thiết bị như máy hiện sóng, đồng hồ vạn năng kỹ thuật số và máy phân tích công suất, trong đó độ chính xác của phép đo phụ thuộc rất nhiều vào độ ổn định của mạch xử lý tín hiệu.

Độ ổn định nhiệt để vận hành thiết bị lâu dài

Nhiều thiết bị đo điện hoạt động liên tục trong phòng thí nghiệm, dây chuyền sản xuất hoặc môi trường thử nghiệm. Trong quá trình hoạt động lâu dài, sự thay đổi nhiệt độ có thể ảnh hưởng đến đặc tính điện và hiệu suất linh kiện PCB của Dụng cụ đo điện.

Bằng cách lựa chọn vật liệu nền phù hợp và tối ưu hóa sự phân bổ đồng, các giải pháp PCB của chúng tôi giúp cải thiện độ ổn định nhiệt và duy trì hiệu suất đo ổn định trong các điều kiện vận hành khác nhau.

Giải pháp PCB nhiều lớp cho hệ thống đo lường phức tạp

Định tuyến mật độ cao cho các thiết bị đo lường tiên tiến

Các thiết bị đo lường hiện đại tích hợp nhiều chức năng hơn vào các vỏ nhỏ hơn, bao gồm thu thập tín hiệu, xử lý dữ liệu, mô-đun truyền thông và mạch quản lý nguồn. Điều này đòi hỏi PCB có mật độ định tuyến cao hơn và khả năng cách ly mạch tốt hơn.

Cấu trúc PCB nhiều lớp của chúng tôi hỗ trợ tới 32 lớp, cho phép các kỹ sư tách các mạch tương tự nhạy cảm khỏi các phần kỹ thuật số và nguồn. Phương pháp thiết kế này giúp giảm nhiễu giữa các mô-đun chức năng khác nhau và cải thiện độ tin cậy tổng thể của thiết bị.

Cấu trúc PCB linh hoạt cho các yêu cầu sản phẩm khác nhau

Các sản phẩm đo lường khác nhau có yêu cầu PCB khác nhau. Máy kiểm tra di động tập trung vào kích thước nhỏ gọn và thiết kế nhẹ, trong khi các thiết bị trong phòng thí nghiệm yêu cầu độ ổn định tín hiệu cao hơn và khả năng tích hợp mạch phức tạp hơn.

Chúng tôi cung cấp các cấu trúc PCB tùy chỉnh dựa trên yêu cầu ứng dụng, bao gồm cấu hình lớp, độ dày bảng, trọng lượng đồng và lựa chọn vật liệu.

Năng lực sản xuất chính xác

Độ chính xác trong sản xuất Hỗ trợ Độ tin cậy của Đo lường

Đối với thiết bị đo lường, độ chính xác trong sản xuất PCB ảnh hưởng trực tiếp đến hiệu suất của sản phẩm. Những sai lệch nhỏ về độ rộng đường truyền, căn chỉnh lớp hoặc kiểm soát trở kháng có thể ảnh hưởng đến chất lượng truyền tín hiệu.

Khả năng sản xuất của chúng tôi bao gồm:

Những khả năng này cho phép chúng tôi hỗ trợ cả các sản phẩm đo lường điện tử tiêu chuẩn và các thiết bị công nghiệp có độ chính xác cao.

Lựa chọn vật liệu cho PCB dụng cụ đo điện

Chọn vật liệu PCB dựa trên điều kiện ứng dụng

Vật liệu nền đóng vai trò quan trọng trong độ ổn định điện, khả năng chịu nhiệt và hiệu suất tín hiệu. Đối với thiết bị đo lường thông thường, vật liệu FR-4 cung cấp giải pháp cân bằng giữa chi phí và độ tin cậy.

Đối với các ứng dụng yêu cầu khả năng chịu nhiệt cao hơn hoặc hiệu suất tín hiệu được cải thiện, có thể lựa chọn vật liệu Tg cao hoặc các lớp mỏng tần số cao chuyên dụng tùy theo điều kiện hoạt động.

Việc lựa chọn vật liệu được đánh giá dựa trên nhiệt độ làm việc, đặc tính tín hiệu, kỳ vọng về tuổi thọ của sản phẩm và môi trường ứng dụng.

Kiểm soát chất lượng trong suốt quá trình sản xuất PCB

Kiểm soát quy trình từ nguyên liệu thô đến PCB thành phẩm

Thiết bị đo lường đáng tin cậy đòi hỏi chất lượng PCB nhất quán trong mỗi lô sản xuất. Quy trình quản lý chất lượng của chúng tôi bao gồm kiểm tra vật liệu, giám sát sản xuất và thử nghiệm điện cuối cùng.

Vật liệu đến được kiểm tra trước khi sản xuất để xác minh thông số kỹ thuật và tính chất điện. Trong quá trình sản xuất, việc kiểm tra và giám sát quy trình AOI giúp xác định các khiếm khuyết tiềm ẩn ở giai đoạn đầu.

Trước khi vận chuyển, PCB thành phẩm phải trải qua quá trình kiểm tra điện và kiểm tra trực quan để đảm bảo đáp ứng yêu cầu của khách hàng.

Ứng dụng của dụng cụ đo điện PCB

Thiết bị kiểm tra phòng thí nghiệm

PCB của chúng tôi được sử dụng trong các thiết bị thí nghiệm bao gồm máy hiện sóng, bộ tạo tín hiệu và thiết bị phân tích năng lượng.

Những ứng dụng này yêu cầu tính toàn vẹn tín hiệu tuyệt vời, đặc tính điện ổn định và hoạt động đáng tin cậy vì độ chính xác của phép đo ảnh hưởng trực tiếp đến kết quả kiểm tra.

Thiết bị đo cầm tay

Thiết bị cầm tay yêu cầu thiết kế PCB nhỏ gọn trong khi vẫn duy trì hiệu suất điện.

Các giải pháp PCB của chúng tôi hỗ trợ các thiết kế nhẹ cho các thiết bị cầm tay như đồng hồ vạn năng kỹ thuật số và máy kiểm tra điện tử, giúp nhà sản xuất đạt được cấu trúc sản phẩm nhỏ hơn mà không làm giảm độ tin cậy.

Hệ thống giám sát công nghiệp

Thiết bị đo lường công nghiệp thường hoạt động trong điều kiện làm việc liên tục và đòi hỏi khả năng thích ứng môi trường mạnh mẽ.

PCB của chúng tôi hỗ trợ các ứng dụng như hệ thống giám sát năng lượng, máy phân tích công nghiệp và thiết bị kiểm tra chất lượng điện trong đó độ ổn định lâu dài là rất quan trọng.

Hỗ trợ kỹ thuật để phát triển PCB

Hỗ trợ phát triển sản phẩm từ nguyên mẫu đến sản xuất hàng loạt

Hiệu suất của PCB có liên quan chặt chẽ đến các quyết định thiết kế ở giai đoạn đầu. Đội ngũ kỹ thuật của chúng tôi làm việc với khách hàng trong quá trình phát triển sản phẩm để xem xét cấu trúc PCB, tối ưu hóa khả năng sản xuất và giảm rủi ro sản xuất tiềm ẩn.

Thông qua phân tích DFM, xác minh nguyên mẫu và hỗ trợ sản xuất, chúng tôi giúp khách hàng nâng cao hiệu quả phát triển và đạt được quá trình chuyển đổi suôn sẻ hơn từ nguyên mẫu sang sản xuất hàng loạt.

Câu hỏi thường gặp

Loại PCB nào phù hợp cho dụng cụ đo điện?

Các thiết bị đo điện thường yêu cầu PCB có hiệu suất điện ổn định, khả năng chống ồn tốt và khả năng truyền tín hiệu chính xác. Cấu trúc PCB phù hợp phụ thuộc vào loại thiết bị, độ phức tạp của mạch và yêu cầu về độ chính xác của phép đo.

Bạn có thể sản xuất PCB cho thiết bị thí nghiệm có độ chính xác cao không?

Đúng. Chúng tôi cung cấp các giải pháp sản xuất PCB nhiều lớp cho các thiết bị đo lường trong phòng thí nghiệm và công nghiệp yêu cầu độ ổn định tín hiệu cao và hoạt động lâu dài đáng tin cậy.

Làm thế nào để bạn đảm bảo chất lượng PCB cho các ứng dụng đo lường?

Chất lượng được kiểm soát thông qua kiểm tra vật liệu, giám sát sản xuất, kiểm tra AOI và thử nghiệm điện cuối cùng để đảm bảo mỗi PCB đáp ứng các yêu cầu về hiệu suất và độ tin cậy.
