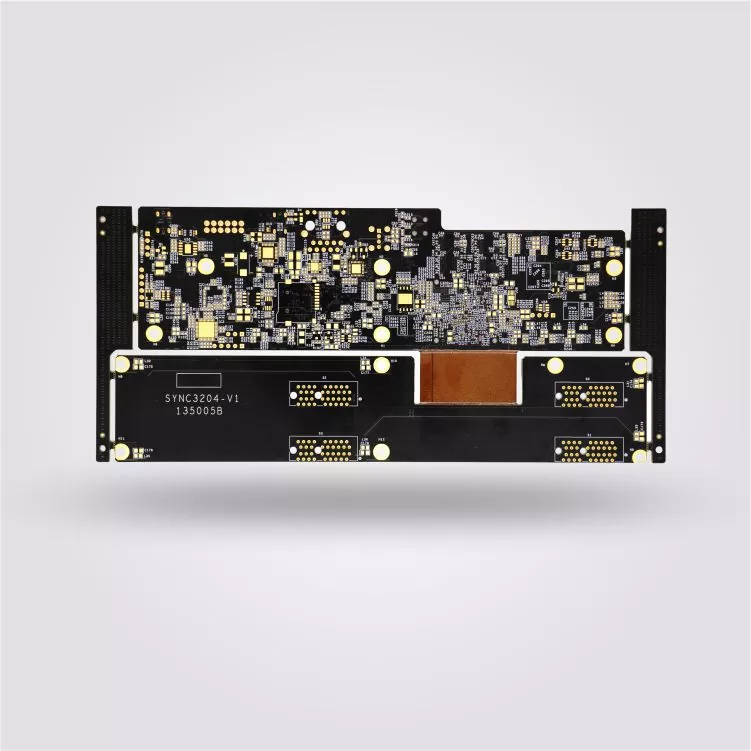

Dụng cụ kiểm tra PCB

Dụng cụ kiểm tra được thiết kế để đo lường, phân tích và xác minh các thông số điện, vật lý hoặc công nghiệp. PCB bên trong các hệ thống này ảnh hưởng trực tiếp đến độ chính xác của phép đo vì nó kết nối các mạch thu tín hiệu, bộ xử lý, cảm biến, mô-đun truyền thông và bộ quản lý nguồn.

Không giống như các bảng điều khiển công nghiệp thông thường, các sản phẩm PCB và PCBA của dụng cụ thử nghiệm thường yêu cầu tính nhất quán về điện tốt hơn. Những thay đổi nhỏ về trở kháng, độ dày đồng, định tuyến tín hiệu hoặc chất lượng hàn có thể ảnh hưởng đến độ ổn định của phép đo, đặc biệt là trong thiết bị dùng để hiệu chuẩn, phân tích trong phòng thí nghiệm và kiểm tra độ chính xác.

Công ty TNHH Điện tử Aisen Thâm Quyến sản xuấtDụng cụ kiểm tra PCB và PCBAgiải pháp cho thiết bị đo lường điện tử, hệ thống thử nghiệm công nghiệp, dụng cụ thí nghiệm và thiết bị giám sát. Với khả năng bao gồm lắp ráp PCB cứng 1-40 lớp, PCB HDI, PCB uốn cứng và PCBA, Aisen hỗ trợ những khách hàng yêu cầu mạch mật độ cao, hiệu suất điện được kiểm soát và chất lượng sản xuất ổn định.

Yêu cầu về PCB đối với thiết bị đo lường và kiểm tra

Dụng cụ thử nghiệm PCB không chỉ là nền tảng kết nối các bộ phận. Nó là một phần của hệ thống đo lường xác định mức độ chính xác của tín hiệu được thu thập, truyền và xử lý.

Các thiết bị thử nghiệm khác nhau có yêu cầu PCB khác nhau.

Ví dụ, máy phân tích tín hiệu yêu cầu truyền tần số cao ổn định, trong khi thiết bị kiểm tra nguồn có thể yêu cầu lớp đồng dày hơn để xử lý dòng điện. Thiết bị đo lường trong phòng thí nghiệm thường tập trung vào thiết kế ít tiếng ồn và độ ổn định điện lâu dài.

Các yêu cầu chung bao gồm:

• Truyền tín hiệu ổn định
• Trở kháng điều khiển
• Kích thước mạch chính xác
• Kết nối hàn đáng tin cậy
• Hiệu suất ổn định trong quá trình hoạt động lặp đi lặp lại

Aisen Electronics điều chỉnh cấu trúc PCB, lựa chọn vật liệu và thông số sản xuất theo điều kiện làm việc thực tế của từng ứng dụng thử nghiệm.

Dụng cụ kiểm tra ứng dụng PCB

Thiết bị đo lường điện tử PCB

Thiết bị đo lường điện tử yêu cầu bảng mạch có khả năng xử lý tín hiệu chính xác.

Các ứng dụng bao gồm:

• Đồng hồ vạn năng kỹ thuật số
• Máy hiện sóng
• Máy phân tích tín hiệu
• Hệ thống thu thập dữ liệu
• Thiết bị hiệu chuẩn điện tử

Những sản phẩm này thường chứa các mạch, bộ xử lý và giao diện truyền thông tương tự nhạy cảm. Việc sản xuất PCB cần kiểm soát các yếu tố như độ rộng đường, độ dày điện môi và phân bố đồng để giảm sự biến đổi tín hiệu.

Aisen sản xuất các giải pháp PCB đa lớp và HDI PCB cho các thiết bị đo lường yêu cầu bố cục nhỏ gọn và hiệu suất điện ổn định.

Hệ thống kiểm tra công nghiệp PCB

Thiết bị kiểm tra công nghiệp thường hoạt động liên tục trong môi trường sản xuất.

So với các thiết bị trong phòng thí nghiệm, hệ thống thử nghiệm công nghiệp chú trọng hơn đến độ bền, tính nhất quán trong sản xuất và khả năng tương thích với các hệ thống tự động hóa.

Các ứng dụng điển hình bao gồm:

• Thiết bị kiểm tra tự động
• Hệ thống kiểm tra chất lượng
• Trạm thử nghiệm sản xuất
• Thiết bị giám sát

Đối với các ứng dụng này, Aisen cung cấp quy trình sản xuất PCB và PCBA đa lớp với quy trình kiểm soát nghiêm ngặt từ sản xuất lớp bên trong đến lắp ráp cuối cùng.

Thiết bị hiệu chuẩn PCB

Thiết bị hiệu chuẩn yêu cầu độ chính xác đo cao vì nó được sử dụng để xác minh hiệu suất của các thiết bị khác.

Thiết kế PCB cần giảm thiểu nhiễu điện và duy trì đường dẫn tín hiệu ổn định.

Các yếu tố sản xuất quan trọng bao gồm:

• Trở kháng điều khiển
• Độ dày đồng thay đổi thấp
• Khoan chính xác
• Bề mặt hoàn thiện đáng tin cậy

Aisen Electronics sử dụng kiểm tra AOI, kiểm tra điện, kiểm tra trở kháng và kiểm tra kích thước để duy trì tính nhất quán của PCB.

Năng lực sản xuất dụng cụ thử nghiệm PCB và PCBA

Các nhà sản xuất thiết bị kiểm tra thường yêu cầu cấu trúc PCB tùy chỉnh vì các thiết bị khác nhau có yêu cầu về điện khác nhau.

Công ty TNHH Điện tử Aisen Thâm Quyến cung cấp:

Những khả năng này cho phép Aisen sản xuất cả bảng thử nghiệm tiêu chuẩn và cấu trúc đa lớp phức tạp được sử dụng trong thiết bị điện tử chính xác.

Công nghệ PCB được sử dụng trong thiết bị kiểm tra

PCB đa lớp cho mạch đo phức tạp

Nhiều công cụ kiểm tra tích hợp nhiều chức năng, bao gồm thu thập, xử lý tín hiệu, liên lạc và quản lý nguồn điện.

Cấu trúc PCB đa lớp cung cấp thêm không gian định tuyến và phân tách tốt hơn giữa các phần mạch khác nhau.

Aisen sản xuất bo mạch nhiều lớp lên đến 40 lớp, hỗ trợ các thiết kế mạch phức tạp yêu cầu:

• Nhiều lớp tín hiệu
• Lớp phân phối điện
• Thiết kế mặt phẳng mặt đất
• Cải thiện hiệu suất điện từ

HDI PCB cho các thiết bị kiểm tra nhỏ gọn

Thiết bị kiểm tra hiện đại ngày càng nhỏ gọn hơn đồng thời bổ sung thêm nhiều chức năng hơn.

Công nghệ HDI sử dụng microvia laser để tăng mật độ định tuyến và giảm kích thước PCB.

Năng lực sản xuất Aisen HDI bao gồm:

• Cấu trúc HDI 1 bước và 2 bước
• Khả năng khoan laser: 75μm-150μm
• Xử lý mạch tinh tế
• Lắp ráp thành phần mật độ cao

Những công nghệ này phù hợp với các thiết bị đo lường cầm tay và hệ thống điện tử nhỏ gọn.

PCB cứng nhắc cho không gian lắp đặt hạn chế

Một số thiết bị thử nghiệm yêu cầu kết nối linh hoạt giữa các mô-đun chức năng khác nhau.

PCB cứng nhắc kết hợp các khu vực cứng nhắc để gắn linh kiện với các phần linh hoạt để lắp đặt tiết kiệm không gian.

Aisen sản xuất các giải pháp PCB linh hoạt cứng nhắc cho các ứng dụng:

• Không gian bên trong bị hạn chế
• Kết nối cáp cần phải được giảm bớt
• Độ tin cậy cơ học là quan trọng

Năng lực sản xuất PCBA cho thiết bị kiểm tra

Đối với các thiết bị kiểm tra độ chính xác, chất lượng sản xuất và lắp ráp PCB cần phải được kiểm soát cùng nhau.

Aisen Electronics cung cấp các dịch vụ PCBA hoàn chỉnh bao gồm SMT, lắp ráp DIP, in dán hàn, kiểm tra AOI, kiểm tra bằng tia X và kiểm tra điện.

Khả năng PCBA:

Khả năng sản xuất tích hợp này giúp khách hàng giảm bớt sự phối hợp với nhà cung cấp và duy trì tính nhất quán từ khâu chế tạo PCB đến khâu lắp ráp hoàn thiện.

Kiểm soát chất lượng trong quá trình kiểm tra dụng cụ sản xuất PCB

Thiết bị đo lường yêu cầu hiệu suất PCB ổn định vì lỗi có thể ảnh hưởng đến độ chính xác kiểm tra và kết quả hiệu chuẩn thiết bị.

Aisen Electronics kiểm soát chất lượng trong suốt quá trình sản xuất.

Kiểm tra bao gồm:

• Kiểm tra vật liệu đầu vào
• Kiểm tra lớp bên trong
• Kiểm tra AOI
• Kiểm tra độ dày đồng
• Kiểm tra điện
• Kiểm tra trở kháng
• Kiểm tra bằng tia X
• Kiểm tra chất lượng cuối cùng

Công ty hoạt động theo hệ thống quản lý chất lượng ISO 9001, ISO14001 và IATF16949.

Mục tiêu chất lượng:

• Năng suất sản phẩm ≥99,8%
• Tỷ lệ giao hàng đúng hẹn ≥99%
• Tỷ lệ khiếu nại của khách hàng ≤0,5%

Hoàn thiện bề mặt cho dụng cụ thử nghiệm PCB

Các ứng dụng thử nghiệm khác nhau yêu cầu xử lý bề mặt khác nhau tùy thuộc vào loại thành phần và điều kiện sử dụng.

Các tùy chọn có sẵn bao gồm:

Việc lựa chọn độ hoàn thiện bề mặt được đánh giá theo quy trình hàn, cấu trúc thành phần và yêu cầu về tuổi thọ của sản phẩm.

Tại sao chọn Aisen Electronics để kiểm tra dụng cụ PCB và PCBA

Các nhà sản xuất thiết bị thử nghiệm cần các nhà cung cấp PCB hiểu rõ cả hiệu suất điện và tính nhất quán trong sản xuất.

Công ty TNHH Điện tử Aisen Thâm Quyến kết hợp chế tạo PCB, công nghệ HDI, sản xuất uốn cứng và lắp ráp PCBA trong một hệ thống sản xuất.

Với cơ sở sản xuất rộng 50.000 mét vuông, thiết bị sản xuất tiên tiến và hơn 20 năm kinh nghiệm sản xuất PCB, Aisen cung cấpDụng cụ kiểm tra PCB và PCBAgiải pháp cho khách hàng yêu cầu độ chính xác, ổn định và chất lượng sản xuất lặp lại.

Câu hỏi thường gặp

Thiết bị kiểm tra nào sử dụng giải pháp Aisen PCB?

Giải pháp PCB của Aisen được sử dụng trong thiết bị đo lường điện tử, hệ thống hiệu chuẩn, thiết bị kiểm tra công nghiệp, dụng cụ thí nghiệm, hệ thống giám sát và thiết bị thu thập dữ liệu.

Aisen có thể sản xuất PCB đa lớp cho thiết bị đo lường chính xác không?

Đúng. Aisen sản xuất PCB đa lớp từ 1 đến 40 lớp với quy trình sản xuất được kiểm soát cho các ứng dụng điện tử chính xác.

Các thiết bị kiểm tra PCB có yêu cầu kiểm soát trở kháng không?

Đối với các ứng dụng liên quan đến tín hiệu nhạy cảm hoặc truyền tốc độ cao, điều khiển trở kháng giúp duy trì tính toàn vẹn của tín hiệu và độ ổn định của phép đo.

Aisen có cung cấp dịch vụ lắp ráp PCB không?

Đúng. Aisen cung cấp các dịch vụ SMT, DIP, kiểm tra và thử nghiệm cùng với sản xuất PCB.

Vật liệu PCB nào phù hợp cho thiết bị thử nghiệm?

Các vật liệu phổ biến bao gồm FR-4, vật liệu có hàm lượng Tg cao và các loại vật liệu cán mỏng chuyên dụng được lựa chọn theo yêu cầu về nhiệt độ, tần số và độ tin cậy.
