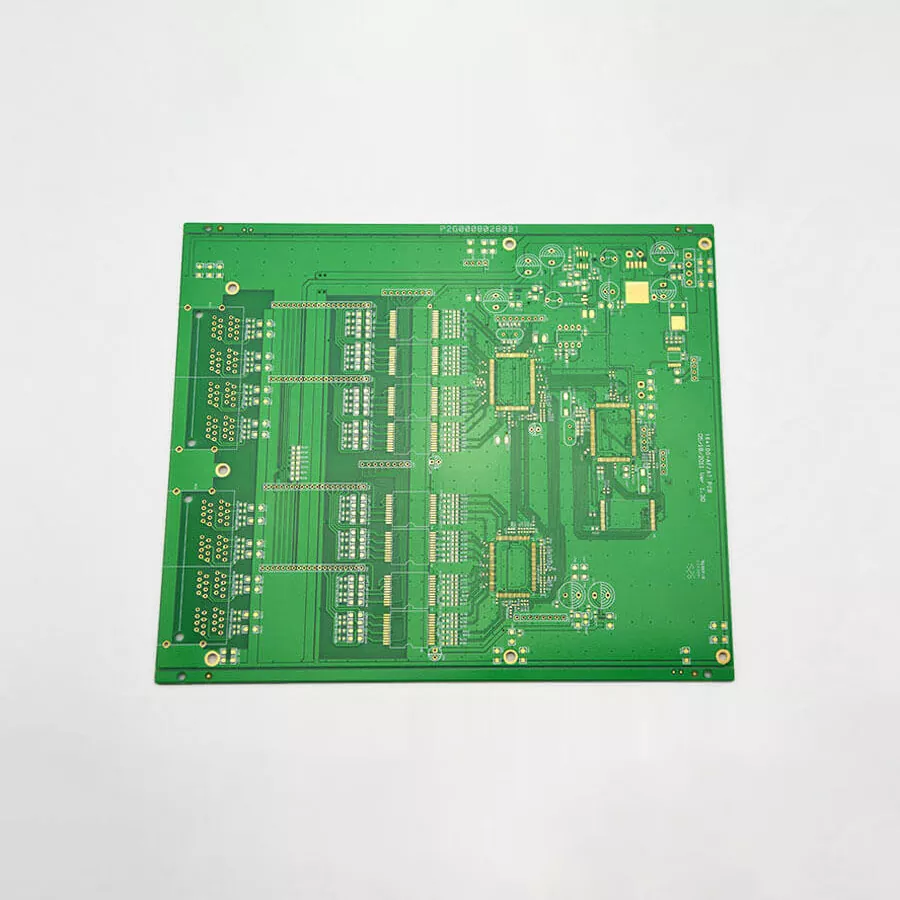

Máy khử rung tim được cấy ghép Bảng mạch PCB

Máy khử rung tim cấy ghép được thiết kế để theo dõi nhịp tim liên tục và cung cấp các xung điện được kiểm soát khi xảy ra tình trạng rối loạn nhịp tim đe dọa tính mạng. PCB bên trong các thiết bị này phải hỗ trợ cùng lúc hai chức năng đòi hỏi khắt khe: phát hiện tín hiệu tim chính xác và kiểm soát phóng điện năng lượng cao đáng tin cậy.

Không giống như các thiết bị điện tử y tế tiêu chuẩn, bảng mạch PCB của máy khử rung tim được cấy ghép hoạt động theo các yêu cầu nghiêm ngặt về độ ổn định điện, thu nhỏ, tiết kiệm điện và độ tin cậy lâu dài bên trong cơ thể con người. Aisen Electronics Co., Ltd. sản xuất các giải pháp PCB cấp y tế cho các thiết bị tim cấy ghép, hỗ trợ thiết kế mạch mật độ cao, sản xuất trở kháng được kiểm soát và quy trình lắp ráp chính xác.

Tại sao chọn dịch vụ sản xuất PCB y tế của chúng tôi?

Công nghệ nhiều lớp tiên tiến cho các thiết bị y tế phức tạp

Chế tạo tiên tiến của chúng tôi đảm bảo các thiết bị tim mạch nhúng của bạn đáp ứng được ngành cao nhất biện pháp. Chúng tôi chuyên về các tấm nhiều lớp với tối đa 32 lớp, đỉnh cao dành cho cấy ghép điều trị nhỏ gọn.

Năng lực sản xuất chính:

· Phạm vi độ dày của bảng: 0,3mm đến 5,0mm

· Chiều rộng đường tối thiểu: 0,076mm (3MIL)

· Độ dày đồng tối đa: 6 OZ cho các ứng dụng công suất cao

· Dung sai trở kháng: ±8% đối với tính toàn vẹn tín hiệu quan trọng

· Độ dày lỗ đồng: ≥25μm cho kết nối chắc chắn

Kỹ thuật chính xác cho các ứng dụng quan trọng trong cuộc sống

Các thiết bị điều trị của bạn yêu cầu độ chính xác cao. Văn phòng hiện đại của chúng tôi cung cấp:

Số liệu chất lượng quan trọng:

· Tỷ lệ sản lượng sản phẩm ≥ 99,8%

· Tỷ lệ giao hàng đúng hẹn ≥ 99%

· Sự hài lòng của khách hàng ≥ 98%

· Chính sách không có lỗi cho các ứng dụng y tế

Chúng tôi thực hiện theo quy trình sản xuất toàn diện gồm 25 bước bao gồm nhiều điểm kiểm tra chất lượng. Từ tiếp cận việc đánh giá vải cho đến lần vận chuyển cuối cùng, mỗi cách sắp xếp đều đáp ứng các yêu cầu của ngành trị liệu.

Giải pháp PCB toàn diện cho thiết bị điện tử y tế

Quy trình sản xuất bảng nhiều lớp

Quy trình nhiều lớp tiên tiến của chúng tôi bao gồm:

1. Kiểm soát chất lượng đầu vào (IPQC)

2. Cắt và khoan chính xác

3. Sự hình thành mạch lớp bên trong

4. Xử lý oxit nâu để bám dính

5. Cán màng trong điều kiện được kiểm soát

6. Mạ xuyên lỗ (PTH)

7. Xử lý mạch lớp ngoài

8. Ứng dụng mặt nạ hàn

9. Các phương án xử lý bề mặt

10. Xác minh kiểm tra điện

Tùy chọn xử lý bề mặt cho ứng dụng y tế

Chúng tôi cung cấp các bề mặt hoàn thiện khác nhau phù hợp cho các thiết bị y tế:

· ENIG (Vàng ngâm niken điện phân): Tuyệt vời cho các bộ phận có bước bước nhỏ

· OSP (Chất bảo quản hàn hữu cơ): Tiết kiệm chi phí cho các ứng dụng tiêu chuẩn

· Bạc ngâm: Đặc tính điện vượt trội

· Thiếc ngâm: Giải pháp không chì để tuân thủ y tế

Công nghệ HDI cho các thiết bị thu nhỏ

Khả năng kết nối mật độ cao bao gồm:

· Kích thước thông qua tối thiểu: 0,1mm (4MIL)

· Khả năng tương thích của miếng đệm BGA: 0,2mm

· Tỷ lệ khung hình lên tới 12:1

· Nhiều tùy chọn qua-in-pad

· Công nghệ cán màng tuần tự

Hệ thống kiểm soát chất lượng cho PCB cấp y tế

Giao thức kiểm tra nghiêm ngặt

Mọibảng mạch pcb máy khử rung tim được cấy ghép trải qua thử nghiệm toàn diện:

Kiểm soát chất lượng đầu vào (IQC):

· Xác minh nhà cung cấp

· Phân tích thành phần vật liệu

· Kiểm tra độ chính xác về kích thước

Kiểm soát chất lượng trong quá trình (IPQC):

· Kiểm tra bài viết đầu tiên

· Kiểm soát quy trình thống kê

· Kiểm tra độ tin cậy ở từng giai đoạn

Kiểm soát chất lượng đầu ra (OQC):

· Thử nghiệm điện 100%

· Tiêu chuẩn kiểm tra trực quan

· Kiểm tra xác minh chức năng

Tuân thủ ngành y tế

Nhóm xây dựng xác nhận chất lượng của chúng tôi đảm bảo:

· Tuân thủ quy định về thiết bị y tế

· Khả năng truy xuất nguồn gốc trong suốt quá trình sản xuất

· Tài liệu nộp theo quy định

· Quy trình cải tiến liên tục

Thời gian quay vòng nhanh cho các dự án y tế

Sản xuất mẫu nhanh:

· Ván 4 lớp: 3-4 ngày

· Bảng 6 lớp: 5-6 ngày

· Bảng 8 lớp: 6-8 ngày

· Thiết kế phức tạp: 8-10 ngày

Khối lượng sản xuất:

· Lô nhỏ: 8-14 ngày tùy theo độ phức tạp

· Sản xuất hàng loạt: 10-20 ngày với đầy đủ chứng nhận chất lượng

Thông số kỹ thuật cho ứng dụng y tế

Khả năng lắp ráp PCBA

Dịch vụ thu thập của chúng tôi kết hợp điều kiện chính xác cho các thành phần điều trị:

 Vật liệu tiên tiến cho khả năng tương thích sinh học

Chúng tôi làm việc với các vật liệu chuyên dụng phù hợp cho cấy ghép y tế:

· Chất điện môi tổn thất thấp cho các ứng dụng RF

· Chất nền chịu nhiệt độ cao

· Hoàn thiện bề mặt tương thích sinh học

· Vật liệu tuân thủ RoHS

Hợp tác với các chuyên gia PCB y tế

Việc mở rộng của bạn xứng đáng được xem xét chuyên biệt. Nhóm thiết kế của chúng tôi hợp tác chặt chẽ với các nhà sản xuất thiết bị phục hồi để tối ưu hóa các kế hoạch để đạt được chất lượng và hiệu suất ổn định.

Tại sao các công ty thiết bị y tế chọn chúng tôi:

· Người quản lý dự án y tế tận tâm

· Thiết kế để đánh giá khả năng sản xuất

· Quản lý chuỗi cung ứng cho các bộ phận y tế

· Vận chuyển toàn cầu kèm theo giấy tờ phù hợp

· Hỗ trợ kỹ thuật trong suốt vòng đời sản phẩm

Bắt đầu với Dự án PCB y tế của bạn

Sẵn sàng thảo luận về bạnbảng mạch pcb máy khử rung tim được cấy ghép yêu cầu? Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ thế hệ thiết bị y tế cứu mạng tiếp theo của bạn.

Hãy liên hệ với các chuyên gia điện tử y tế của chúng tôi ngay hôm nay tạiviolet@akesonpcb.com. Chúng tôi sẽ cung cấp tư vấn kỹ thuật chi tiết và giá cả cạnh tranh cho các nhu cầu ứng dụng cụ thể của bạn.

Cho dù bạn cần mẫu nguyên mẫu hay khối lượng sản xuất đầy đủ, chúng tôi đều cung cấp độ chính xác và độ tin cậy mà y tế nhu cầu ứng dụng. Bệnh nhân của bạn xứng đáng nhận được công nghệ tốt nhất - hãy để chúng tôi giúp bạn cung cấp công nghệ đó.
