Khi thiết bị y tế của bạn cần độ tin cậy và độ chính xác cao nhất, việc chọn pcb Thiết bị Chẩn đoán Y tế phù hợp sẽ là điều cơ bản cho chiến thắng của bạn. Tại Akeson Circuit Co., chúng tôi hiểu rằng đổi mới chăm sóc sức khỏe không yêu cầu thỏa hiệp về chất lượng. Bệnh nhân của bạn phụ thuộc vào chẩn đoán chính xác và chúng tôi sẵn sàng đảm bảo cơ sở PCB của bạn luôn cung cấp độ chính xác đó. Các hình thức chế tạo chuyên dụng của chúng tôi được phác thảo đặc biệt cho các yêu cầu kỹ lưỡng về thiết bị điện tử trị liệu.
Thiết bị chẩn đoán y tế phụ thuộc vào các mạch điện tử để chuyển đổi thông tin sinh học, hóa học hoặc vật lý thành dữ liệu có thể đo lường được. Bên trong các hệ thống này, PCB kết nối các cảm biến, bộ xử lý tín hiệu, bộ xử lý, mô-đun truyền thông và mạch điện để đảm bảo thu thập dữ liệu chính xác và vận hành thiết bị ổn định.

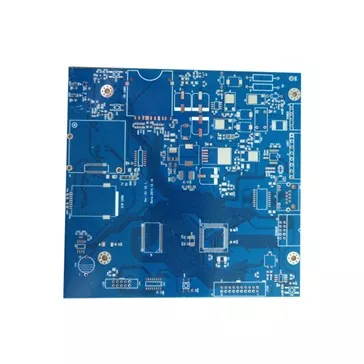

Aisen Electronics Co., Ltd. sản xuất Thiết bị chẩn đoán y tế PCB bao gồm máy phân tích trong phòng thí nghiệm, hệ thống xét nghiệm sinh hóa, dụng cụ xét nghiệm miễn dịch và thiết bị xét nghiệm chăm sóc sức khỏe. Các giải pháp PCB của chúng tôi tập trung vào độ ổn định tín hiệu, tích hợp mạch và tính nhất quán trong sản xuất cho các thiết bị yêu cầu độ chính xác đo lặp lại.
Cách thức hoạt động của các thiết bị chẩn đoán y tế và vai trò của PCB
Thiết bị chẩn đoán y tế thường tuân theo quy trình thu thập tín hiệu, chuyển đổi tín hiệu, xử lý dữ liệu và đưa ra kết quả.
Cảm biến hoặc mô-đun phát hiện trước tiên thu thập thông tin từ các mẫu sinh học hoặc cơ thể con người. Các tín hiệu này thường yếu và cần được khuếch đại, lọc trước khi được hệ thống điều khiển chính xử lý. PCB cung cấp kết nối điện giữa các mô-đun chức năng này và đảm bảo rằng tín hiệu được truyền đi với độ nhiễu tối thiểu.
Ví dụ, trong máy phân tích sinh hóa, mô-đun phát hiện sẽ chuyển đổi các phản ứng hóa học thành tín hiệu điện. Sau đó, PCB chuyển các tín hiệu này đến các mạch xử lý, nơi dữ liệu được phân tích và chuyển đổi thành kết quả chẩn đoán có thể đọc được.
PCB không chỉ là một nền tảng kết nối. Thiết kế của nó ảnh hưởng trực tiếp đến chất lượng tín hiệu, độ ổn định nguồn điện, hiệu suất nhiệt và độ tin cậy lâu dài của thiết bị.
Tại sao thiết bị chẩn đoán y tế cần thiết kế PCB chuyên dụng
PCB chẩn đoán y tế và PCB điện tử tiêu chuẩn
Thiết bị chẩn đoán y tế có yêu cầu khắt khe hơn so với các sản phẩm điện tử thông thường vì hiệu suất của mạch có thể ảnh hưởng đến tính nhất quán của phép đo.
Tính năng
PCB tiêu chuẩn
PCB chẩn đoán y tế
Môi trường hoạt động
Điện tử tổng hợp
Môi trường phòng thí nghiệm và chăm sóc sức khỏe
Yêu cầu tín hiệu
Truyền dữ liệu bình thường
Tín hiệu đo nhạy cảm
Trọng tâm thiết kế
Chức năng và chi phí
Tính ổn định và độ chính xác
Thời gian hoạt động
Sử dụng không liên tục
Hoạt động liên tục lâu dài
Kiểm soát chất lượng
Kiểm tra tiêu chuẩn
Giám sát quá trình chi tiết và truy xuất nguồn gốc
PCB chẩn đoán y tế yêu cầu kiểm soát nhiễu tín hiệu tốt hơn, độ tin cậy của linh kiện và tính nhất quán trong sản xuất.
Những thách thức về thiết kế PCB trong thiết bị chẩn đoán
Bảo vệ tín hiệu nhạy cảm trong quá trình đo
Nhiều thiết bị chẩn đoán phụ thuộc vào tín hiệu cảm biến có thể bị ảnh hưởng bởi nhiễu điện từ, dao động điện áp hoặc thiết kế nối đất kém.
Aisen Electronics tối ưu hóa cấu trúc PCB thông qua việc sắp xếp lớp thích hợp, điều khiển định tuyến tín hiệu và tách biệt giữa các mạch analog và kỹ thuật số. Những phương pháp này giúp duy trì việc truyền tín hiệu ổn định từ các bộ phận phát hiện đến bộ phận xử lý.
Tích hợp nhiều mô-đun chức năng
Một thiết bị chẩn đoán hiện đại có thể kết hợp:
Giao diện cảm biến
Mạch khuếch đại tín hiệu
Bộ vi xử lý
Hệ thống thông tin liên lạc
Mạch quản lý nguồn
Các chức năng này phải hoạt động cùng nhau trong không gian hạn chế. Công nghệ PCB đa lớp cho phép các kỹ sư tách biệt các khu vực mạch khác nhau trong khi vẫn duy trì thiết kế thiết bị nhỏ gọn.
Aisen Electronics hỗ trợ sản xuất PCB lên tới 32 lớp, với khả năng xử lý tinh tế xuống tới 3 triệu và khả năng kết nối mật độ cao cho các hệ thống chẩn đoán phức tạp.
Những cân nhắc kỹ thuật chính cho PCB chẩn đoán y tế
Tính toàn vẹn tín hiệu
Tính toàn vẹn của tín hiệu là một trong những yếu tố quan trọng nhất trong thiết bị chẩn đoán. Đường truyền không ổn định có thể gây ra sai lệch dữ liệu hoặc kết quả kiểm tra không nhất quán.
Thiết kế xếp chồng PCB, kiểm soát trở kháng và tối ưu hóa định tuyến được sử dụng để giảm mất tín hiệu và nhiễu điện từ.
Aisen Electronics hỗ trợ sản xuất trở kháng có kiểm soát với dung sai ±8% cho các ứng dụng yêu cầu hiệu suất tín hiệu ổn định.
Ổn định nguồn điện và kiểm soát nhiệt
Các thiết bị chẩn đoán thường hoạt động trong thời gian dài, tạo ra tải điện và nhiệt liên tục.
Thiết kế PCB cần cung cấp khả năng phân phối điện ổn định đồng thời kiểm soát nhiệt do bộ xử lý và các bộ phận nguồn tạo ra.
Các giải pháp như lớp đồng dày hơn, mặt phẳng nguồn được tối ưu hóa và cấu trúc quản lý nhiệt giúp cải thiện độ ổn định khi vận hành.
Thu nhỏ và mật độ thành phần
Thiết bị chẩn đoán di động yêu cầu kích thước PCB nhỏ hơn mà không làm giảm chức năng.
Công nghệ PCB mật độ cao cho phép tích hợp nhiều thành phần và mạch hơn vào không gian hạn chế trong khi vẫn duy trì độ tin cậy trong sản xuất.
Aisen Electronics hỗ trợ lắp ráp linh kiện bước nhỏ, cấu trúc vi mô và thiết kế đa lớp cho thiết bị điện tử y tế nhỏ gọn.
Quy trình sản xuất PCB chẩn đoán y tế
Việc sản xuất PCB chẩn đoán y tế yêu cầu kiểm soát quy trình nghiêm ngặt vì những thay đổi nhỏ trong sản xuất có thể ảnh hưởng đến hiệu suất của thiết bị.
Aisen Electronics quản lý quy trình sản xuất hoàn chỉnh từ kiểm tra vật liệu, xử lý lớp bên trong, cán màng, khoan, mạ đồng, hoàn thiện bề mặt cho đến thử nghiệm điện cuối cùng.
Mỗi giai đoạn sản xuất đều được giám sát để duy trì chất lượng nhất quán giữa quá trình phát triển nguyên mẫu và sản xuất số lượng lớn.
Lựa chọn vật liệu PCB và xử lý bề mặt
Lựa chọn vật liệu phụ thuộc vào điều kiện hoạt động của thiết bị chẩn đoán.
Đối với các dụng cụ phòng thí nghiệm tiêu chuẩn, vật liệu Tg FR-4 cao mang lại hiệu suất điện ổn định và độ tin cậy cơ học. Đối với các ứng dụng yêu cầu cải thiện đặc tính tín hiệu, vật liệu PCB chuyên dụng có thể được lựa chọn theo yêu cầu về tần số và nhiệt.
Các phương pháp xử lý bề mặt như ENIG, OSP, bạc ngâm và vàng cứng có sẵn dựa trên loại thành phần và yêu cầu lắp ráp.
Năng lực kỹ thuật của PCB y tế điện tử Aisen
Aisen Electronics hỗ trợ các cấu trúc PCB khác nhau cho các ứng dụng chẩn đoán y tế:
tham số
Khả năng
Số lớp
Một mặt tới 32 lớp
Độ rộng/Khoảng cách dòng tối thiểu
3 triệu/3 triệu
Độ dày của bảng
0,3mm - 5,0mm
Độ dày đồng
Lên đến 6oz
Kích thước qua tối thiểu
0,1mm
Kiểm soát trở kháng
Dung sai ±8%
Hoàn thiện bề mặt
ENIG, OSP, Bạc ngâm, Vàng cứng
Ứng dụng
Thiết bị chẩn đoán y tế PCB được sử dụng trong các thiết bị bao gồm:
Hệ thống phân tích máu
Máy phân tích sinh hóa
Thiết bị xét nghiệm miễn dịch
Dụng cụ chẩn đoán phòng thí nghiệm
Thiết bị xét nghiệm y tế cầm tay
Hệ thống giám sát sức khỏe
Mỗi ứng dụng có những yêu cầu khác nhau. Thiết bị phòng thí nghiệm thường ưu tiên độ ổn định và độ lặp lại của phép đo, trong khi các thiết bị chẩn đoán di động tập trung vào kích thước, mức tiêu thụ điện năng và khả năng tích hợp.
Kiểm soát chất lượng sản xuất PCB chẩn đoán y tế
Trước khi giao hàng, mỗi PCB đều trải qua các quy trình kiểm tra bao gồm kiểm tra điện, kiểm tra AOI, xác minh kích thước và đánh giá chất lượng cuối cùng.
Aisen Electronics duy trì hồ sơ sản xuất bao gồm thông tin nguyên liệu, thông số sản xuất và kết quả kiểm tra để hỗ trợ các yêu cầu truy xuất nguồn gốc sản phẩm.
Hỗ trợ kỹ thuật từ Aisen Electronics Co., Ltd.
Việc phát triển PCB chẩn đoán y tế đòi hỏi sự hợp tác giữa các nhà thiết kế thiết bị và nhà sản xuất PCB.
Aisen Electronics Co., Ltd. cung cấp hỗ trợ kỹ thuật trong suốt quá trình phát triển, bao gồm đánh giá thiết kế PCB, đánh giá khả năng sản xuất, hướng dẫn lựa chọn vật liệu, sản xuất nguyên mẫu và sản xuất hàng loạt.
Mục tiêu của chúng tôi là giúp các nhà sản xuất thiết bị y tế xây dựng PCB phù hợp với yêu cầu về điện, kế hoạch sản xuất và điều kiện ứng dụng của họ.
Câu hỏi thường gặp
Tại sao thiết kế PCB lại quan trọng trong thiết bị chẩn đoán y tế?
Thiết kế PCB ảnh hưởng đến độ chính xác của tín hiệu, độ ổn định nguồn và khả năng giao tiếp giữa các mô-đun điện tử khác nhau. Cấu trúc PCB phù hợp giúp duy trì hiệu suất chẩn đoán nhất quán.
Sự khác biệt giữa PCB y tế và PCB thông thường là gì?
PCB y tế yêu cầu kiểm soát chặt chẽ hơn về tính toàn vẹn tín hiệu, độ tin cậy, khả năng truy xuất nguồn gốc và tính nhất quán trong sản xuất vì chúng được sử dụng trong các thiết bị liên quan đến chẩn đoán và xét nghiệm.
Những công nghệ PCB nào được sử dụng trong các thiết bị chẩn đoán?
Các công nghệ phổ biến bao gồm cấu trúc PCB đa lớp, thiết kế trở kháng được kiểm soát, định tuyến đường nét, công nghệ HDI và lắp ráp thành phần mật độ cao.
Aisen Electronics có thể sản xuất PCB chẩn đoán tùy chỉnh không?
Đúng. Aisen Electronics cung cấp dịch vụ chế tạo và lắp ráp PCB tùy chỉnh theo yêu cầu thiết kế thiết bị, khối lượng sản xuất và thông số kỹ thuật.
Liên hệ Công ty TNHH Điện Tử Aisen
Nếu bạn đang phát triển thiết bị chẩn đoán y tế và cần hỗ trợ sản xuất PCB, Aisen Electronics Co., Ltd. có thể hỗ trợ đánh giá thiết kế, lựa chọn vật liệu, phát triển nguyên mẫu và sản xuất sản phẩm.
Đội ngũ kỹ thuật của chúng tôi làm việc với các nhà sản xuất thiết bị y tế để tối ưu hóa cấu trúc PCB, cải thiện khả năng sản xuất và hỗ trợ phát triển sản phẩm ổn định.
Để thảo luận về kỹ thuật, yêu cầu về PCB hoặc lập kế hoạch sản xuất, vui lòng liên hệ với nhóm của chúng tôi.
