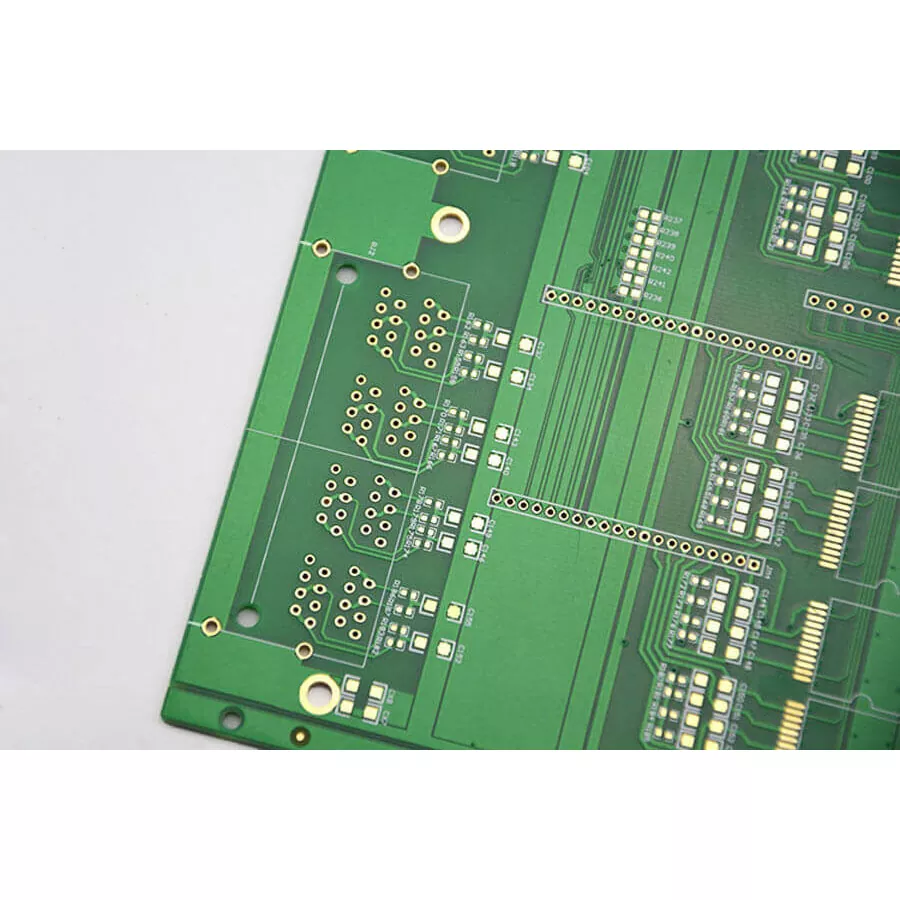

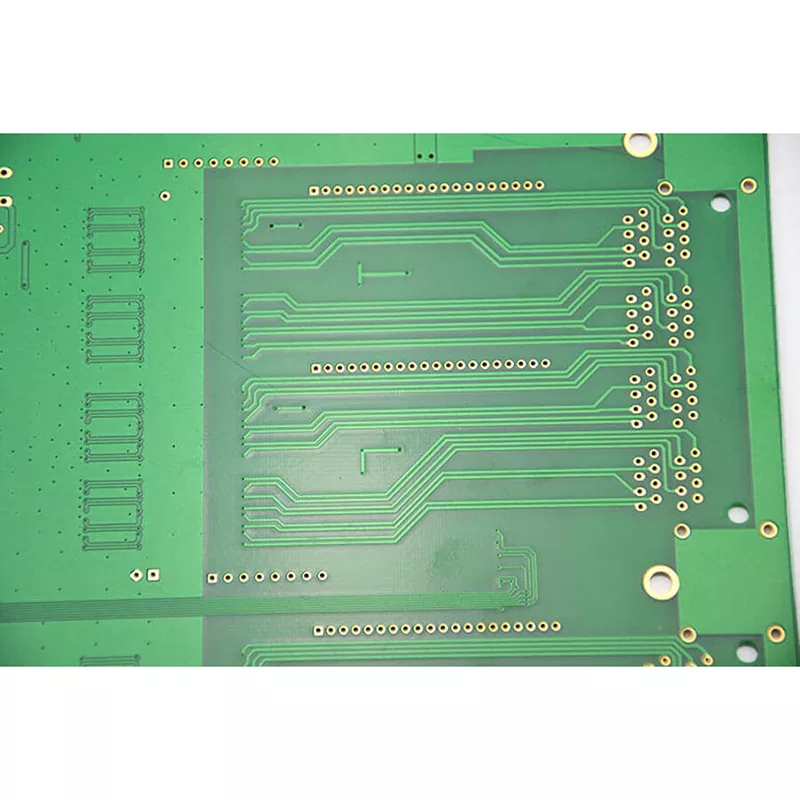

Thiết bị kích thích cơ điện PCB

Thiết bị kích thích cơ điện đòi hỏi phải kiểm soát chính xác xung đầu ra, mức dòng điện và chuyển kênh. PCB bên trong thiết bị EMS kết nối bộ vi điều khiển, trình điều khiển kích thích, mạch quản lý nguồn và hệ thống điều khiển người dùng. Bất kỳ sự mất ổn định nào trong thiết kế mạch đều có thể ảnh hưởng đến độ chính xác của xung và tính nhất quán của thiết bị.

Aisen Electronics Co., Ltd. sản xuất Thiết bị kích thích cơ điện PCB cho các thiết bị phục hồi chức năng, sản phẩm phục hồi thể lực và thiết bị kích thích cầm tay. Quá trình sản xuất PCB của chúng tôi tập trung vào việc định tuyến tín hiệu ổn định, đường dẫn dòng điện được kiểm soát, bố trí mạch nhỏ gọn và tính nhất quán trong sản xuất để vận hành thiết bị lâu dài.

Yêu cầu thiết kế PCB cho thiết bị EMS

Không giống như các bảng điều khiển thông thường, PCB EMS cần xử lý cả tín hiệu điều khiển kỹ thuật số và mạch đầu ra kích thích trên cùng một bảng. Bố cục phải tách biệt các tín hiệu điều khiển nhạy cảm khỏi các phần nguồn để giảm nhiễu.

Trong quá trình phát triển PCB, những cân nhắc chính bao gồm:

• Thiết kế đường dẫn dòng điện cho mạch đầu ra kích thích
• Cấu trúc nối đất để giảm tiếng ồn điện
• Vị trí linh kiện để truyền tín hiệu ổn định
• Thiết kế bảo vệ mạch điện và mạch điều khiển

Những yếu tố này ảnh hưởng trực tiếp đến độ chính xác kích thích và độ ổn định vận hành của sản phẩm.

Thiết kế mạch điều khiển cho hệ thống đầu ra xung

Chức năng cốt lõi của thiết bị EMS là tạo ra các xung điện được điều khiển. PCB phải duy trì kết nối ổn định giữa chip điều khiển, mạch điều khiển và giao diện đầu ra.

Aisen Electronics hỗ trợ các cấu trúc PCB với:

Những khả năng này hỗ trợ các thiết kế EMS nhỏ gọn với nhiều kênh điều khiển và chức năng điện tử tích hợp.

Cấu trúc PCB cho thiết bị EMS di động

Nhiều sản phẩm EMS được thiết kế dưới dạng thiết bị cầm tay hoặc thiết bị đeo được. Không gian bên trong hạn chế đòi hỏi mật độ mạch cao hơn mà không ảnh hưởng đến độ tin cậy của lắp ráp.

Đối với thiết bị EMS nhỏ gọn, Aisen Electronics cung cấp:

• Cấu trúc PCB đa lớp cho mạch tích hợp
• Công nghệ HDI cho bố cục thành phần nhỏ hơn
• Định tuyến đường nét cho thiết kế mật độ cao
• Tùy chọn PCB linh hoạt cho các tổ hợp có không gian hạn chế

Những khả năng sản xuất này cho phép các nhà thiết kế tích hợp điều khiển kích thích, mạch sạc, màn hình và mô-đun không dây vào vỏ sản phẩm nhỏ hơn.

Kiểm soát quá trình sản xuất

Thiết bị kích thích cơ điện Sản xuất PCB đòi hỏi độ chính xác sản xuất ổn định vì sự biến đổi của mạch có thể ảnh hưởng đến hiệu suất sản phẩm.

Quy trình sản xuất của chúng tôi bao gồm:

Kiểm tra vật liệu
→ Hình thành mạch lớp bên trong
→ Căn chỉnh lớp và cán màng
→ Khoan chính xác
→ Mạ đồng
→ Hình thành mẫu mạch
→ Xử lý bề mặt
→ Kiểm tra AOI
→ Thí nghiệm điện

Đối với bo mạch nhiều lớp, việc đăng ký lớp và độ dày đồng được kiểm soát cẩn thận để duy trì độ tin cậy kết nối giữa các mạch bên trong.

Vật liệu và hoàn thiện bề mặt

Các sản phẩm EMS khác nhau có các yêu cầu khác nhau tùy thuộc vào môi trường vận hành và phương pháp lắp ráp.

Phương pháp xử lý bề mặt phù hợp được lựa chọn theo loại linh kiện, quy trình hàn và tuổi thọ dự kiến ​​của sản phẩm.

Sản xuất PCBA cho các sản phẩm EMS

Aisen Electronics cũng cung cấp dịch vụ lắp ráp PCB cho các nhà sản xuất thiết bị EMS.

Khả năng lắp ráp bao gồm:

• Vị trí thành phần SMT
• Lắp ráp vi điều khiển
• Lắp ráp mạch quản lý nguồn
• Kiểm tra chức năng
• Hỗ trợ lô sản xuất

Các thành phần từ các gói nhỏ như chip 01005 đến các gói IC lớn hơn đều có thể được xử lý theo yêu cầu của sản phẩm.

Kiểm tra chất lượng trong quá trình sản xuất

Đối với các ứng dụng EMS, lỗi PCB có thể ảnh hưởng đến độ chính xác của việc điều khiển thiết bị. Để giảm thiểu rủi ro trong sản xuất, mỗi lô phải tuân theo các quy trình kiểm tra đã xác định.

Hồ sơ sản xuất được lưu giữ cho từng lô để hỗ trợ theo dõi chất lượng.

Ứng dụng

Bảng PCB EMS được sử dụng trong:

PCB EMS so với PCB điều khiển chung

Câu hỏi thường gặp

Cấu trúc lớp PCB nào thường được sử dụng cho thiết bị EMS?

Hầu hết các sản phẩm EMS đều sử dụng PCB 2 lớp đến 8 lớp. Các thiết bị phức tạp hơn với nhiều kênh hoặc mô-đun truyền thông có thể yêu cầu cấu trúc nhiều lớp.

Tại sao thiết bị EMS yêu cầu kiểm soát trở kháng?

Điều khiển trở kháng giúp duy trì tính nhất quán của tín hiệu trong các mạch điều khiển nhạy cảm và giảm nhiễu giữa các phần mạch khác nhau.

Bạn có thể sản xuất bảng PCB EMS cỡ nhỏ không?

Đúng. Aisen Electronics hỗ trợ sản xuất HDI và định tuyến tinh tế cho các thiết bị EMS nhỏ gọn.

Bạn có cung cấp lắp ráp EMS PCBA không?

Đúng. Chúng tôi cung cấp dịch vụ chế tạo PCB, lắp ráp linh kiện, thử nghiệm và hỗ trợ sản xuất.

Thông tin gì cần thiết cho việc sản xuất PCB EMS?

Khách hàng thường cung cấp các tệp Gerber, BOM, thông số kỹ thuật PCB, yêu cầu lắp ráp và số lượng sản xuất.

Liên hệ với Aisen Electronics

Công ty TNHH Điện tử Aisen cung cấp dịch vụ sản xuất và lắp ráp PCB cho các nhà sản xuất thiết bị EMS.

Với kinh nghiệm chế tạo PCB đa lớp, sản xuất HDI và lắp ráp điện tử, chúng tôi hỗ trợ khách hàng phát triển các thiết bị phục hồi chức năng, sản phẩm thể dục và thiết bị kích thích cầm tay.
