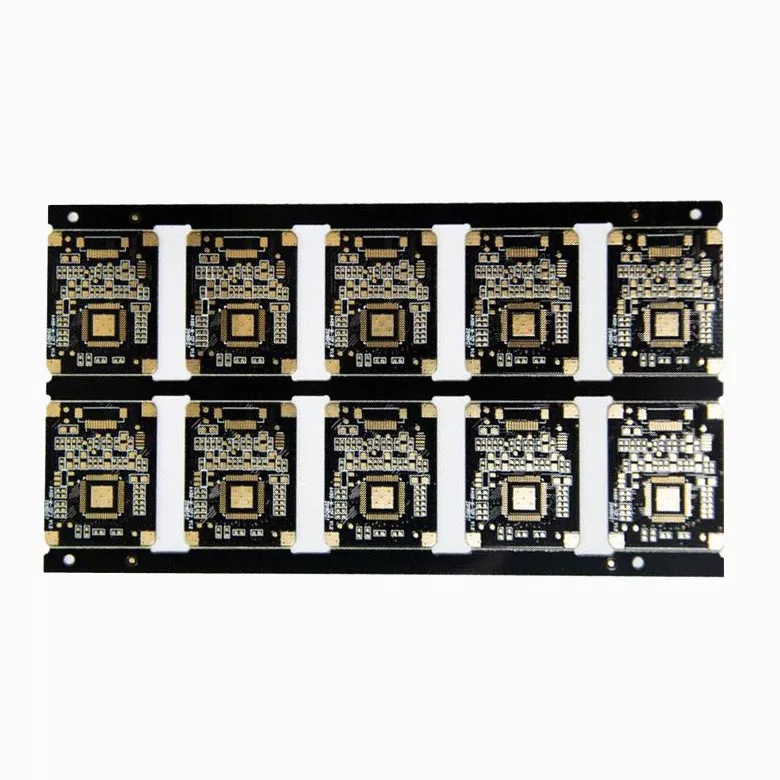

Aisen Electronics Co., Ltd. cung cấp các giải pháp PCB chụp cắt lớp điện toán tia X được thiết kế cho các hệ thống hình ảnh y tế yêu cầu truyền tín hiệu ổn định và tích hợp mạch mật độ cao. PCB của chúng tôi hỗ trợ điều khiển cảm biến CT, xử lý dữ liệu hình ảnh và quản lý năng lượng bằng chế tạo đa lớp, kiểm soát trở kháng, công nghệ HDI và kiểm tra chất lượng nghiêm ngặt để giúp các nhà sản xuất thiết bị y tế đạt được hiệu suất hình ảnh chính xác và đáng tin cậy.
Hệ thống chụp cắt lớp vi tính bằng tia X dựa vào điều khiển điện tử chính xác và xử lý tín hiệu ổn định để tạo ra hình ảnh chẩn đoán chính xác. PCB bên trong máy quét CT không chỉ là vật mang các linh kiện điện tử mà còn là nền tảng quan trọng kết nối các mô-đun máy dò, mạch thu thập dữ liệu, bộ quản lý nguồn và hệ thống điều khiển.
Aisen Electronics Co., Ltd. sản xuất các giải pháp PCB chụp cắt lớp vi tính tia X được thiết kế cho các nhà sản xuất thiết bị hình ảnh y tế yêu cầu bố cục mật độ cao, trở kháng được kiểm soát, nhiễu tín hiệu thấp và chất lượng sản xuất ổn định.
Khả năng sản xuất PCB của chúng tôi hỗ trợ các ứng dụng hình ảnh y tế phức tạp, bao gồm bảng dò CT, bảng điều khiển xử lý hình ảnh, bảng phân phối điện và mô-đun điều khiển nhúng.
Yêu cầu thiết kế PCB cho thiết bị X-Ray CT
Hệ thống chụp ảnh CT xử lý một lượng lớn thông tin kỹ thuật số từ nhiều kênh máy dò. Bất kỳ sự mất ổn định nào do mất tín hiệu, biến đổi trở kháng, ứng suất nhiệt hoặc nhiễu điện đều có thể ảnh hưởng đến độ chính xác của việc tái tạo hình ảnh.
Không giống như các bảng mạch công nghiệp tiêu chuẩn, PCB CT yêu cầu kiểm soát cẩn thận:
Truyền tín hiệu tốc độ cao giữa máy dò và bộ xử lý
Mạch có độ nhiễu thấp cho tín hiệu analog nhạy cảm
Cung cấp năng lượng ổn định cho các mô-đun hình ảnh
Hoạt động lâu dài trong điều kiện làm việc liên tục
Tích hợp thành phần mật độ cao trong không gian hạn chế
Aisen Electronics làm việc với các kỹ sư để tối ưu hóa cấu trúc PCB theo yêu cầu ứng dụng, đảm bảo thiết kế mạch phù hợp với nhu cầu hiệu suất của thiết bị hình ảnh y tế.
Tính toàn vẹn tín hiệu tốc độ cao cho các ứng dụng máy dò CT
Hệ thống máy dò là một trong những bộ phận nhạy cảm nhất của máy chụp CT. PCB phải duy trì hiệu suất điện ổn định trong khi truyền tín hiệu từ nhiều kênh cảm biến.
Quy trình sản xuất của chúng tôi hỗ trợ:
Thiết kế trở kháng được kiểm soát với dung sai ±8%
Định tuyến đường thẳng cho đường dẫn tín hiệu mật độ cao
Lựa chọn vật liệu tổn thất thấp cho các ứng dụng tần số cao
Thiết kế xếp chồng được tối ưu hóa để cách ly tín hiệu
Đối với các hệ thống CT yêu cầu truyền dữ liệu hình ảnh ổn định, cấu hình lớp PCB phù hợp và kiểm soát trở kháng giúp giảm hiện tượng méo tín hiệu trong quá trình vận hành.
Sản xuất PCB nhiều lớp cho hệ thống hình ảnh y tế phức tạp
Thiết bị CT hiện đại tích hợp hàng nghìn kết nối điện tử vào các cụm lắp ráp nhỏ gọn. Cấu trúc PCB nhiều lớp cung cấp không gian định tuyến cần thiết cho các mạng tín hiệu, nguồn và nối đất phức tạp.
Aisen Electronics sản xuất:
PCB cứng 4 lớp đến 32 lớp
Cấu trúc HDI PCB
Micro-via và mù thông qua thiết kế
Bố cục thành phần BGA mật độ cao
Khả năng kỹ thuật bao gồm:
tham số
Khả năng
Độ rộng/khoảng cách dòng tối thiểu
0,076mm / 3 triệu
Kích thước thông qua vi mô tối thiểu
0,1mm
Hỗ trợ gói BGA
Đường kính pad xuống tới 0,22mm
Độ dày đồng tối đa
Lên đến 6oz
Độ dày bảng
0,3mm - 5,0mm
Kích thước bảng tối đa
810mm × 490mm
Những khả năng này cho phép các nhà sản xuất CT tích hợp các mạch điều khiển nhỏ gọn trong khi vẫn duy trì hiệu suất điện.
Lựa chọn vật liệu cho các ứng dụng PCB hình ảnh y tế
Việc lựa chọn vật liệu ảnh hưởng trực tiếp đến độ ổn định tín hiệu, hiệu suất nhiệt và tuổi thọ.
Tùy thuộc vào yêu cầu của hệ thống CT, Aisen Electronics cung cấp:
Vật liệu Tg cao
Thích hợp cho các thiết bị hoạt động trong điều kiện tải liên tục. Nhiệt độ chuyển tiếp thủy tinh cao hơn cải thiện độ ổn định kích thước trong quá trình sản xuất và vận hành.
Vật liệu PCB tổn thất thấp
Được sử dụng để truyền tín hiệu tốc độ cao trong đó đặc tính điện môi ảnh hưởng đến độ chính xác của tín hiệu.
Cấu trúc PCB đồng nặng
Độ dày đồng lên tới 6oz hỗ trợ các ứng dụng yêu cầu công suất dòng điện cao hơn và cải thiện khả năng tản nhiệt.
Việc lựa chọn vật liệu được đánh giá dựa trên tần suất hoạt động, yêu cầu về điện năng, cấu trúc bo mạch và điều kiện môi trường.
Kiểm soát quy trình sản xuất sản xuất PCB y tế
Thiết bị hình ảnh y tế đòi hỏi chất lượng sản xuất ổn định vì lỗi PCB có thể ảnh hưởng đến toàn bộ hệ thống chẩn đoán.
Aisen Electronics áp dụng các điểm kiểm tra chất lượng trong suốt quá trình sản xuất:
Kiểm tra vật liệu đến
Tất cả các tấm gỗ, vật liệu đồng và linh kiện đến đều được kiểm tra theo yêu cầu sản xuất trước khi đưa vào sản xuất.
Giám sát quá trình sản xuất
Các quy trình quan trọng bao gồm khoan, cán màng, mạ đồng, tạo ảnh và hoàn thiện bề mặt đều được giám sát thông qua kiểm tra trong quá trình.
Kiểm tra hiệu suất điện
Các tấm ván hoàn thiện phải trải qua quá trình thử nghiệm điện để xác minh:
Hiệu suất mở và ngắn mạch
Độ tin cậy kết nối tín hiệu
Độ dẫn điện từ lớp này sang lớp khác
Kiểm tra chất lượng cuối cùng
Trước khi giao hàng, mỗi lô hàng đều được kiểm tra theo thông số kỹ thuật của khách hàng, bao gồm kiểm tra hình thức bên ngoài, xác minh kích thước và xác nhận đóng gói.
Tùy chọn hoàn thiện bề mặt cho lắp ráp CT PCB
Thiết bị hình ảnh y tế yêu cầu kết nối hàn ổn định và độ tin cậy lâu dài của linh kiện.
Aisen Electronics cung cấp một số tùy chọn xử lý bề mặt:
ENIG (Vàng ngâm niken điện phân)
Cung cấp khả năng hàn và chống ăn mòn tuyệt vời, thường được sử dụng để lắp ráp linh kiện mật độ cao.
Xử lý bề mặt OSP
Thích hợp cho các ứng dụng yêu cầu bề mặt đồng phẳng và khả năng tương thích lắp ráp không có chì.
Bạc ngâm
Được sử dụng cho các ứng dụng yêu cầu hiệu suất điện tốt và độ tin cậy hàn.
Lựa chọn xử lý bề mặt phụ thuộc vào quá trình lắp ráp, yêu cầu bảo quản và loại linh kiện.
Khả năng lắp ráp PCBA cho thiết bị điện tử hình ảnh y tế
Bên cạnh việc chế tạo PCB, Aisen Electronics còn cung cấp dịch vụ lắp ráp PCB cho các nhà sản xuất hình ảnh y tế.
Khả năng lắp ráp của chúng tôi bao gồm:
01005 linh kiện thu nhỏ
Gói BGA cao độ
Hỗn hợp SMT và lắp ráp xuyên lỗ
Kiểm tra quang học tự động (AOI)
Kiểm tra bằng tia X cho các mối hàn ẩn
Thông số lắp ráp:
Mục
Khả năng
Cao độ thành phần tối thiểu
0,38mm
Độ chính xác của vị trí
± 0,025mm
Kiểm soát độ dày dán hàn
± 0,03mm
Chiều cao thành phần tối đa
13mm
Phương pháp sản xuất tích hợp này giúp giảm chi phí liên lạc giữa các giai đoạn chế tạo và lắp ráp PCB.
Thời gian thực hiện sản xuất cho các dự án CT PCB
Các nhà sản xuất thiết bị y tế thường yêu cầu lịch trình sản xuất có thể dự đoán được để xác nhận nguyên mẫu và sản xuất hàng loạt.
Thời gian dẫn điển hình:
Loại PCB
Nguyên mẫu
Sản xuất hàng loạt
PCB 4 lớp
3-4 ngày làm việc
10-12 ngày làm việc
PCB 6 lớp
5-6 ngày làm việc
12-14 ngày làm việc
PCB 8+ lớp
Theo độ phức tạp của cấu trúc
Lịch trình tùy chỉnh
Thời gian giao hàng thực tế phụ thuộc vào tình trạng sẵn có của vật liệu, cấu trúc PCB, số lượng và yêu cầu thử nghiệm.
Tại sao các công ty hình ảnh y tế chọn Aisen Electronics
Việc lựa chọn nhà cung cấp PCB cho thiết bị CT đòi hỏi nhiều hơn năng lực sản xuất. Hỗ trợ kỹ thuật, kiểm soát quy trình và tính nhất quán trong sản xuất ảnh hưởng trực tiếp đến độ tin cậy của thiết bị y tế cuối cùng.
Công ty TNHH Điện tử Aisen hỗ trợ các nhà sản xuất hình ảnh y tế:
Kinh nghiệm sản xuất PCB nhiều lớp phức tạp
HDI và khả năng kết nối mật độ cao
Quy trình sản xuất trở kháng được kiểm soát
Dịch vụ PCB và PCBA hoàn chỉnh
Hỗ trợ linh hoạt từ phát triển nguyên mẫu đến sản xuất số lượng lớn
Chúng tôi làm việc với các nhà sản xuất thiết bị để phát triển các giải pháp PCB đáp ứng các yêu cầu về điện và cơ khí của hệ thống chụp ảnh CT hiện đại.
Các câu hỏi thường gặp về PCB chụp cắt lớp vi tính tia X
Loại PCB nào được sử dụng trong máy chụp X-quang CT?
Máy quét CT thường sử dụng PCB cứng nhiều lớp, PCB HDI và bảng điều khiển chuyên dụng cho mô-đun máy dò, bộ xử lý hình ảnh và hệ thống quản lý nguồn.
Tại sao thiết bị CT yêu cầu thiết kế PCB mật độ cao?
Hệ thống CT chứa nhiều mô-đun điện tử trong không gian lắp đặt hạn chế. Công nghệ PCB mật độ cao cho phép tích hợp nhiều kênh tín hiệu và thành phần hơn trong khi vẫn duy trì hiệu suất định tuyến.
Chất lượng PCB ảnh hưởng như thế nào đến hiệu suất hình ảnh CT?
Thiết kế PCB ảnh hưởng đến độ ổn định truyền tín hiệu, kiểm soát nhiễu điện và độ chính xác xử lý dữ liệu. Hiệu suất PCB kém có thể ảnh hưởng đến độ tin cậy của hệ thống và tính nhất quán của hình ảnh.
Aisen Electronics có thể sản xuất nguyên mẫu PCB CT không?
Đúng. Aisen Electronics hỗ trợ sản xuất nguyên mẫu và sản xuất hàng loạt với số lượng lớp, vật liệu và độ hoàn thiện bề mặt khác nhau.
Có những phương pháp thử nghiệm PCB nào?
Thử nghiệm bao gồm thử nghiệm điện, kiểm tra AOI, kiểm tra kích thước và xác minh quy trình sản xuất dựa trên yêu cầu của khách hàng.
Aisen Electronics có cung cấp dịch vụ lắp ráp PCB không?
Đúng. Chúng tôi cung cấp dịch vụ lắp ráp PCBA bao gồm lắp đặt, kiểm tra và giao bo mạch hoàn thiện.
Liên hệ Aisen Electronics để sản xuất PCB X-Ray CT
Nếu bạn đang phát triển thiết bị hình ảnh y tế và cần giải pháp PCB cho hệ thống CT, Aisen Electronics Co., Ltd. có thể cung cấp hỗ trợ sản xuất dựa trên các yêu cầu về điện, cơ khí và sản xuất của bạn.
Liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về thông số kỹ thuật PCB, yêu cầu nguyên mẫu và kế hoạch sản xuất.
